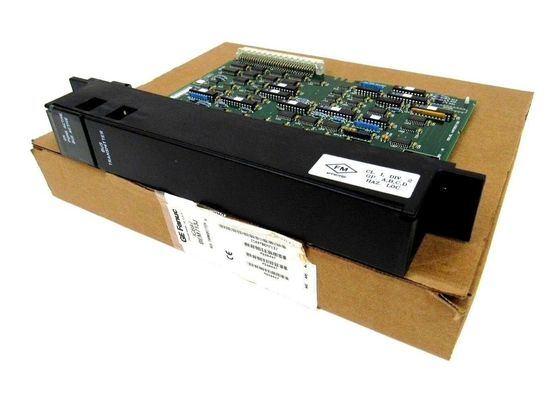

GE FANUC IC697BEM713 Modul Pemancar Bus 500 Kbytes/Detik

GE FANUC IC697BEM713, Modul Pemancar Bus, 500 Kbytes/Detik

Deskripsi Produk IC697BEM713

IC697BEM713 adalah Modul Pemancar Bus (BTM) dari seri 90-70 yang diproduksi oleh GE Fanuc. Modul IC697BEM713 memungkinkan ekspansi dari rak CPU utama ketika sistem memerlukan modul tambahan (hingga tujuh rak PLC IC697 tambahan). Fungsi pemrograman paralel berkinerja tinggi adalah fitur penting. Selain itu, BTM ini mudah dikonfigurasi dan tidak memerlukan penggunaan sakelar DIP.

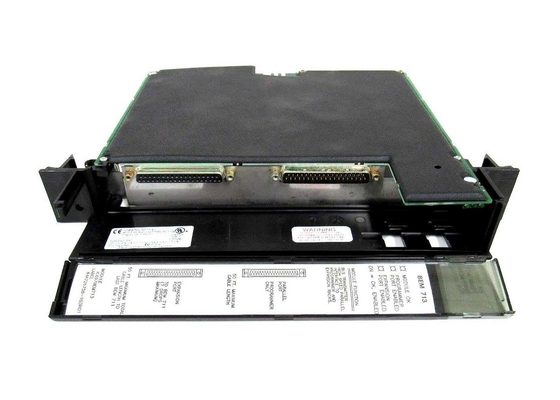

Modul IC697BEM713 berada di satu slot dan memiliki dua konektor, konektor atas untuk dipasang ke perangkat pemrograman dan konektor bawah, yang untuk pengaturan daisy-chained melalui BRM ke rak ekspansi. Modul pemancar bus harus dikonfigurasi menggunakan fungsi konfigurasi perangkat lunak pemrograman MS-DOS atau Windows.

LED Status (3) memperingatkan pengguna tentang masalah dengan port dan/atau modul. LED OK MODUL atas akan menyala ketika perangkat lunak CPU menyelesaikan konfigurasi BTM dan telah melakukan polling pada setiap rak ekspansi sistem. Ini akan mati ketika atau jika kondisi ini tidak terpenuhi. LED Programmer Port Enabled tengah dapat berkedip atau menyala untuk menunjukkan bahwa programmer dan PLC berkomunikasi. Ini akan mati ketika mereka tidak berkomunikasi. LED Expansion Port Enabled bawah menunjukkan status bus ekspansi. LED ini dapat berkedip ON ketika BTM berkomunikasi dengan Modul Penerima Bus atau OFF jika tidak.

Saat menginstal IC697BEM713, pengguna harus memiliki manual pengontrol programmer yang sesuai untuk referensi. Daya harus dimatikan sebelum memulai. Setelah modul diinstal di rak CPU utama, daya dapat dihidupkan. Namun, penting untuk dicatat bahwa modul tidak dapat diinstal di slot 1. Itu harus diinstal di sebelah kanan modul sumber interupsi IC697.

Tentang IC697BEM713

Modul GE Fanuc IC697BEM713 adalah modul pemancar bus dari Seri 90-70. Ini memungkinkan ekspansi dari rak utama ketika modul tambahan diperlukan dalam sistem. Modul IC697BEM713 memungkinkan ekspansi ke tujuh rak PLC IC697 tambahan. Modul IC697BEM713 juga menyediakan antarmuka paralel yang dapat digunakan oleh perangkat pemrograman. Modul IC697BEM713 menempati satu slot di rak. Ada 2 konektor pada modul IC697BEM713: konektor di bagian atas disediakan untuk antarmuka dengan perangkat pemrograman dan konektor di bagian bawah memungkinkan konfigurasi daisy-chain ke rak ekspansi melalui modul penerima bus. Modul IC697BEM713 memerlukan tegangan DC 5 Volt dari backplane sistem dan menarik arus 1,4 Amp.

Spesifikasi untuk antarmuka programmer mencakup laju data 500 kilobyte per detik dan panjang kabel maksimum yang didukung 50 kaki. Spesifikasi untuk antarmuka ekspansi juga mencakup laju data 500 kilobyte per detik dan panjang kabel maksimum 50 kaki. Modul IC697BEM713 dapat diinstal di slot mana saja di rak utama kecuali di slot 1 yang dicadangkan untuk CPU. Daya rak harus dimatikan sebelum pemasangan modul dan dapat dihidupkan setelah modul diinstal di rak. Tiga LED hijau disediakan pada modul untuk menampilkan informasi status. LED paling atas menyala ketika perangkat lunak CPU menyelesaikan konfigurasi daya modul IC697BEM713 dan telah melakukan polling pada semua rak ekspansi dalam sistem. LED bawah menampilkan status bus ekspansi. LED tengah menyala atau berkedip ketika PLC dan programmer berkomunikasi.

Spesifikasi Teknis

Informasi Teknis

SpeskfikasiArus yang Dibutuhkan dari Bus 5V1.4Amp
