Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Merek: | GE Fanuc | Model: | IC697ALG320 |
|---|---|---|---|
| Seri: | Seri 90-30 | tipe produk: | Modul Keluaran Analog |
| Jumlah Keluaran: | 4 Keluaran | Rentang keluaran tegangan: | -10 hingga +10 Volt |
| Rentang keluaran saat ini: | 0 hingga 22,2 miliampere | Tingkat konversi: | 2 ms |
| Resolusi: | 16 bit dengan monotonisitas 14-bit | Jaminan: | 1 tahun |
| Cahaya Tinggi: | Modul Output Logika Negatif DC 24v,Modul Servo Digital PLC,Modul I O Digital DC 5V |
||

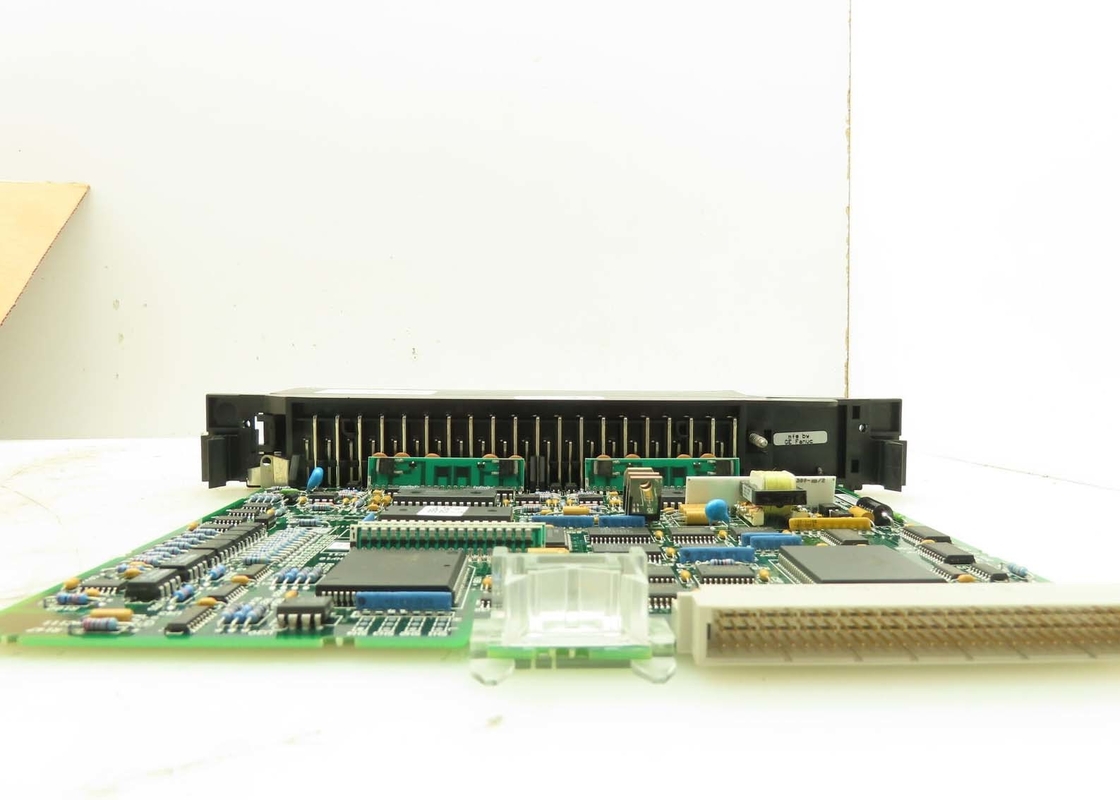

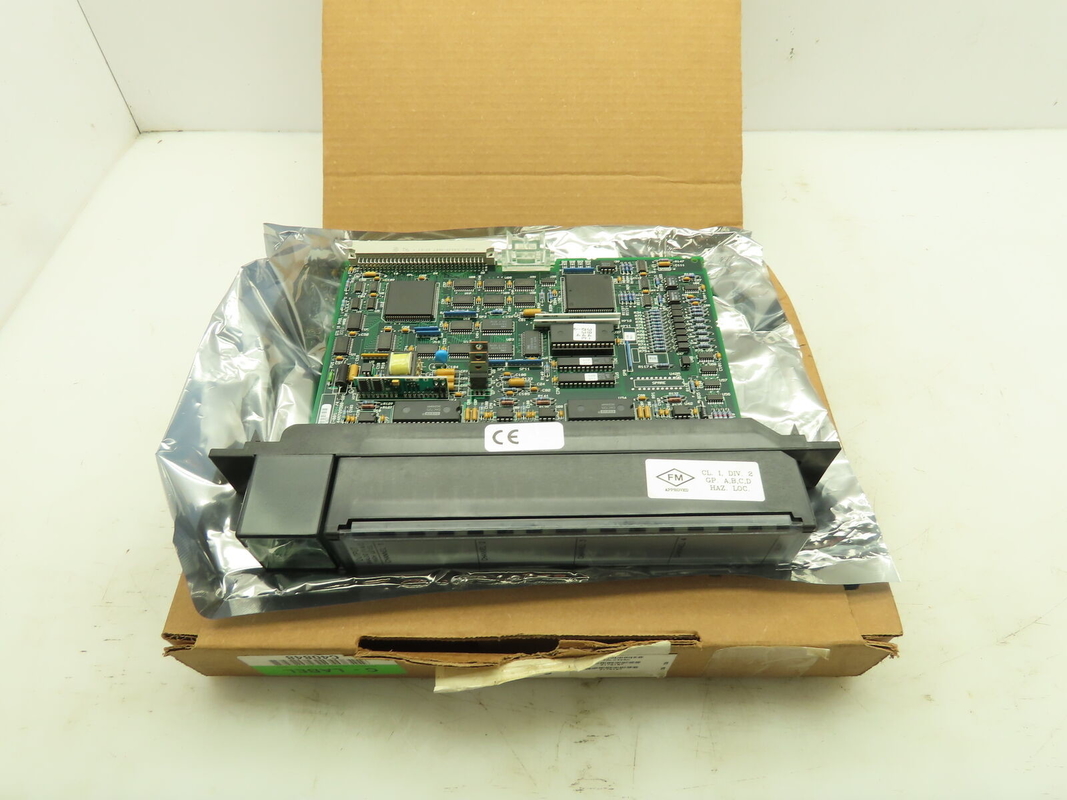

IC697ALG320 adalah modul output analog tingkat tinggi dan sepenuhnya kompatibel dengan modul GE Series 90-30.Output tegangan dan arus berada pada satu modul, dan modul output memiliki empat output yang dikonfigurasi secara individual untuk arus atau tegangan.Selain itu, modul menyediakan output bipolar atau unipolar.Sistem keluaran analog IC697ALG320 menyediakan sinyal loop arus 0 hingga 22,5 miliampere dengan penskalaan pengguna individu pada setiap saluran keluaran.Sistem keluaran khusus ini memiliki kecepatan pembaruan yang cepat dan tidak memerlukan jumper atau sakelar DIP untuk konfigurasi.Ini juga dikalibrasi oleh pabrik dengan data yang disimpan dalam memori EEPROM non-volatil.Konfigurasi IC697ALG sederhana menggunakan MS-DOS atau perangkat lunak pemrograman Windows.
Output analog level tinggi untuk PLC menerima data digital dari CPU atau pengontrol lain dengan mengakses backplane PLC.Outputnya kemudian diubah oleh konverter D/A ke output analog hingga sepuluh volt.Konverter dasar menawarkan resolusi 16 bit dengan monotonisitas 14 bit.Selain itu, output diisolasi dari bidang belakang sehingga terlindung dari kondisi tunak atau kondisi tegangan lebih transien.Meskipun sistem analog ini diharapkan memiliki beban keluaran yang akan mengambang atau terikat pada potensial yang sama, sistem ini dirancang untuk memungkinkan perbedaan tegangan kepatuhan hingga 0,5 VDC antara keluaran.Ini mencegah arus loop tanah atau kesalahan terjadi.Selain itu, output akan beroperasi dengan baik di hadapan sejumlah besar kebisingan frekuensi tinggi jika diperlukan.
Untuk menghubungkan modul IC697ALG320 dari perangkat pengguna, gunakan terminal sekrup pada blok konektor 40 terminal yang dapat dilepas yang dipasang di bagian depan modul.Semua sambungan medan harus disambungkan ke papan terminal I/O dengan kabel instrumentasi berpelindung terpilin bermutu baik.
| Rentang Output Tegangan: | -10 hingga +10 volt |
| Rentang Keluaran Saat Ini: | 0,0 hingga 22,2 mA (4 hingga 20 mA default) |
| Kalibrasi: | Setel pabrik pada 10 volt +/- 2mV |
| Jumlah Keluaran: | 4 keluaran |
| Tipe Modul: | Modul Output Analog |
| Kekuasaan: | + 5 volt@ 1.66A, 150mA DC |
| Rentang Keluaran: | voltase:-10 volt ke+10volt (default) Arus:0,0 mA ke 22.5 mA (4 ke 20 mA bawaan) |
| Resolusi: |
16 bit dengan 14 bit monoton 312,5 mikrovolt per LSB langkah pada tegangan 0,5 mikroamp; per LSB melangkah pada 4 ke 20 mA Tidak hilang kode lebih 16 sedikit pada voltase. Tidak ada kode yang hilang lebih dari 15 bit saat ini. CATATAN: Pengguna penskalaan mungkin memperkenalkan terdegradasi granularitas di tegangan keluaran tergantung pada itu penskalaan faktor digunakan. |
|
Ketepatan: Kalibrasi Kalibrasi lapangan tidak memungkinkan Kesalahan Maksimum Suhu Linearitas Koefisien |
Tegangan: Set pabrik pada skala penuh = 10 voltC2,5 milivolt.Saat ini: Pabrik diatur pada 4.0 mAC5sayaA dan 20 mAC5sayaA. Skala Penuh, dengan tegangan sisi medan 24,0 VDC. dikalibrasi pabrik dengan kalibrasi data disimpan di EEPROMPenyimpanan. pada 25HaiC (77HaiF) C0,02% dari skala penuh di seluruh rentang negatif ke positif. voltase:C25 PPM perHaiCkhas saat ini:C50 PPM perHaiC khas |
|
Keluaran Memuat: voltase:
Saat init: |
R: minimum = 2000 ohm C: maksimum = 1000 picofarad R: hingga 800 ohm C: maksimum = 1,0 mikrofarad L: maksimum = 250 millihenrys |
| tKeluaran arus harus dipantau stabilitasnya dengan perubahan langkah menggunakan beban induktif.Akan ada kombinasi R, L, dan C yang tidak akan stabil dan akan membutuhkan tambahan kapasitansi pada terminal keluaran arus ke menjaga keluaran stabilitas dengan induktif beban (sebagai ditampilkan di gambar berikut). | |
| Sirkuit Pendek: | Voltase dan saat ini keluaran akan menangani sebuah kontinu pendek sirkuit tanpa menyakiti dan akan kembali ke itu sesuai keluaran (keluaran ketika terjadi singkat) Kapan itu pendek adalah DIHAPUS. |
| Tingkat konversi: |
Semua keluaran diperbarui secara berurutan kira-kira setiap 2,0 milidetik (maksimum) untuk semua 4 saluran. |
