Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Merek: | GE Fanuk | Model: | IC697ALG230 |
|---|---|---|---|
| Seri: | Seri 90-30 | Jenis Produk: | Modul Konverter Dasar |
| Input: | 8 Input Diferensial | Kisaran masukan tegangan: | -10 hingga +10V |
| Rentang masukan saat ini: | 4 hingga 20ma | Tingkat pembaruan: | 2,4-2,8 mdtk |
| Menyoroti: | DIP Switches Modul Konverter Dasar,Modul Konverter Dasar 20mA,GE FANUC IC697ALG230 |
||

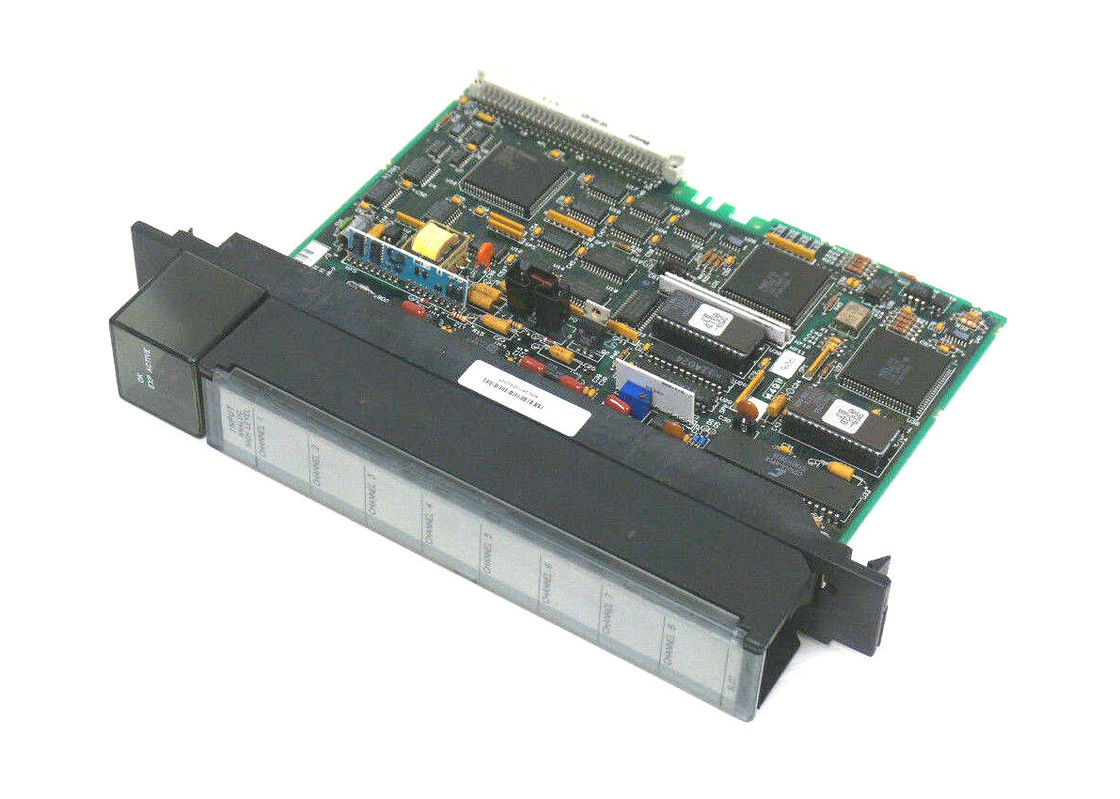

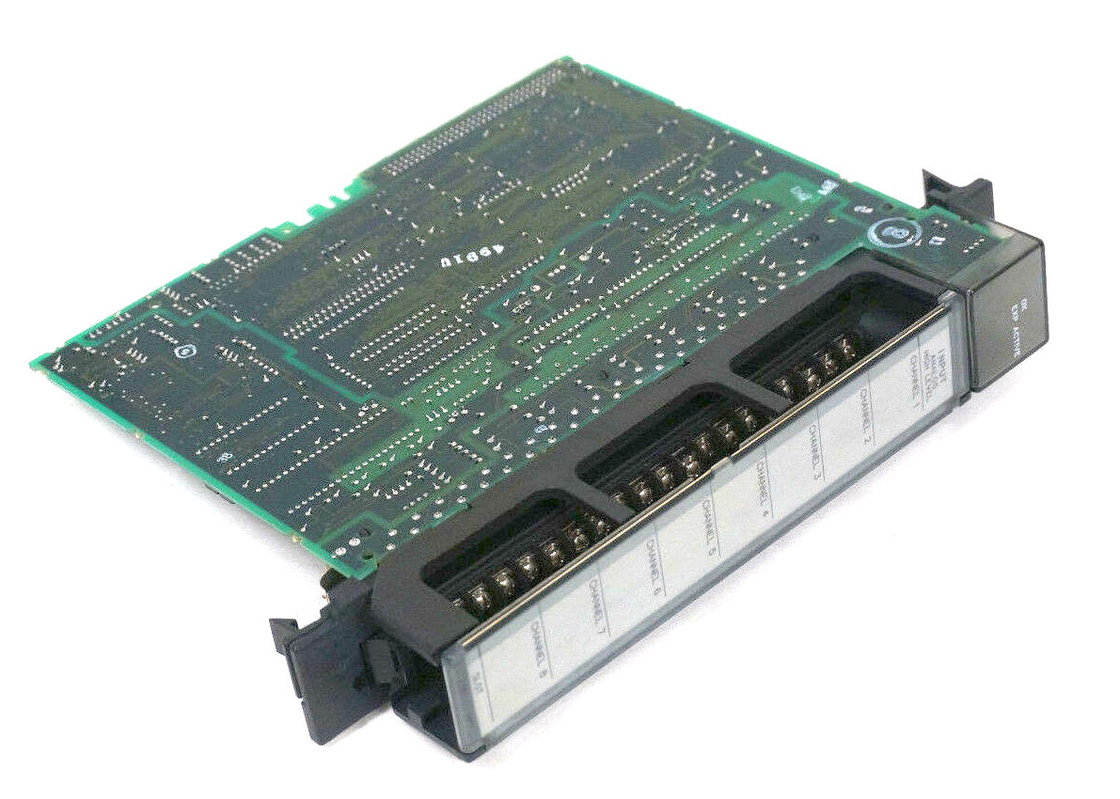

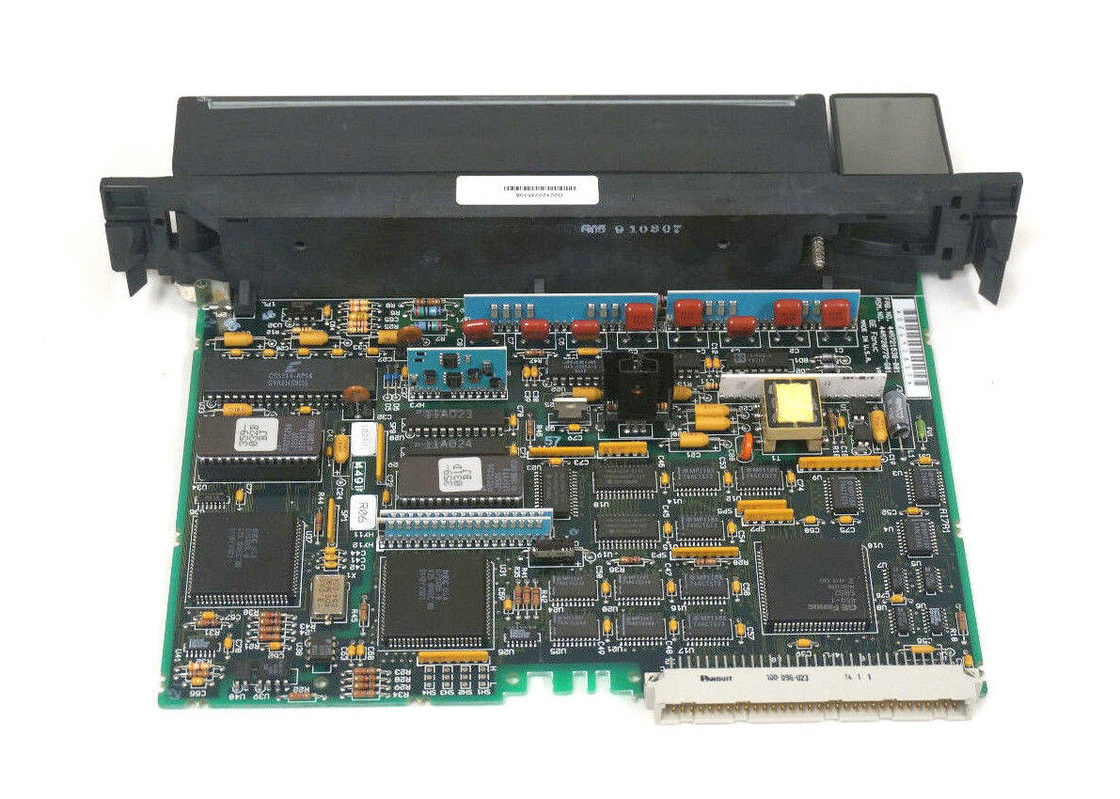

IC697ALG230 adalah modul konverter dasar yang dapat dipasangkan dengan modul expander arus dalam seri GE 90-30. subsistem analog lengkap mencakup konverter dasar dan modul expander;Namun,, konverter dasar IC697ALG230 memiliki delapan input diferensial yang dapat dikonfigurasi secara individual untuk arus atau tegangan.Konverter dasar menerima baik input analog bipolar atau unipolar hingga 10 volt pada skala penuhSelain itu, konverter dasar menerima sinyal loop arus 4 hingga 20 milliampere sesuai kebutuhan.Tidak ada jumper atau DIP switch untuk mengkonfigurasi dengan unit ini, dan laju pembaruan yang cepat adalah umum untuk konverter dasar. Konfigurasi mudah dengan fungsi perangkat lunak Windows atau MS-DOS.
Modul IC697ALG230 mengkonversi input ke bentuk digital untuk penggunaan CPU atau untuk pengontrol lain yang mengakses input analog melalui backplane VME. Semua data yang dikonversi disajikan sebagai komplemen 2 ′,dan konverter dasar adalah pada resolusi 14 bitSemua input dilindungi terhadap kondisi overvoltage transisi dan steady state.Persentase referensi AI melalui input analog yang digunakan dalam pengontrol terprogramSetiap saluran input diatur untuk menggunakan satu kata dari % memori AI pada 16 bit.Konfigurasi selesai dengan menggunakan fungsi konfigurasi dari perangkat lunak MS-DOS atau WindowsSelain itu, kabel lapangan dibuat untuk papan terminal yang dapat dilepas.Referensi I/O dapat dikonfigurasi oleh pengguna sehingga tidak perlu jumper atau saklar DIP.
| Jangkauan input tegangan: | -10 sampai +10 volt |
| Jangkauan input saat ini: | 4 sampai 20 mA |
| Kalibrasi: | Peraturan pabrik pada 10 volt +/- 2mV |
| Nomor Input: | 8 input diferensial |
| Jenis modul: | Konverter Basis |
| Daya: | + 5 volt |
| Jangkauan input: | Tegangan: 10 volt sampai +10 volt Saat ini: 4 sampai 20 miliampere |
| Resolusi: | Skala default (16 bit) 312,5 mikrovolt per langkah LSB pada tegangan 0,5 mikrovolt per langkah LSB pada 4 sampai 20 mA Tidak ada kode yang hilang lebih dari 16 bit pada tegangan Tidak ada kode yang hilang lebih dari 14 bit pada arus CATATAN:User scaling dapat memperkenalkan kode dilewatkan di bagian bawah 2 atau 3 bit tergantung pada faktor yang digunakan. |
| Keakuratan: Kalibrasi |
Setel pabrik pada skala penuh = 10 volt ± 2 millivolt pada modul Konverter Dasar. Kesalahan maksimum pada 25° C (77° F) adalah: Tegangan Konverter Dasar, ± 0,01% dari skala penuh, ± 0,02% dari nilai Konverter Dasar, ±05% dari skala penuh, ± 0,1% dari nilai Tegangan Expander, ± 0,03% dari nilai penuh, ± 0,02% dari nilai Arus Expander, ± 0,07% dari skala penuh, ± 0,1 dari nilai |
| Konverter Basis | Secara terus-menerus mengkalibrasi diri untuk nol dan nilai skala penuh positif (sebelum skala pengguna). kalibrasi lapangan biasanya tidak diperlukan; tidak ada penyesuaian nol.Trimpot pada Base Converter menyesuaikan nilai skala penuh pada input 10VUntuk aplikasi kritis ini dapat diatur kembali untuk mengkompensasi penuaan referensi. |
| Keakuratan: Linearitas | ± 0,02% dari skala penuh di seluruh rentang negatif ke positif. |
| Koefisien suhu | ±5 PPM per °C tipikal ±15 PPM per °C maksimum, tegangan ±30 PPM per °C maksimum, arus |
| Impedansi masukan: | Input tegangan: Lebih dari 10 megohm pada impedansi DC AC, 20K ohm dalam seri dengan kapasitor 0,47 mfd. Input arus: 250 ohm, shunt presisi 0,1% |
| Penolakan Mode Umum: | Jangkauan Tegangan - Input sinyal puncak harus antara +13 dan ¢13 volt sehubungan dengan terminal ANLGCOM. |
| Sensitivitas: | Respon terhadap sinyal mode umum dalam batas di atas biasanya 70 dB CMRR, yang sesuai dengan pembacaan skala penuh 0,02% untuk input 0V pada mode umum 10 volt.Sinyal input terus menerus di luar rentang mode umum dapat menyebabkan konversi abnormal tanpa menyebabkan alarm. |
| Transceiver: | Masukan kecepatan tinggi pada modul Base Converter dapat menunjukkan beberapa interaksi antara saluran yang berdekatan.04% dari perbedaan antara input yang terpengaruh dan tingkat input saluran yang berdekatanEfek dapat diminimalkan dengan mengatur input dengan tingkat yang sama pada saluran yang berdekatan. |
| Tingkat Konversi: |
Input Base Converter diperbarui secara berurutan sekitar setiap 2,4 ms hingga 2,8 ms (maksimum) untuk semua 8 saluran. Satu input Expander diperbarui selama setiap pemindaian input Base Converter.Waktu antara pembaruan Expander = 44.8 x N ms (N = jumlah modul Expander yang ada). |
| Waktu tanggapannya: |
Setiap input memiliki filter low pass dengan cutoff 100 radian/detik (0,01 detik).Sampel dan tahan mempertahankan resolusi penuhWaktu setelan, dengan akurasi yang ditentukan untuk nol ke skala penuh langkah input adalah sebagai berikut: 50,0% 30 milidetik 1.0% 42 milidetik 0.5% 51 milidetik 00,1% 67 milidetik |
| Perlindungan masukan: | Masukan terisolasi dari VME backplane - tetapi tidak antara saluran input. |
| Impulse: | Input yang biasanya tidak terpengaruh oleh gelombang cincin yang dimompa modus umum dengan puncak hingga 1000 volt.tetapi dapat menyebabkan data yang buruk sesekali jika terjadi secara kebetulan dengan konversi saluran yang terkena. |
| Tegangan Berlanjut: |
Input bertahan mode umum atau mode normal 120 VAC atau 125 VDC kesalahan selama setidaknya 1 menit. waktu yang lebih lama dapat merusak input arus membatasi resistor. Kerusakan terbatas hanya pada input yang terkena. |
| Kebutuhan daya: | |
| Rack Backplane |
+5 volt pada 0,8A (4 watt) maksimum untuk Base Converter +5 volt pada 0,4A (2 watt) untuk setiap modul Expander |
| Sisi Lapangan | Modul tidak memerlukan daya; Namun, arus untuk input 4 sampai 20 mA harus disediakan oleh pengguna. |
