GE FANUC IC693APU301 Seri Modul Pemosisian Sumbu Tunggal 90-30

GE FANUC IC693APU301, Modul Penentu Posisi Sumbu Tunggal, Seri 90-30

Deskripsi Produk

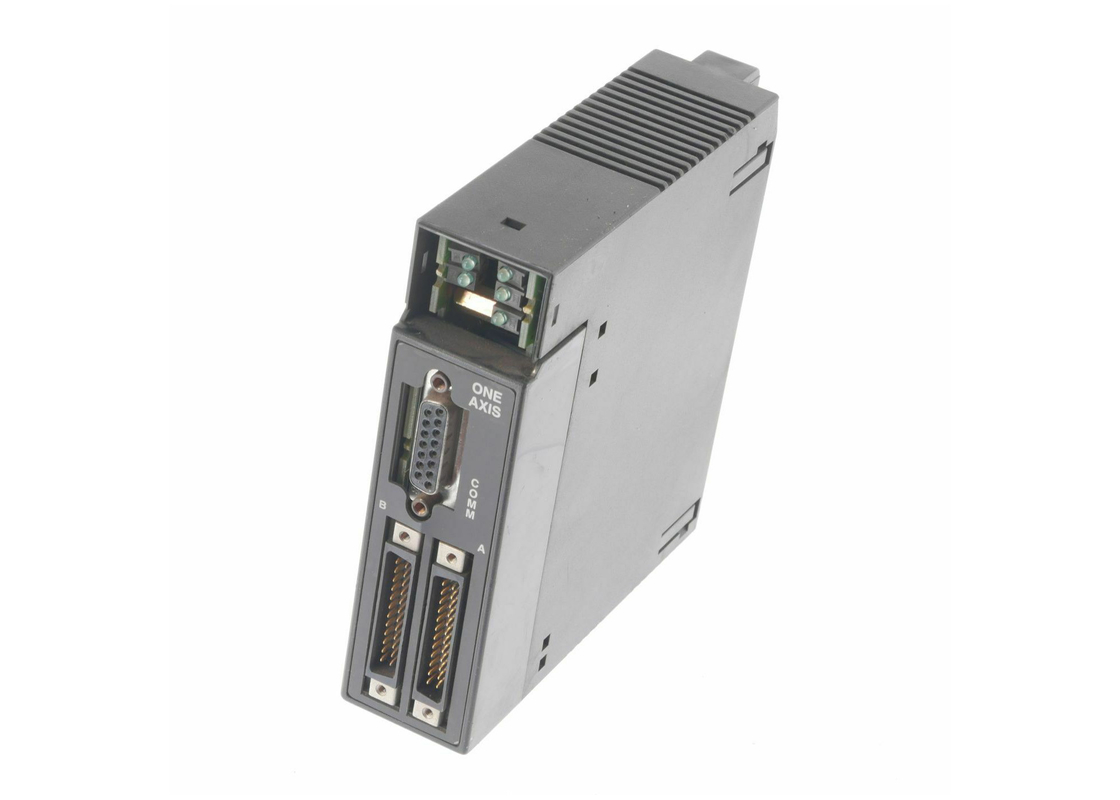

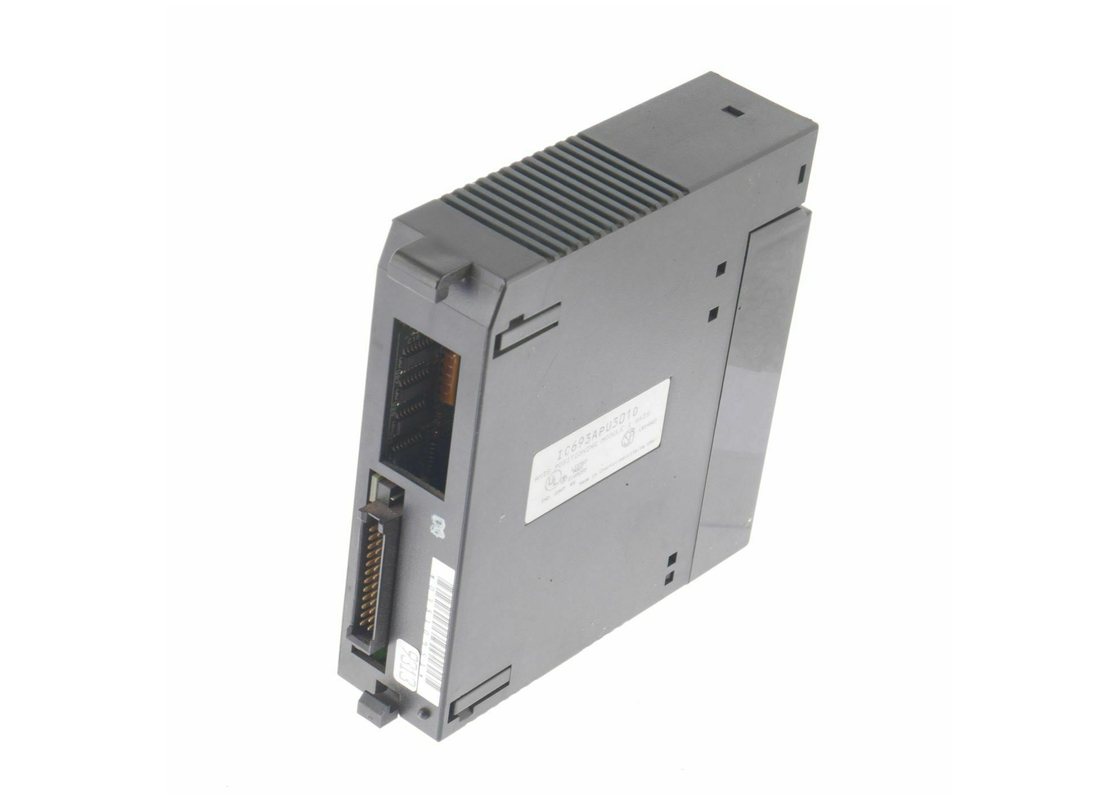

IC693APU301 adalah Modul Penentu Posisi Sumbu Tunggal (APM) untuk GE Seri 90-30. Motion Mate APM adalah modul kontrol gerak cerdas yang mudah digunakan dan sepenuhnya dapat diprogram. Dibuat khusus untuk PLC Seri 90-30, modul penentu posisi sumbu ini memungkinkan pengguna PLC menggabungkan kontrol kinerja tinggi dengan fungsi pemecahan logika PLC dalam satu sistem gabungan. IC693APU301 dapat dikonfigurasi ke mode standar atau pengikut tergantung pada kebutuhan pengguna. Mode standar memungkinkan pengguna menggabungkan kontrol gerak kinerja tinggi dengan fungsi pemecahan logika PLC. Selain itu, dalam mode pengikut, roda gigi elektronik berkinerja tinggi tersedia untuk aplikasi master/slave berkelanjutan. Pilihan apa pun yang dipilih pengguna dapat dengan mudah dipilih melalui konfigurasi pengaturan dengan perangkat lunak yang sesuai.

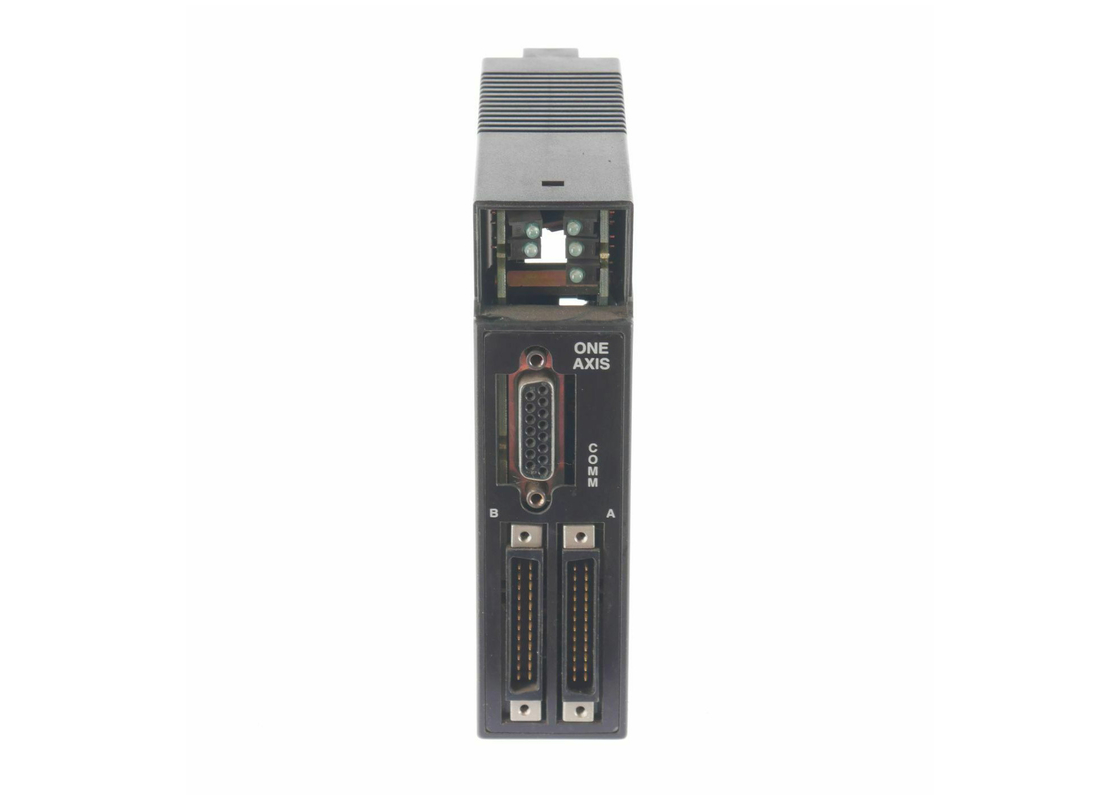

Seri 90-30 dan IC693APU301 beroperasi bersama sebagai paket kontrol terintegrasi dengan APM menangani semua komunikasi langsung ke drive dan mesin. PLC secara otomatis mentransfer data antara tabel dan APM. Selain itu, PLC menawarkan cara untuk menghubungkan O/I yang dapat mengontrol dan memantau operasi dalam sistem. APM ini dapat dipasang di CPU Seri 90-30 mana pun, pelat dasar jarak jauh, atau ekspansi untuk digunakan. Untuk CPU yang disematkan, dimungkinkan untuk menambahkan hingga tiga modul APM dan untuk CPU modular, hingga delapan dapat ditambahkan. Selain itu, beberapa program gerak dapat dibuat dan disimpan di APM dengan paket perangkat lunak yang benar. Penggunaan perangkat lunak VersaPro direkomendasikan. Pelat muka APM memiliki dua konektor 24 pin berdensitas tinggi untuk koneksi servo. Untuk mempermudah pengkabelan, setiap koneksi dibuat melalui blok terminal kabel pendek dengan kabel yang terdiri dari konektor I/O 24 pin, kabel, dan blok terminal 25 pin tipe-D. Berbagai kit konektor tersedia untuk dipesan.

Modul IC693APU301 adalah modul penentu posisi sumbu yang dapat digunakan untuk memposisikan 1 sumbu dari GE Fanuc. Telah dirancang dan diproduksi dalam lini modul GE Seri 90-30. Modul penentu posisi sumbu IC693APU301 sepenuhnya dapat diprogram dan dirancang agar mudah digunakan. Loop servo dalam modul ini hanya membutuhkan waktu 1 milidetik untuk diperbarui. Perangkat lunak yang digunakan modul penentu posisi sumbu IC693APU301 adalah perangkat lunak VersaPro dalam versi 1.1 atau lebih baru. Modul ini dibuat untuk digunakan sebagai bagian dari sistem PLC GE Seri 90-30. Mode operasi yang dapat didukung modul penentu posisi sumbu IC693APU301 adalah mode operasi standar dan mode operasi pengikut. Mode operasi pengikut dapat mendukung aplikasi berkelanjutan dengan roda gigi elektroniknya.

Modul penentu posisi sumbu GE Fanuc Seri 90-30 IC693APU301 dapat secara otomatis mentransfer data ke dan dari PLC Seri 90-30 tempat ia diinstal selama pengoperasian. Modul ini harus dipasang di pelat dasar CPU atau pelat dasar ekspansi di PLC. CPU seri 331 GE dapat mendukung hingga 8 modul penentu posisi sumbu seperti modul IC693APU301 dalam 1 sistem PLC, dan hingga 3 modul penentu posisi sumbu dapat diinstal dalam 1 pelat dasar dalam sistem. Modul penentu posisi sumbu IC693APU301 menggunakan logika untuk mendeteksi posisi tepat sumbu PLC dan untuk membandingkan posisinya dengan posisi yang diperlukan oleh perintah atau pemrograman suatu aplikasi. Modul ini bertindak sebagai antarmuka antara sumbu yang dikontrolnya dan sistem PLC.

Spesifikasi Teknis untuk IC693APU301
