Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Merek: | GE Fanuk | Model: | IC693PWR331 |
|---|---|---|---|
| Seri: | Seri 90-30 | tipe produk: | Modul Catu Daya |
| Jenis tegangan: | DC | Tegangan nominal: | 24 Volt DC |
| Tegangan operasi: | 38 hingga 56 Volt DC | Port seri: | PELABUHAN RS485 |
| Standar: | CE dan UL | Jaminan: | 1 tahun |
| Menyoroti: | 28,8 VDC Catu Daya Berkapasitas Tinggi,Catu Daya Berkapasitas Tinggi RS485 |
||

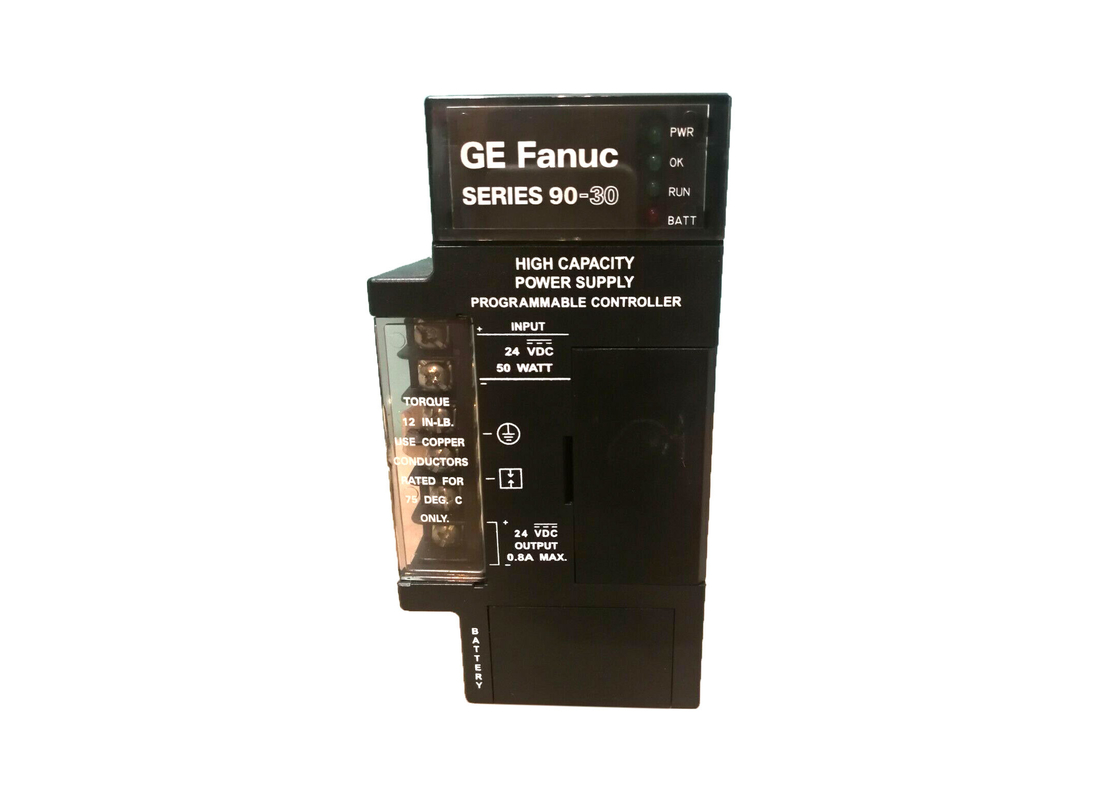

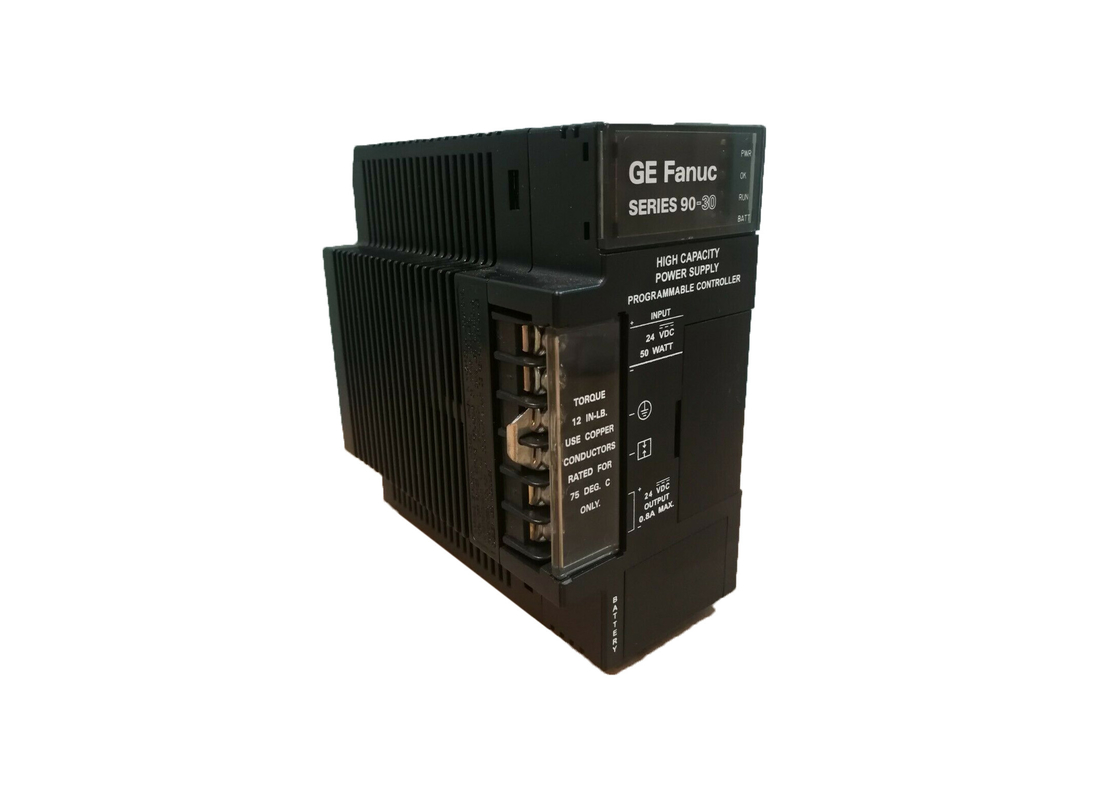

GE Fanuc IC693PWR331 adalah catu daya Berkapasitas Tinggi.Unit Seri 90-30 ini menggunakan input DC.Ini memiliki jangkauan lebar 30 watt dan dirancang untuk input nominal 24 VDC.Jika digunakan dalam aplikasi yang membutuhkan kapasitas arus lebih dari +5V daripada yang disediakan oleh pasokan standar, catu daya IC693PWR331 akan memungkinkan semua 30 watt untuk dikonsumsi dari keluaran +5 V-nya.
Unit ini menerima rentang tegangan input dari 2 VDC hingga 30 VDC dan mampu mempertahankan semua output dalam spesifikasi dengan tegangan input serendah 2 VDC.Meskipun demikian, catu daya tidak akan menyala dengan tegangan input awal kurang dari 8 VDC.Tiga output berbeda tersedia dari suplai ini.Yang terkecil adalah keluaran +5 VDC.Dua lainnya adalah +24 VDC.Salah satunya adalah output daya Relai +24VDC, yang memasok rangkaian modul Relai Output Seri 90-30 daya.Yang terakhir adalah Isolasi +24 VDC.Biasanya, daya ini digunakan secara internal oleh beberapa modul;namun, ini juga dapat memasok daya eksternal ke modul Input 24 VDC.
Pengguna dapat menghitung daya yang dibutuhkan untuk aplikasi mereka setiap kali menggunakan unit ini.Untuk memulai, Anda harus menentukan beban daya keluaran total untuk setiap modul individual dalam sistem.Spesifikasi ini tersedia di Manual Instalasi untuk seri PLC IC693.Selanjutnya, gandakan daya keluaran dengan 1,5.Ini akan memberi Anda nilai daya input.
Kemudian, bagi daya input dengan tegangan sumber operasi untuk menghitung kebutuhan arus input.Saat Anda ingin mengetahui arus input maksimum, yang terbaik adalah menggunakan voltase input terukur terendah (atau perkiraan yang bagus!).Saat membuat perhitungan ini, pertimbangkan kebutuhan arus lonjakan start-up.Juga disarankan untuk mengizinkan margin 10-20% untuk memungkinkan variasi.
| Tegangan Nilai Nominal | 48 volt DC |
| Kisaran Tegangan Input: | 38 hingga 56 volt DC |
| Daya masukan: | 50 W dengan daya penuh |
| Kapasitas beban: | 30 Watt |
| Lokasi di Pelat Dasar: | Slot paling kiri |
| Komunikasi: | Port Seri RS 485 |
|
Rentang Tegangan Input Tegangan Nominal Mulai Jalankan |
24 VDC
18 hingga 30 VDC 12 hingga 30 VDC |
|
Daya Masukan Arus Masuk |
Maksimum 50 watt pada beban penuh * |
| Daya Keluaran |
5 VDC: maksimum 30 watt** Relai 24 VDC: maksimum 15 watt 24 VDC Terisolasi: maksimum 20 watt CATATAN: total maksimum 30 watt (ketiga keluaran) |
| Tegangan Keluaran |
5 VDC: 5,0 VDC hingga 5,2 VDC (nominal 5,1 VDC) Relai 24 VDC: 19,2 hingga 28,8 VDC 24 VDC Terisolasi: 19,2 VDC hingga 28,8 VDC |
| Batas Pelindung Tegangan Lebih: Arus lebih; |
Keluaran 5 VDC: 6,4 hingga 7 V Keluaran 5 VDC: maksimum 7 A |
| Waktu Penahanan: | minimal 10ms |
| Standar | Lihat lembar data, GFK-0867B, atau versi yang lebih baru untuk standar produk, dan spesifikasi umum. |
