| Merek: | GE Fanuk | Model: | IC693PWR322 |
|---|---|---|---|
| Seri: | Seri 90-30 | Jenis Produk: | Sumber Daya Standar |
| Kekuatan output: | 30 Watt | Tegangan Masukan Nominal: | 24 Volt DC |
| Jangkauan Tegangan Masuk: | 18 hingga 56 Volt DC | Batas arus yang berlebihan: | 4 ampere puncak selama 100 milidetik |
| Cahaya Tinggi: | Modul I O Digital 48VDC,Modul I O Digital 24VDC,GE FANUC IC693PWR322 |
||

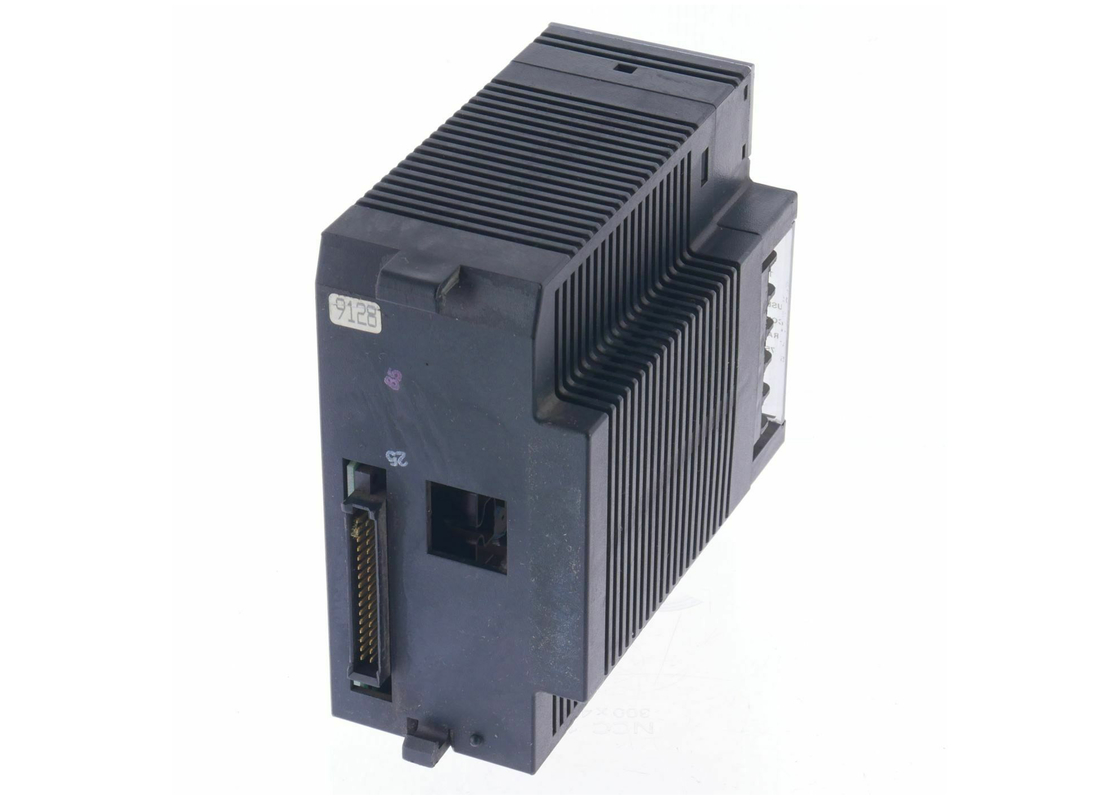

GE Fanuc IC693PWR322 adalah catu daya standar 24/48 VDC.Unit standar, yang tidak termasuk baterai, dirancang untuk bekerja dari input nominal 12V DC atau 48V DC dan memiliki output 30 watt.Unit ini dapat dipasang di slot catu daya standar melalui setiap baseplate IC693 PLCMeskipun mampu mempertahankan semua output (dalam spesifikasi) dengan tegangan input serendah 18VDC, ia tidak akan memulai dengan tegangan input awal kurang dari 21 VDC.Sumber daya ini menyediakan tiga output terpisah. Ini adalah +5VDC, +24VDC relay output untuk sirkuit daya pada setiap IC693 relay output modul dan +24VDC daya terisolasi untuk modul Input.
Ketika menggunakan sumber daya ini, pengguna dapat menghitung kebutuhan daya khusus untuk aplikasi mereka.Anda pertama-tama perlu menentukan beban output total dengan memeriksa spesifikasi yang tercantum dalam IC693 PLC Instalasi dan Hardware ManualIni akan menunjukkan spesifikasi untuk modul individu. beban output total harus dikalikan dengan 1.5 untuk menentukan nilai daya input.Untuk menghitung kebutuhan arus masukan, bagi daya masukan dengan tegangan sumber operasi.Karena tegangan sumber operasi dapat bervariasi, Anda harus menggunakan tegangan input terendah yang diukur atau diperkirakan untuk menentukan arus input maksimum.memungkinkan kebutuhan arus start-up dan memungkinkan margin 10-20% untuk variasi.
Sumber Daya Standar GE Fanuc IC693PWR322 adalah sumber daya standar 12/48 Volt DC dari keluarga sumber daya standar seri 90-30 GE.Sumber daya standar seri 90-30 GE tidak dilengkapi dengan baterai bawaan, dan tidak seperti catu daya AC, catu daya IC693PWR322 dibangun untuk nilai input nominal 24 Volt DC atau 48 Volt DC.Sumber Daya IC693PWR322 dipasang di slot yang disediakan untuk sumber daya standar pada setiap seri 90-30 PLC baseplate. Sumber Daya Standar IC693PWR322 memiliki rentang tegangan masukan dari 18 hingga 56 Volt DC,dan meskipun mampu mempertahankan setiap tingkat output pada nilai input terendah mungkin 18 Volt DC, tidak akan dimulai dengan tegangan input awal kurang dari 21 Volt DC. Seperti sumber daya kapasitas tinggi GE, IC693PWR322 Power Supply dilengkapi dengan 3 tegangan output terpisah,yang merupakan tegangan output standar +5 Volt DC, tegangan output terisolasi 24 volt DC, dan tegangan output relay 24 volt DC.
GE Fanuc Series 90-30 IC693PWR322 Standar Power Supply 24 Volt DC isolasi output digunakan secara internal oleh beberapa IC693 I / O modul,dan juga dapat digunakan untuk menyediakan daya eksternal untuk 24 volt DC modul input dinilai. The IC693PWR322 Power Supply features built-in current limiting functions that automatically shut down the power supply in the event of a direct short fault to protect the internal components from damage. Ini juga memiliki kemampuan auto-rangeing yang benar-benar menghilangkan kebutuhan untuk jumpers untuk menetapkan tingkat daya masuk.Sumber Daya IC693PWR322 memiliki arus masuk 4 Amper dan waktu tunggu minimal 14 milidetik.
| Tegangan nominal: | 24 atau 48 volt DC |
| Rentang Tegangan Masuk: | 21 sampai 56 volt DC |
| Daya masukan: | 50 W pada daya penuh |
| Kapasitas beban: | 30 watt |
| Lokasi pada Baseplates: | Slot paling kiri |
| Komunikasi: | RS 485 Serial Port |
|
Rentang tegangan input tegangan nominal Mulai Jalankan |
24 atau 48 VDC
21 sampai 56 VDC 18 sampai 56 VDC |
|
Daya Masuk arus masuk |
50 watt maksimum pada beban penuh Puncak 4A, maksimal 100 ms |
| Kekuatan output |
5 VDC: maksimum 15 watt 24 Relay VDC: maksimum 15 watt 24 VDC Terisolasi: 20 watt maksimum CATATAN: total maksimum 30 watt (ketiganya output) |
| Tegangan Keluar |
5 VDC: 5,0 VDC sampai 5,2 VDC (nominal 5,1 VDC) 24 VDC Relay: 24 sampai 28 VDC 24 VDC Terisolasi: 21,5 VDC sampai 28 VDC |
| Batas perlindungan Tegangan berlebihan: Listrik berlebihan; |
5 output VDC: 6,4 sampai 7 V 5 output VDC: 4 A maksimum |
| Waktu tunggu: | Minimal 14 ms |
| Standar |
Lihat lembar data, GFK-0867B, atau versi terbaru untuk standar produk, dan spesifikasi umum. |
