Seri Programmer Genggam G300 90-30 PLC GE FANUC IC693PRG300

GE FANUC IC693PRG300, Pemrogram Genggam G300, Seri 90-30 PLC

Deskripsi Produk

GE Fanuc IC693PRG300 adalah G300 Hand-Held Programmer (HHP).Alat ini memungkinkan pengguna untuk mengembangkan, men-debug, dan memantau program logika.Pengguna juga dapat memantau tabel data dan mengonfigurasi parameter untuk unit PLC dan titik I/O.Ini menggunakan Bahasa Daftar Pernyataan dan dimungkinkan untuk memprogram HHP ini dengan beberapa model PLC Seri 90-30.Pemrogram Genggam tidak dapat melihat atau mengedit program logika pengguna di CPU Seri 90-30 mana pun dengan nomor model 350 ke atas.Untuk CPU ini, pengguna dapat menggunakan software pemrograman Logicmaster 90-30, VersaPro atau Control.

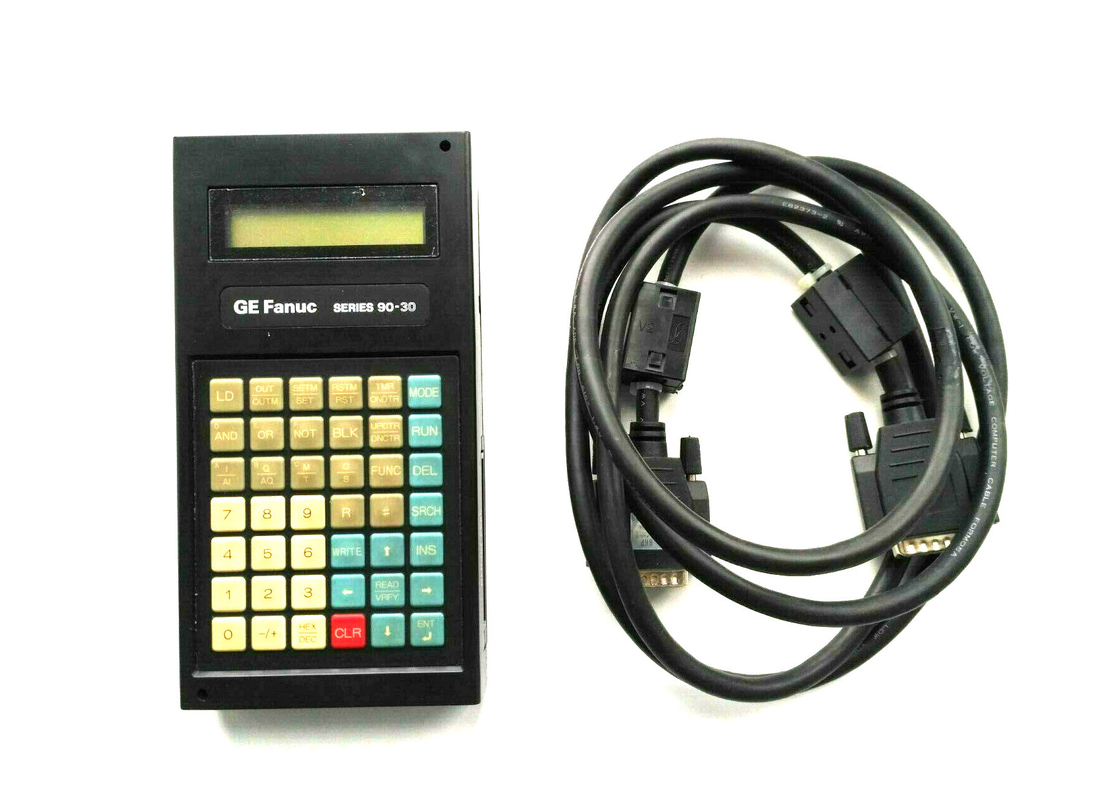

Ada konektor tipe-D 15-pin pada PLC Seri 90-30.Ini terletak di pelat dasar CPU catu daya.Konektor ini memungkinkan HHP untuk terhubung ke port serial CPU.Untuk menghubungkannya secara fisik, gunakan kabel sepanjang 6 kaki (2 meter) (IC693CBL303).Ini akan memberikan daya ke HHP dan juga memancarkan sinyal yang memberi tahu PLC bahwa HHP terpasang.Dimungkinkan untuk menyambungkan atau melepaskan HHP saat PLC dalam keadaan daya.Untuk berkomunikasi dengan PLC, HHP tidak memerlukan konfigurasi parameter komunikasi.Ini membantu pemecahan masalah ketika ada masalah komunikasi antara PC dan PLC.

Tentang IC693PRG300

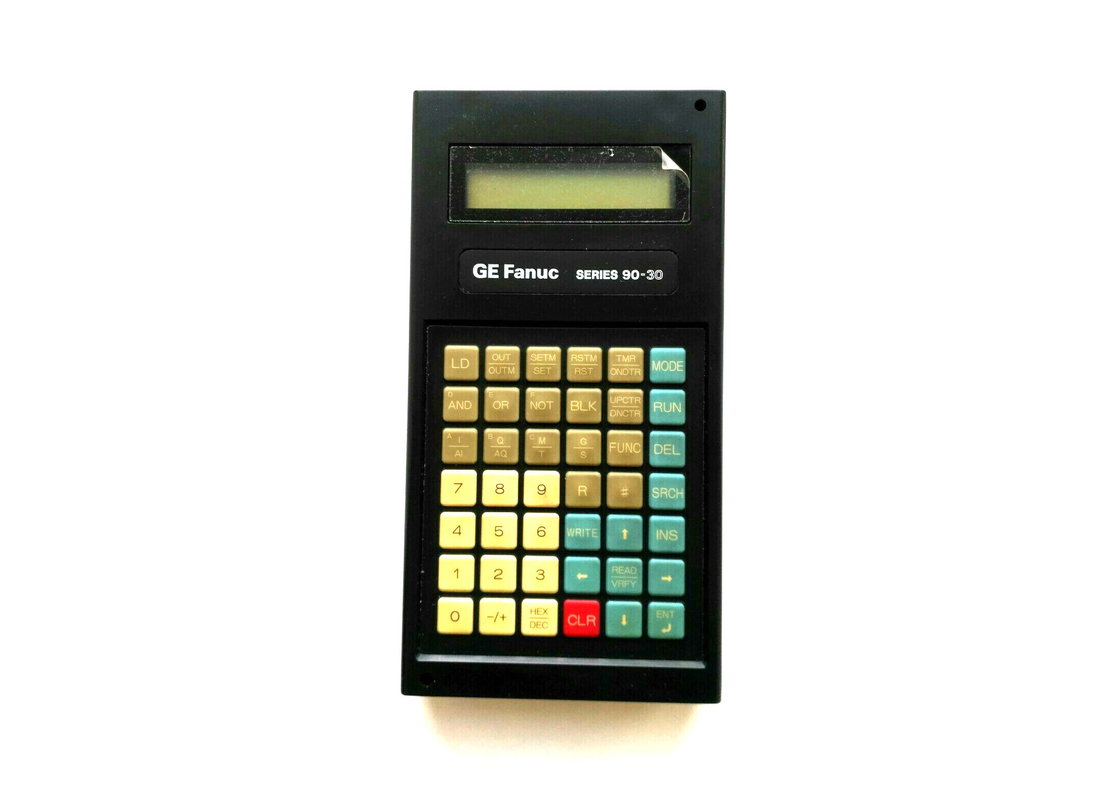

Modul IC693PRG300 adalah perangkat pemrograman genggam GE Fanuc.Ini adalah bagian dari Seri 90-30.Fungsi utama perangkat ini adalah untuk memantau operasi logis, dan untuk mengonfigurasi dan men-debug masalah dalam program aplikasi.Ini adalah perangkat PLC yang dapat mengubah parameter I/O.Itu dapat dihubungkan ke CPU dengan menggunakan port serialnya.Konektor tipe-D 15-pin hadir di perangkat yang terhubung dengan port serial CPU.Modul IC693PRG300 menggunakan bahasa daftar pernyataan.Perangkat pemrograman genggam atau perangkat HHP tidak memerlukan konfigurasi parameter komunikasi untuk berkomunikasi dengan PLC.Bagian depan HHP memiliki keypad dengan 42 tuts yang disusun dalam format matriks yang berukuran 6 tuts melintang dan 7 tuts ke bawah.Papan tombol menawarkan umpan balik taktil dan mudah digunakan.Layar LCD juga hadir bersama dengan keypad dan layar dapat menampilkan 2 baris dengan 16 karakter informasi sekaligus.

Modul GE Fanuc IC693PRG300 dilengkapi dengan slot kartu memori yang dapat menerima penyimpanan data non-volatile untuk tujuan pencadangan dan pemulihan.Slot kartu memori hadir di sisi kanan bawah perangkat.Modul IC693PRG300 beroperasi dalam 4 mode berbeda, yaitu mode Program, mode Proteksi, mode Data, dan mode Konfigurasi.Mode Program memungkinkan operator untuk membuat, mengubah, memantau, dan men-debug pernyataan.Mode Perlindungan menawarkan cara untuk mengontrol akses ke berbagai fungsi PLC.Dalam mode Data, operator dapat mengubah nilai dalam tabel referensi yang berbeda, dan mode Konfigurasi digunakan untuk menentukan jenis modul I/O yang diperlukan untuk aplikasi yang dijalankan dalam sistem PLC.

Spesifikasi Teknis untuk IC693PRG300
