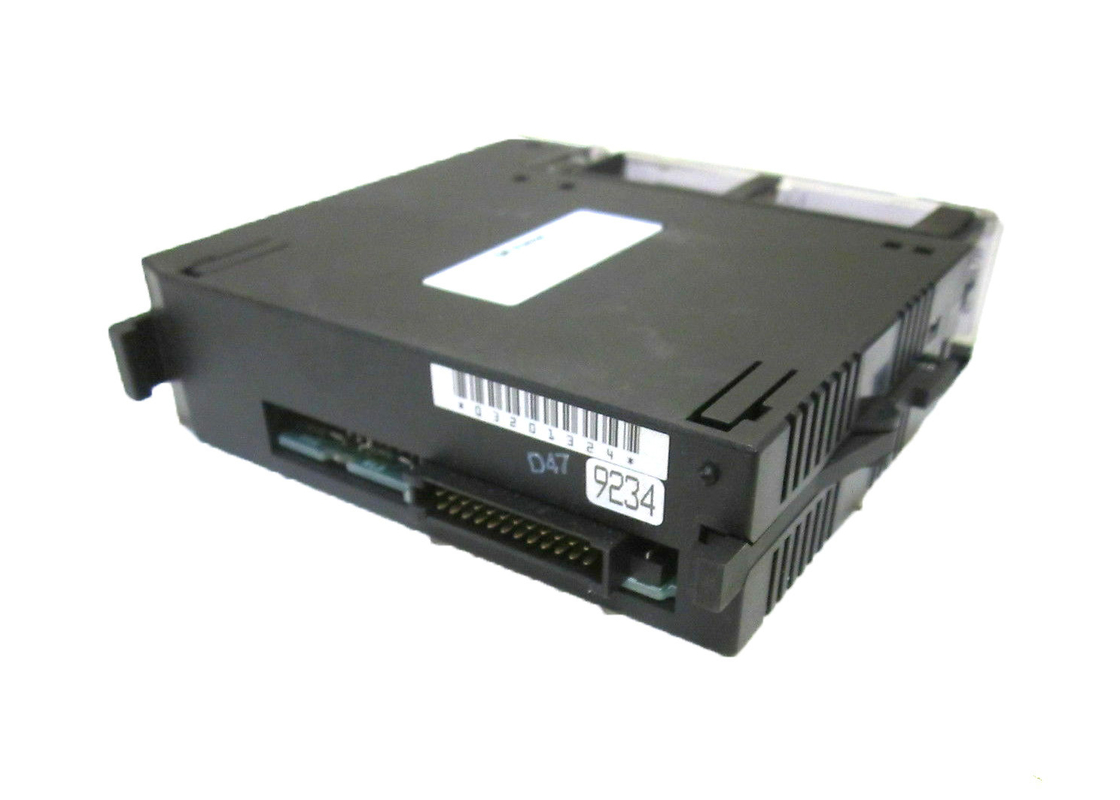

GE FANUC IC693MDL731 Modul Output 12/24 Volt DC Logika Negatif 2 Ampere

GE FANUC IC693MDL731 Modul Output 12/24 Volt DC Logika Negatif 2 Amp

Deskripsi Produk

GE Fanuc IC693MDL731 adalah modul Output 2 Amp Logika Negatif 12/24 volt DC. Bagian dari sistem Pengontrol Logika Terprogram Seri 90-30, modul ini dilengkapi dengan 8 titik output. Titik-titik ini berbagi satu terminal output daya. Karena IC693MDL731 menyerap arus dari beban ke bus daya negatif atau umum pengguna, modul ini memiliki karakteristik logika negatif. Karakteristik outputnya memungkinkan pemasangan dengan perangkat beban tertentu yang disediakan oleh pengguna. Misalnya, modul ini dapat dioperasikan dengan berbagai jenis solenoid dan starter motor serta indikator. Untuk melakukannya, perangkat ini perlu dihubungkan antara output modul dan bus daya positif. Pengguna kemudian dapat menyediakan catu daya eksternal untuk mengoperasikan perangkat.

Seperti banyak unit serupa dalam keluarga 90-30, IC693MDL731 memiliki blok LED. Terdapat 16 indikator, yang tersusun dalam dua baris terpisah – A1 dan B1. Masing-masing memiliki 8 LED tetapi modul ini hanya menggunakan A1 karena hanya memiliki 8 titik output. Indikator LED sekring putus juga ada. Ini menyala merah setiap kali sekring di modul putus. Terdapat dua sekring dalam unit, masing-masing adalah sekring 5 amp. Satu melindungi output A1 hingga A4 sementara sekring lainnya melindungi A5 hingga A8. Sekring ini terhubung secara elektrik ke satu common bersama. Pengguna dapat memasang modul Output 2 Amp ini pada baseplate sistem Seri 90-30. Terdapat strip berwarna biru di ujung sisipan dekat pintu IC693MDL731. Ini menunjukkan bahwa unit ini bertegangan rendah.

Tentang IC693MDL731

Modul IC693MDL731 adalah modul output diskrit yang diproduksi oleh GE Fanuc. Modul IC693MDL731 memiliki 8 output sirkuit dan merupakan modul output diskrit berperingkat 12 hingga 24 Volt DC. Modul ini dilengkapi dengan daya DC dan rentang tegangan output adalah 12 hingga 24 Volt DC. Unit ini dilengkapi dengan arus beban 2,0 Amp per titik dan memiliki waktu respons 2 milidetik saat menyala atau mati. Modul IC693MDL731 memiliki tipe output transistor sementara polaritasnya diberi peringkat negatif. Komponen ini memiliki 8 titik per common dan tipe konektornya adalah blok terminal dengan 20 sekrup per modul. Daya internal adalah 55 miliamp pada 5 Volt DC. Rentang tegangan input diberi peringkat pada 24 Volt DC sementara tegangan saat ON adalah minimum 15 Volt DC. Komponen ini memiliki tegangan saat OFF maksimum 6 Volt DC sementara arus saat ON adalah minimum 4,5 miliamp.

Modul GE Fanuc IC693MDL731 harus selalu dipasang dengan aman dan pemasang harus memastikan bahwa modul ini dipasang di selungkup pelindung yang tepat. Selain itu, unit harus menggunakan program aplikasi agar berfungsi dengan baik, dan pemasang juga harus memastikan grounding yang tepat. Konduktor ground harus selalu dihubungkan dalam bentuk pohon, dengan cabang-cabang yang diarahkan ke titik ground bumi pusat. Selain itu, konduktor ground harus sesingkat dan sebesar mungkin. Modul IC693MDL731 memiliki baseplate PLC aluminium yang digunakan untuk grounding pelindung modul. CPU dalam PLC dengan koneksi port eksternal harus memiliki koneksi ground pelindung terpisah untuk memastikan pelindung port yang tepat.
