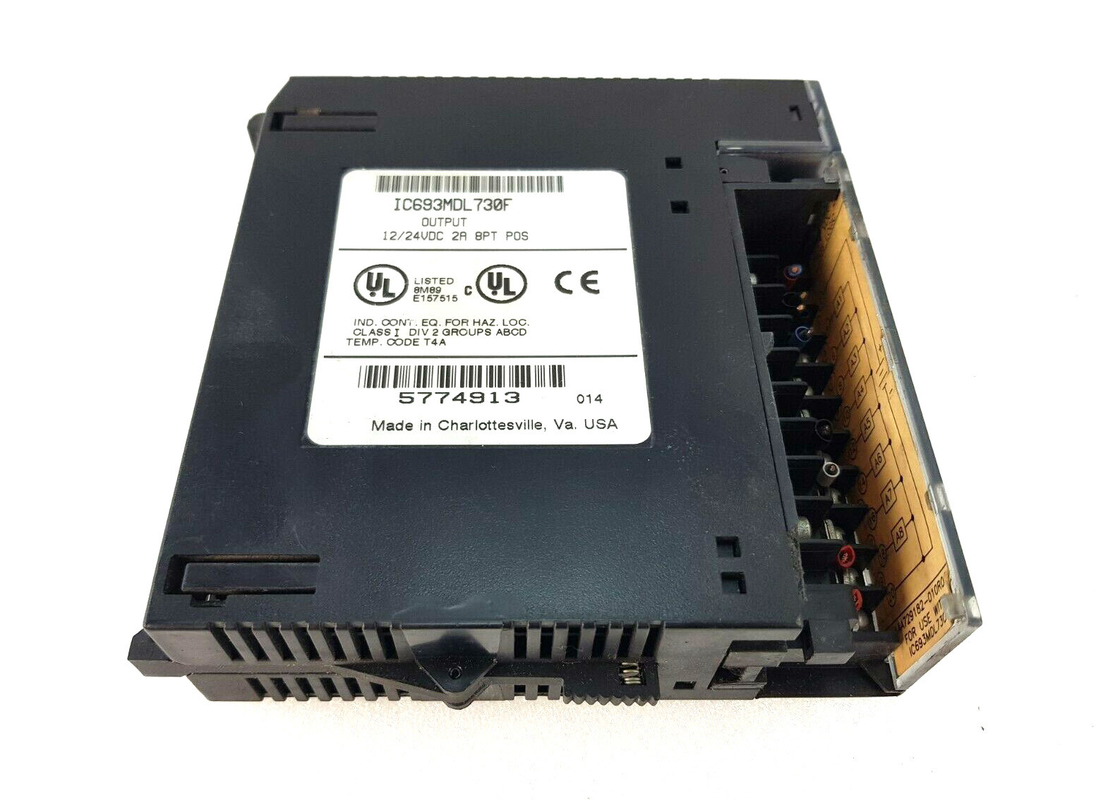

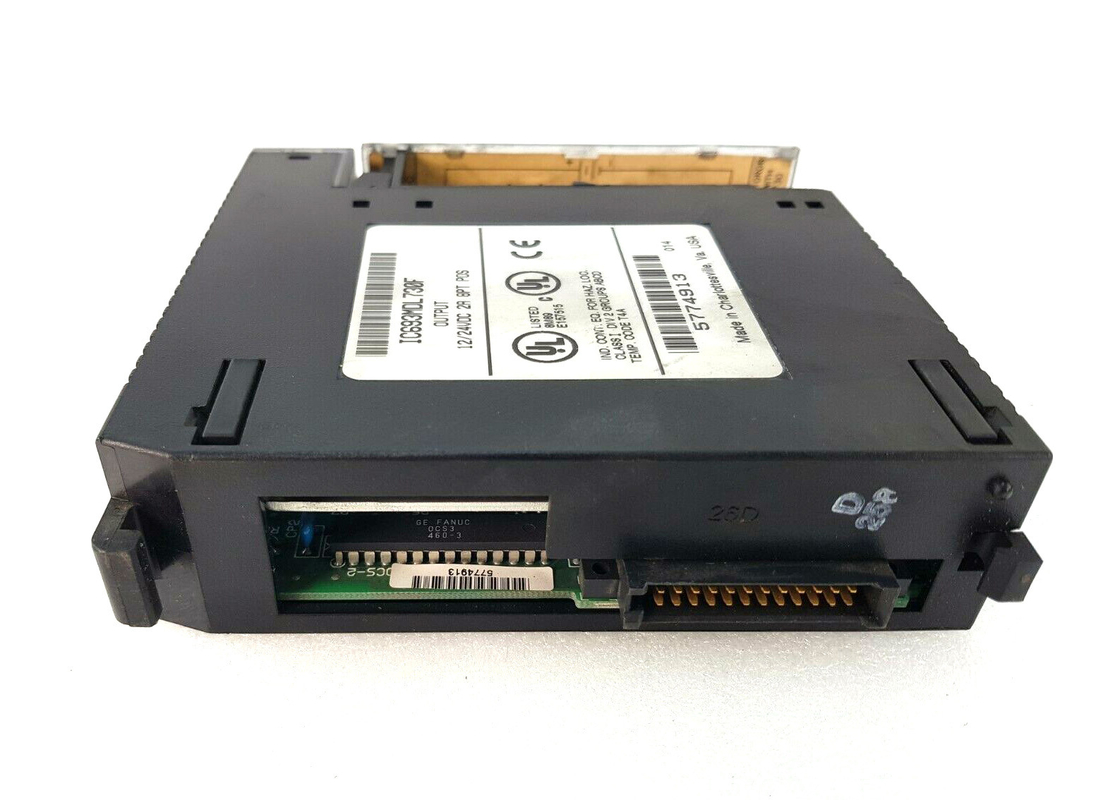

GE FANUC IC693MDL730 Modul Output 12/24 Volt DC Logika Positif 2 Amp

Deskripsi Produk

GE Fanuc IC693MDL730 adalah modul Output 12/24 Volt DC Logika Positif 2 Amp. Perangkat ini dirancang untuk bekerja dengan Programmable Logic Controller Seri 90-30. Modul ini menyediakan 8 titik output dalam satu grup, yang berbagi terminal input daya umum. Modul ini memiliki karakteristik logika positif. Hal ini terlihat dari fakta bahwa modul ini menyediakan arus ke beban, menyumberkannya dari bus daya positif atau dari common pengguna. Pengguna yang ingin mengoperasikan modul ini dapat melakukannya dengan berbagai perangkat output, termasuk indikator, solenoid, dan starter motor. Perangkat output harus dihubungkan antara output modul dan bus daya negatif. Pengguna perlu menyiapkan catu daya eksternal untuk menyediakan daya yang dibutuhkan untuk mengoperasikan perangkat lapangan ini.

Di bagian atas modul, terdapat blok LED dengan dua baris horizontal LED hijau. Satu baris diberi label A1 sedangkan yang lain diberi label B1. Baris pertama untuk titik 1 hingga 8 dan baris kedua untuk titik 9 hingga 16. LED ini menunjukkan status ON/OFF setiap titik pada modul. Ada juga LED merah, yang diberi label "F". LED ini terletak di antara dua baris LED hijau. Kapan pun ada sekring yang putus, LED merah ini akan menyala. Modul ini memiliki dua sekring 5 amp. Sekring pertama melindungi output A1 hingga A4 sedangkan sekring kedua melindungi output A5 hingga A8. Kedua sekring ini terhubung ke common yang sama secara elektrik.

IC693MDL730 memiliki sisipan yang diletakkan di antara permukaan pintu berengsel. Pintu ini harus ditutup selama pengoperasian. Permukaan yang menghadap ke bagian dalam modul berisi informasi tentang pengkabelan sirkuit. Pada permukaan luar, informasi identifikasi sirkuit dapat dicatat. Unit ini adalah modul tegangan rendah, seperti yang ditunjukkan oleh kode warna biru di tepi kiri luar sisipan. Untuk mengoperasikannya dengan sistem PLC Seri 90-30, pengguna dapat memasang modul di slot I/O mana pun pada baseplate 5 atau 10 slot.
