GE FANUC IC693MDL654 5/12 Volt DC (TTL) Positif/Negatif Logic Input Module

GE FANUC IC693MDL654 Modul Input Logika Positif/Negatif DC 5/12 Volt (TTL)

Deskripsi Produk

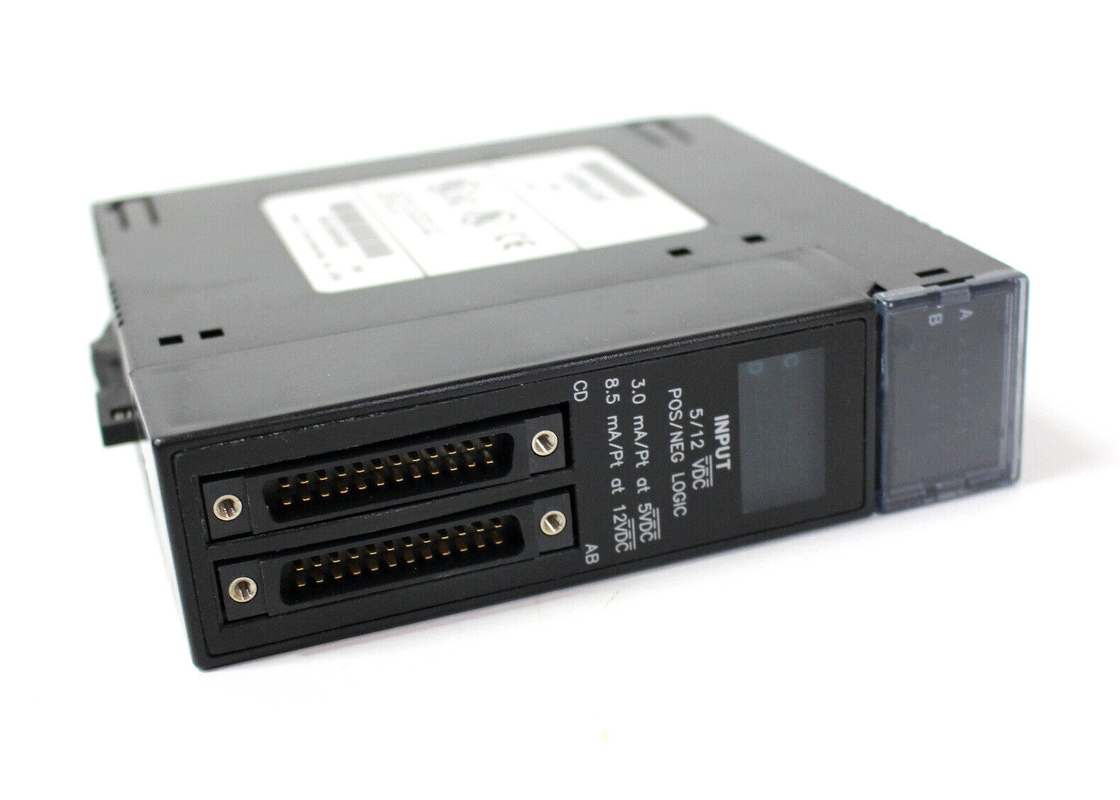

IC693MDL654 adalah modul input logika positif/negatif DC (TTL) 5/12 volt untuk Pengontrol Logika Terprogram Seri 90-30. Modul ini menyediakan 32 titik input ambang tegangan TTL diskrit yang dikelompokkan menjadi empat grup berbeda, dengan setiap grup memiliki total delapan titik yang diberi label (A1 - A8, B1 - B8, C1 - C8, dan D1 - D8). Input bekerja dalam rentang hingga sekitar 15V dengan input logika positif atau negatif. Catu daya +5V dihasilkan pada modul dan kemudian dipisahkan dari backplane PLC. Pengguna dapat memilih untuk memberi daya pada input dari catu daya internal daripada menggunakan catu daya eksternal yang dikeluarkan pengguna. Hal ini dapat dimungkinkan dengan mengatur jumper pada pin yang tepat pada konektor I/O. Jika catu daya internal ini digunakan untuk memberi daya pada input, lebih banyak beban akan ditanggung oleh catu daya +5V PLC jika catu daya internal digunakan untuk memberi daya pada input. Opto-coupler yang ada pada modul menawarkan dan mendukung isolasi backplane 1500 volt antara sisi lapangan dan sisi logika, serta 250 volt antara empat grup. Selain itu, tidak ada diagnostik kesalahan yang dicatat pada catu daya. IC693MDL654 mengonsumsi daya internal sebesar 195 mA dari bus +5V pada backplane.

Modul ini terdiri dari indikator LED yang terdaftar sebagai; A1 - A8, B1 - B8, C1 - C8, D1 - D8 yang terletak di bagian atas modul. Indikator memberikan status ON/OFF untuk setiap titik input. Arus input adalah 3,0 mA (arus ON tipikal pada 5 VDC) dan 8,5 mA (arus ON tipikal pada 12 VDC). IC693MDL654 adalah desain input 32 titik yang menggunakan 32 bit data input %I diskrit. Modul ini dapat ditempatkan pada port I/O pada baseplate 5 atau 10 slot dalam sistem PLC Seri 90-30. Arus dari titik input mengarah ke logika 1 dalam tabel status input. Tegangan Terukur untuk IC693MDL654 adalah 5 hingga 12 volt DC, Logika Positif atau Negatif, sedangkan Rentang Tegangan Input adalah 0 hingga 15 volt DC. Tautan ke sirkuit input dibuat dari perangkat input pengguna ke dua konektor pria (tipe pin) 24-pin (Fujitsu FCN-365P024-AU) yang ditempatkan di bagian depan modul. Tautan ini yang ditempatkan di bagian depan membatasi antara grup A dan B. Yang lainnya di sisi kiri membatasi grup C dan D. Kabel yang memiliki konektor wanita di satu ujung dengan kabel yang dikupas memfasilitasi pengkabelan lapangan ke perangkat lapangan dari konektor modul.

GE Fanuc Automation memproduksi modul IC693MDL654 sebagai modul input dan anggota lini produk PLC Seri 90-30. Modul input ini direkayasa dan dimaksudkan untuk memenuhi persyaratan aplikasi industri yang fleksibel. Modul ini juga dilengkapi dengan arsitektur kontrol yang membuatnya cocok untuk berbagai aplikasi seperti penanganan material, pengemasan berkecepatan tinggi, dan aplikasi kontrol gerakan yang kompleks. Modul input GE Fanuc IC693MDL654 memberikan fleksibilitas luar biasa melalui desain modularnya, dan ketika unit ini dikonfigurasi dengan benar, operator dapat menghemat biaya dan ruang instalasi. Modul ini mendukung komunikasi Ethernet yang memungkinkannya mencapai pemantauan secara real-time. Saat memasang modul input ini, operator dapat memulai dengan CPU yang mendukung Ethernet atau modul Ethernet yang dipasang di rak. Modul input ini memiliki dukungan untuk protokol aplikasi Modbus TCP/IP dan SRTP, dan dilengkapi dengan daya pemrosesan yang dapat diskalakan yang umum pada banyak CPU di Seri 90-30 dan membuat peningkatan menjadi mudah.

Modul input GE Fanuc Automation IC693MDL654 juga menggunakan daya pemrosesan yang dapat diskalakan untuk memungkinkan modul beroperasi pada tingkat kinerja optimal sesuai kebutuhan aplikasi industri modern. Modul input ini memiliki fitur kontrol gerakan bawaan yang membantu memastikan modul input mencapai tingkat kinerja yang diperlukan untuk aplikasi titik-ke-titik. Modul input ini juga memiliki opsi antarmuka field bus yang memungkinkan kontrol terdistribusi. Pengguna memiliki opsi antarmuka seperti Profibus-DP, EtherNet EGD, atau antarmuka Genius. Selain itu, modul ini dilengkapi dengan program CIMPLICITY Machine Edition Logic Developer yang mempermudah pemrograman unit. Modul input GE Fanuc Seri 90-30 seperti ini semuanya memiliki opsi redundansi.

Spesifikasi Teknis

Spesifikasi Teknis untuk IC693MDL654
