GE FANUC IC693MDL646 24-Volt DC Positif / Negatif Logic Input Module

GE FANUC IC693MDL646 Modul Input DC 24-Volt Logika Positif / Negatif

Deskripsi Produk

Modul IC693MDL646 adalah modul input logika positif / negatif DC 24-volt untuk seri 90-30 dari Pengontrol Logika yang Dapat Diprogram. Modul ini dilengkapi dengan 16 titik input dalam satu grup yang berbagi terminal input daya umum. IC693MDL646 dirancang untuk memiliki karakteristik logika positif atau logika negatif. Karakteristik input membuatnya kompatibel dengan berbagai macam perangkat input yang disediakan pengguna seperti sakelar batas, tombol tekan, serta sakelar kedekatan. Daya untuk menjalankan perangkat lapangan biasanya disediakan oleh pengguna atau catu daya +24VDC terisolasi pada catu daya.

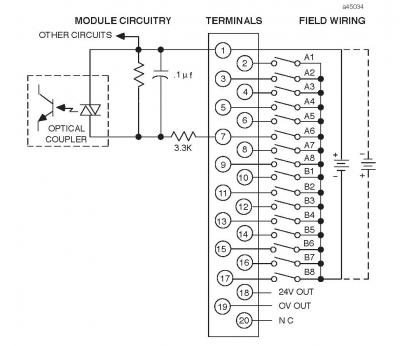

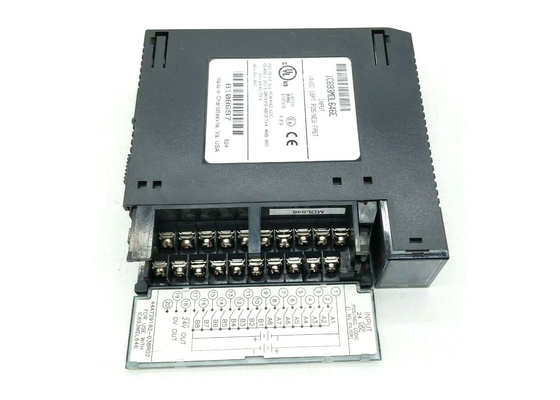

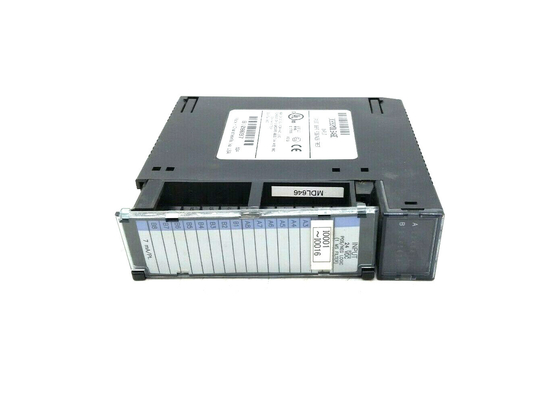

Di bagian atas modul, terdapat indikator LED yang menampilkan status ON/OFF setiap titik. Blok LED dibagi menjadi 2 baris horizontal dengan masing-masing 8 LED hijau. Baris atas diberi label dari A1 hingga A8 (Titik 1 hingga 8) dan baris bawah dari B1 hingga B8 (titik 9 hingga 16). Terdapat sisipan yang berada di antara permukaan dalam dan luar pintu berengsel. Di bagian dalam, terdapat diagram pengkabelan, dan identifikasi sirkuit terletak di permukaan luar. Tepi kiri luar sisipan diberi kode warna biru untuk menunjukkan modul tegangan rendah. Modul ini dapat dipasang di slot I/O mana pun dalam sistem PLC Seri 90-30. Spesifikasi lain termasuk rentang tegangan input 0 hingga 30 VDC dan arus input 7 mA. Tegangan keadaan ON berada di antara 11,5 hingga 30 V dan tegangan keadaan OFF 0- +5V DC. Peringkat arus keadaan ON adalah minimum 3,2mA dan keadaan OFF maksimum 1,1mA.

Tentang IC693MDL646

Modul IC693MDL646 adalah modul GE Fanuc 24 Volt DC yang diklasifikasikan di bawah Seri 90-30 dari pengontrol logika yang dapat diprogram GE. Modul DC 16-titik ini memiliki konstruksi yang disederhanakan untuk memudahkan pemecahan masalah dan penyiapan. Modul IC693MDL646 mendukung PDA portabel dengan perangkat lunak logika edisi mesin CIMPLICITY yang memungkinkan pengguna berinteraksi dengan pengontrol PLC. PDA Logic Developer ini memastikan kemudahan pemantauan atau perubahan data, dan kemampuan untuk melihat diagnostik. Unit ini dilengkapi dengan fungsi Force On/Off dan dapat dikonfigurasi melalui proses penyiapan mesin yang mudah digunakan yang menghemat waktu dan meningkatkan produktivitas. Modul IC693MDL646 dibuat untuk memastikan kinerja tinggi untuk berbagai aplikasi titik-ke-titik melalui unit kontrol gerakan terintegrasi.

Daya pemrosesan modul GE Fanuc Seri 90-30 IC693MDL646 24 Volt DC mudah disesuaikan dan ini membuatnya mudah disesuaikan. Modul GE IC693MDL646 dapat menciptakan sistem yang kuat tanpa perlu mengubah perangkat lunak aplikasi. Dengan menggunakan Komunikasi Ethernet, modul IC693MDL646 menyediakan tautan waktu nyata antara berbagai sistem industri dan bagian-bagian yang berbeda dari lantai pabrik. Ini menjamin bahwa pengguna akan mengalami pemantauan waktu nyata dan kemudahan kontrol. Modul IC693MDL646 menggunakan CPU berkemampuan Ethernet dan mendukung penggunaan modul Ethernet yang dipasang di rak. Modul IC693MDL646 dibuat untuk memastikan bahwa ia menonjol di antara berbagai perangkat kontrol kecil dan menawarkan opsi redundansi. Oleh karena itu, modul IC693MDL646 adalah solusi industri yang hemat biaya yang dibuat untuk memastikan efisiensi.

Spesifikasi Teknis

Informasi Teknis

Tegangan Terukur 24 volt DC
Rentang Tegangan Input 0 hingga +30 volt DC
Input per Modul 16 (satu grup dengan satu umum)
Isolasi 1500 volt antara sisi lapangan dan sisi logika
Arus Input 7 mA (tipikal) pada tegangan terukur
Karakteristik Input
Tegangan Keadaan ON 11,5 hingga 30 volt DC
Tegangan Keadaan OFF 0 hingga +5 volt DC
Arus Keadaan ON minimum 3,2 mA
Arus Keadaan OFF maksimum 1,1 mA
Waktu Respons ON 1 ms tipikal
Waktu Respons OFF 1 ms tipikal
Konsumsi Daya: 5V 80 mA (semua input aktif) dari bus 5 volt pada backplane
Konsumsi Daya: 24V 125 mA dari bus backplane 24 volt terisolasi atau
dari daya yang disediakan pengguna
