GE FANUC IC693MDL634 Modul Input Logika Positif/Negatif DC 24-volt

GE FANUC IC693MDL634, 24-volt DC Positif / Negatif Logic Input Module

Deskripsi Produk

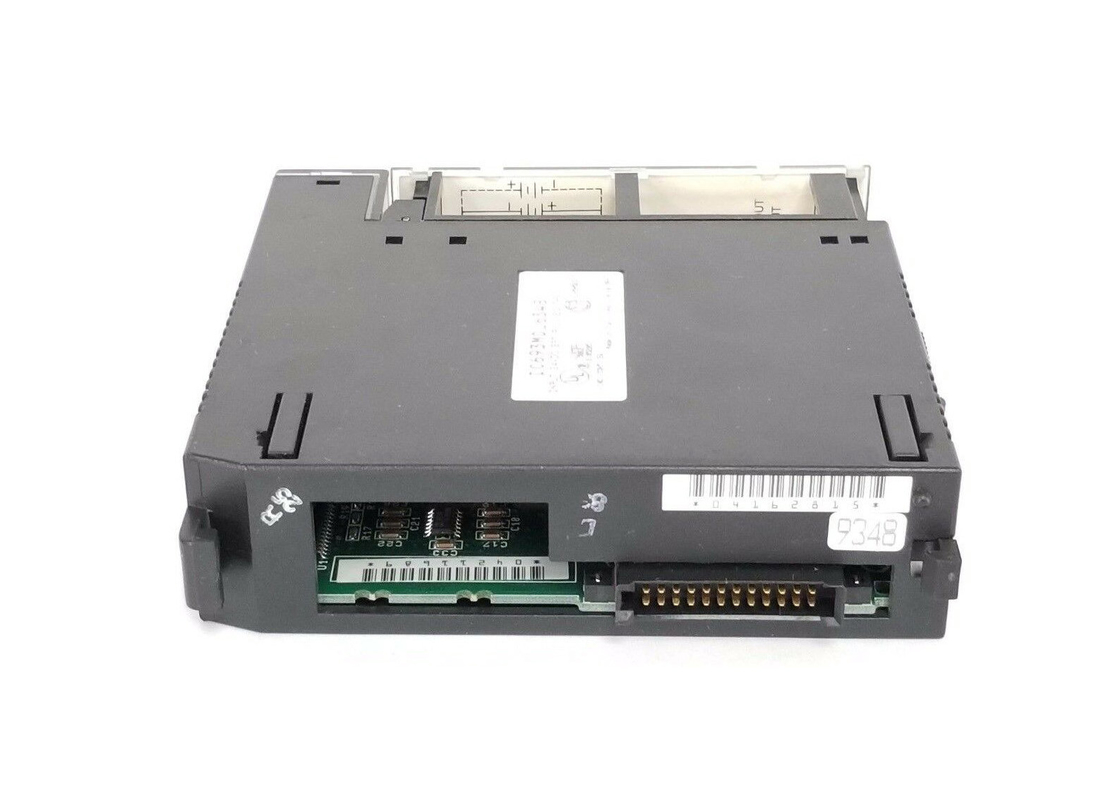

IC693MDL634 adalah Modul Masukan Logika Positif/Negatif DC 24 volt untuk Seri 90-30 Programmable Logic Controller oleh GE Fanuc.Modul IC693MDL634 memiliki satu kelompok dengan delapan titik input dan satu terminal input daya umumKonfigurasi IC693MDL634 memungkinkan karakteristik logika positif dan negatif.seperti saklar kedekatan elektronik, tombol, dan tombol batas.

Setelah arus melewati titik input, hasilnya adalah logika 1 dalam tabel status input (%I).atau output +24 VDC terisolasi dapat digunakan untuk memasok daya ke sejumlah kecil input DC. IC693MDL634 ′s Input Voltage Range berkisar dari 0 hingga +30 volt DC, dan arus masukan adalah 7 mA (biasanya) pada tegangan nominal.5 sampai 30 volt DC dan tegangan off-state 0 sampai +5 volt DC. arus minimum pada keadaan adalah 3,2 mA dan memiliki arus maksimum off-state 1,1 mA.

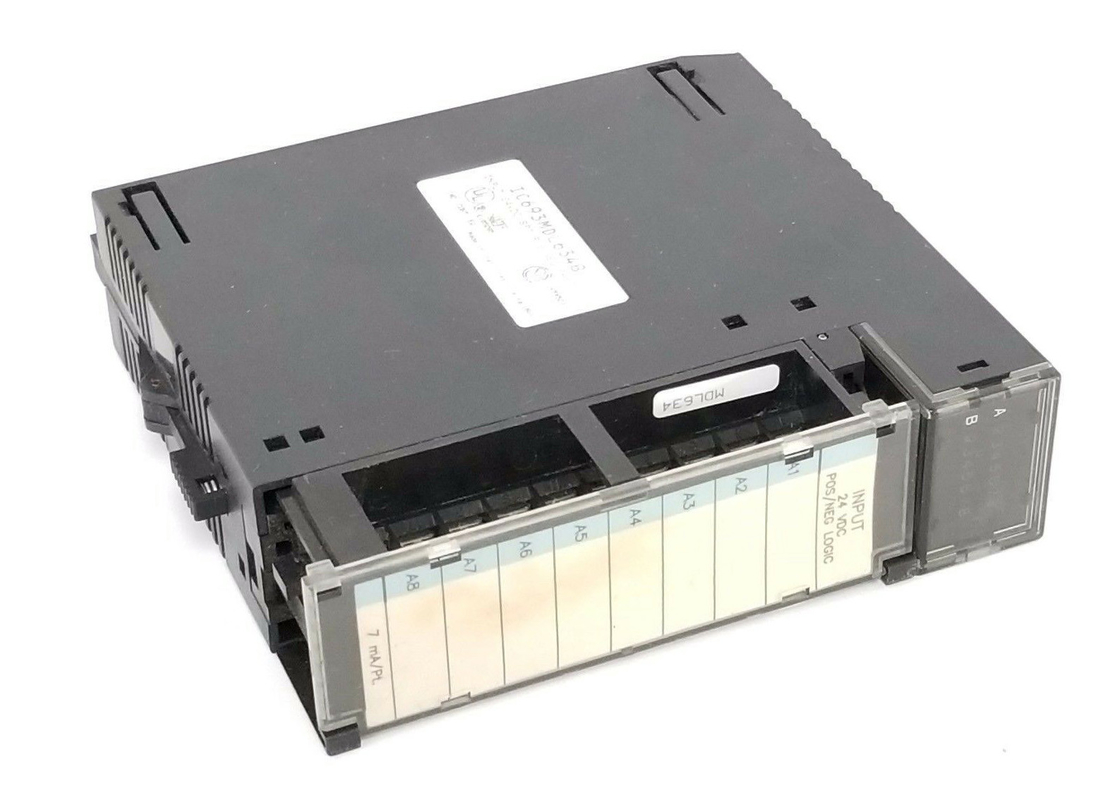

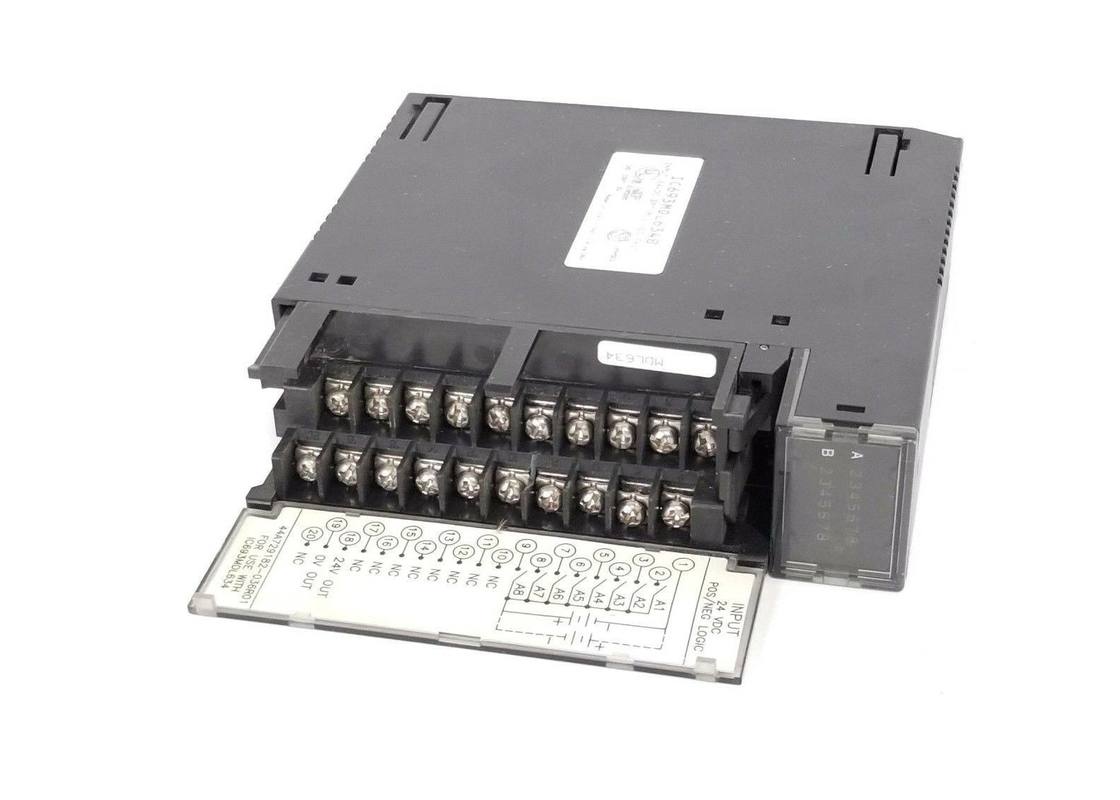

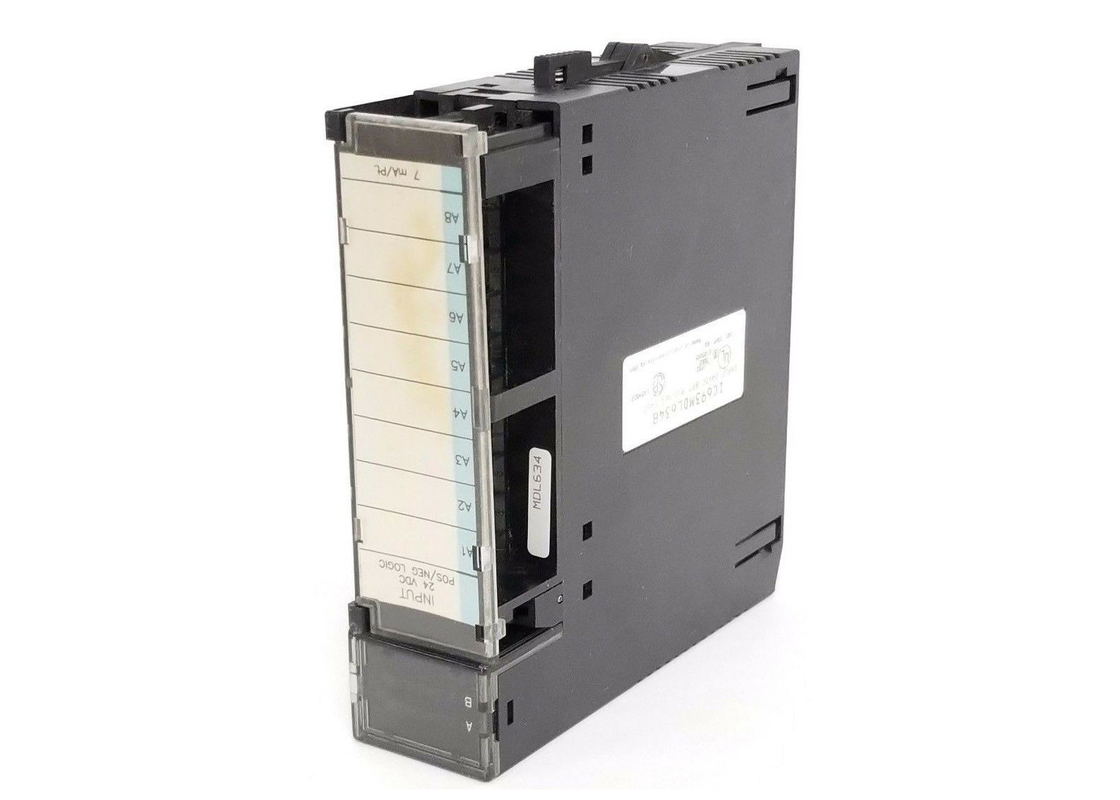

IC693MDL634 memiliki indikator lampu LED di bagian atas untuk menampilkan kondisi ON/OFF untuk masing-masing dari delapan titiknya.Baris atas, yang diberi label A1 sampai 8 (titik 1 sampai 8) digunakan oleh modul ini.Sebuah sisipan memisahkan permukaan dalam dan luar dari pintu berhalus IC693MDL634s dan dapat diidentifikasi oleh tepi kiri berwarna biruInformasi tentang kabel sirkuit terletak di bagian dalam, dan informasi identifikasi dapat dicatat di permukaan eksternal.Modul ini dapat dipasang di setiap slot I / O dari baseplate 5 atau 10 slot dalam sistem PLC Seri 90-30.

Tentang IC693MDL634

Modul GE Fanuc IC693MDL634 adalah modul input dengan tegangan nominal 24 Volt DC.Hal ini diproduksi sebagai bagian dari seri 90-30 lini produk Programmable Logic Controllers atau PLC diproduksi oleh GE Intelligent Platforms / GE Fanuc CompanyModul ini memiliki satu kelompok dari 8 titik input serta satu terminal input daya umum.Konfigurasi modul GE Fanuc IC693MDL634 memungkinkan penggunaan karakteristik logika negatif dan positifBeberapa karakteristik input ini paling baik digunakan untuk berbagai perangkat input yang disediakan oleh pengguna, misalnya, tombol tekan dan switch batas.Tabel status input menghasilkan tingkat logika 1Daya yang digunakan untuk menjalankan perangkat lapangan dapat disediakan oleh operator, tetapi daya output terisolasi + 24 Volt DC dapat berfungsi sebagai sumber daya untuk input DC terbatas.

Modul input GE Fanuc IC693MDL634 dilengkapi dengan rentang tegangan input dari 0 hingga 30 Volt DC, dan 7 miliampere nilai arus input rata-rata pada tegangan nominal.Modul ini juga memiliki rentang tegangan pada keadaan 11.5 hingga 30 volt DC, dengan rentang tegangan 0 hingga 5 volt DC off-state.Modul IC693MDL634 memiliki indikator lampu LED yang menunjukkan status "ON" dan "OFF" untuk masing-masing dari 8 titik input. There is an insert that separates the inside and outside surfaces of the GE Fanuc IC693MDL634 module’s hinged door and it can be identified by the blue-colored left edge that signals when the module has low voltage.

Spesifikasi Teknis

Informasi Teknis

Tegangan nominal 24 volt DC

Kisaran tegangan input 0 sampai +30 volt DC

Input per Modul 8 (satu kelompok dengan satu kesamaan)

Isolasi 1500 volt antara sisi lapangan dan sisi logika

Input Current 7 mA (tipikal) pada tegangan nominal

Karakteristik input

Tegangan dalam keadaan aktif 11,5 hingga 30 volt DC

Tegangan off-state 0 sampai +5 volt DC

Setidaknya 3,2 mA arus saat aktif

Saat tidak aktif, arus maksimum 1,1 mA

Waktu respons 7 ms biasanya

Waktu respons mati 7 ms biasanya

Konsumsi daya: 5V 45 mA (semua input menyala) dari bus 5 volt pada backplane

Konsumsi daya: 24V 62 mA dari bus backplane 24 volt terisolasi atau dari daya yang diberikan pengguna
