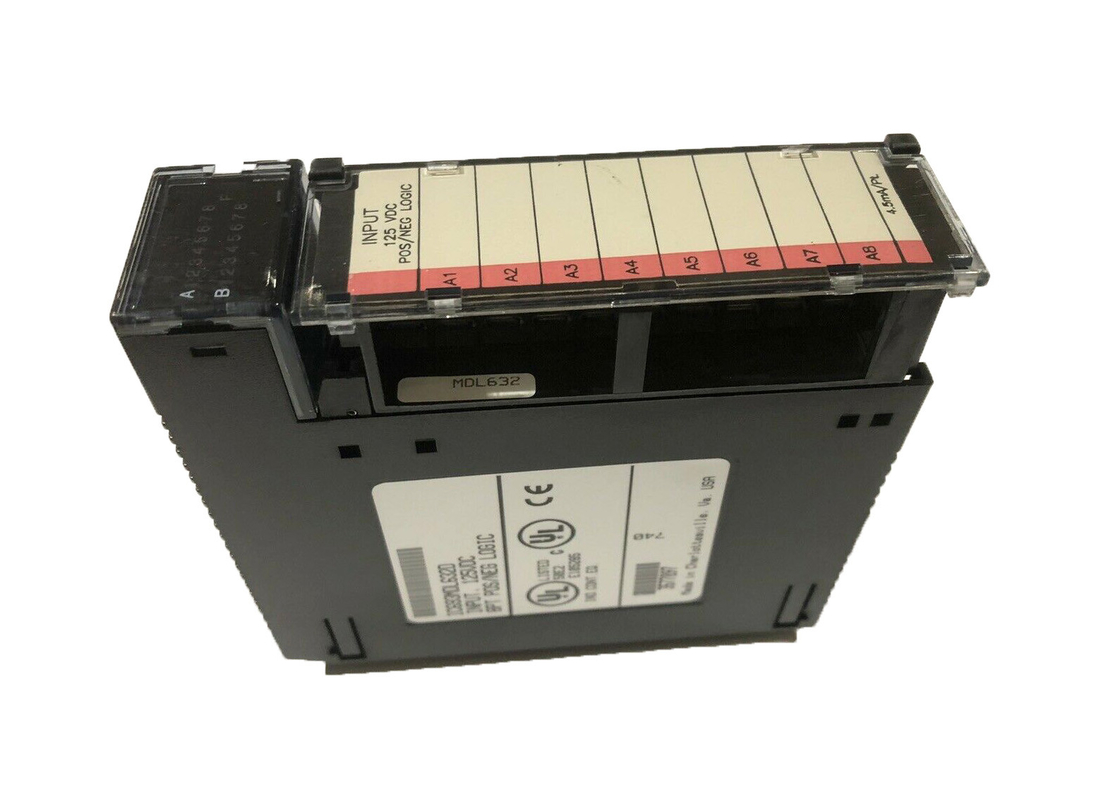

GE FANUC IC693MDL632 Modul Input Logika Positif/Negatif DC 125 Volt
Detail produk:
| Tempat asal: | Amerika Serikat |
| Nama merek: | GE |
| Nomor model: | IC693MDL632 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Baru dalam kotak aslinya |
| Waktu pengiriman: | 5-8 HARI KERJA |
| Syarat-syarat pembayaran: | T / T |
| Menyediakan kemampuan: | 100 |
|
Informasi Detail |
|||
| Merek: | GE Fanuk | Model: | IC693MDL632 |
|---|---|---|---|
| Seri: | Seri 90-30 | Jenis produk: | Modul Masukan |
| logika: | Positif negatif | Tegangan Dinilai: | 125 Volt DC |
| Rentang tegangan input: | 0 hingga 150 Volt DC | Input: | 8 |
| Isolasi antara sisi bidang dan sisi logika: | 1500 Volt | Jaminan: | 1 tahun |
| Menyoroti: | Modul Input Logika Negatif 24VDC,Modul Input Logika Positif 24VDC,Modul Output Logika Negatif 2A |
||
Deskripsi Produk
GE FANUC IC693MDL632, 125 Volt DC Positif/Negatif Logic Input Module
Deskripsi Produk
GE Fanuc IC693MDL632 adalah modul Input Logika Positif/Negatif DC 125 volt.Modul ini memiliki 8 titik input yang terpisah, dibagi rata antara dua kelompok yang terisolasi.Commons tidak terhubung atau terikat bersama di dalam tubuh modul.
Operator dapat menggunakan modul ini dengan PLC Seri 90-30. Hal ini dilakukan dengan menginstalnya di slot I / O dari 5 slot atau 10 slot base plate.
Untuk mengoperasikan perangkat lapangan, operator harus memasok daya ke mereka. Pertama, perangkat input harus terhubung. Ini dilakukan antara input modul dan bus daya.Ada berbagai perangkat input yang kompatibel dengan karakteristik inputIni termasuk namun tidak terbatas pada saklar kedekatan elektronik, tombol tekan dan saklar batas.
Modul IC693MDL632 dapat memiliki karakteristik logika positif atau negatif.Ini adalah oleh desain. itu dapat tenggelam arus ke pengguna umum atau bus daya negatif dari perangkat input positif logika. sebaliknya,modul dapat sumber arus dari perangkat masukan dan mengirimkannya ke pengguna bus daya umum atau positif.

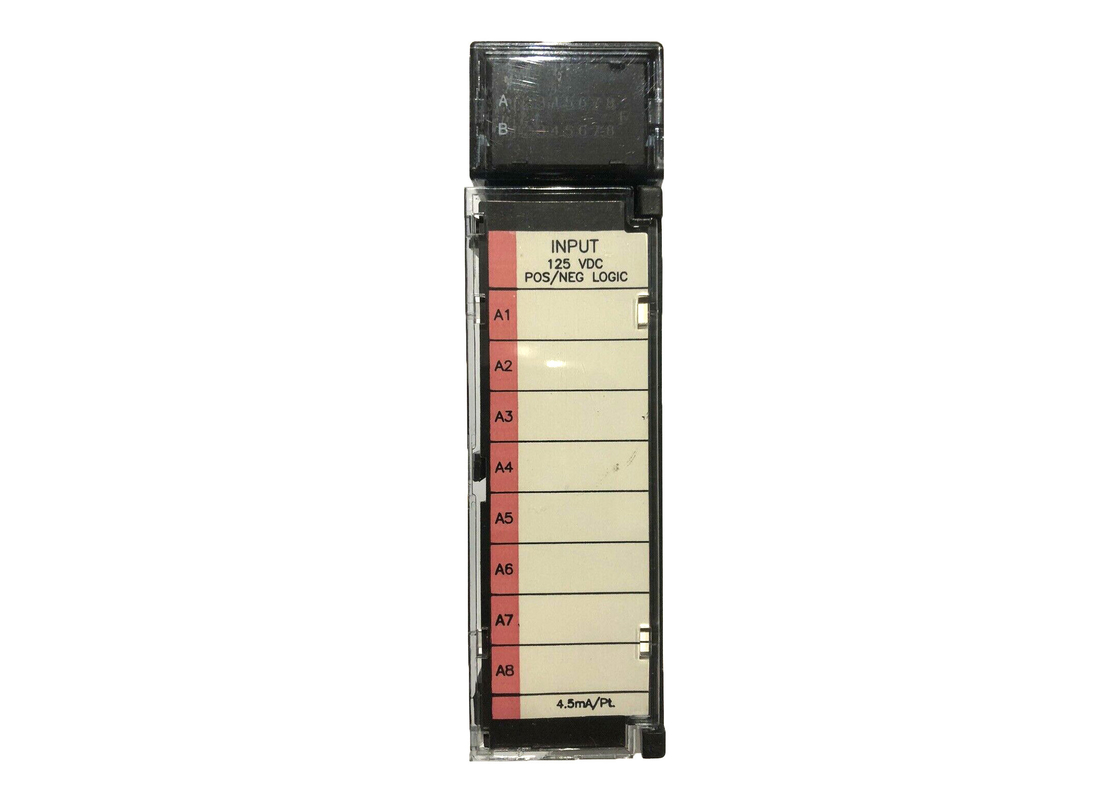

Di bagian atas modul, pengguna akan menemukan blok LED.Ada dua baris indikator horizontal. Karena modul ini hanya memiliki 8 titik, hanya menggunakan baris atas poin 1 sampai 8.

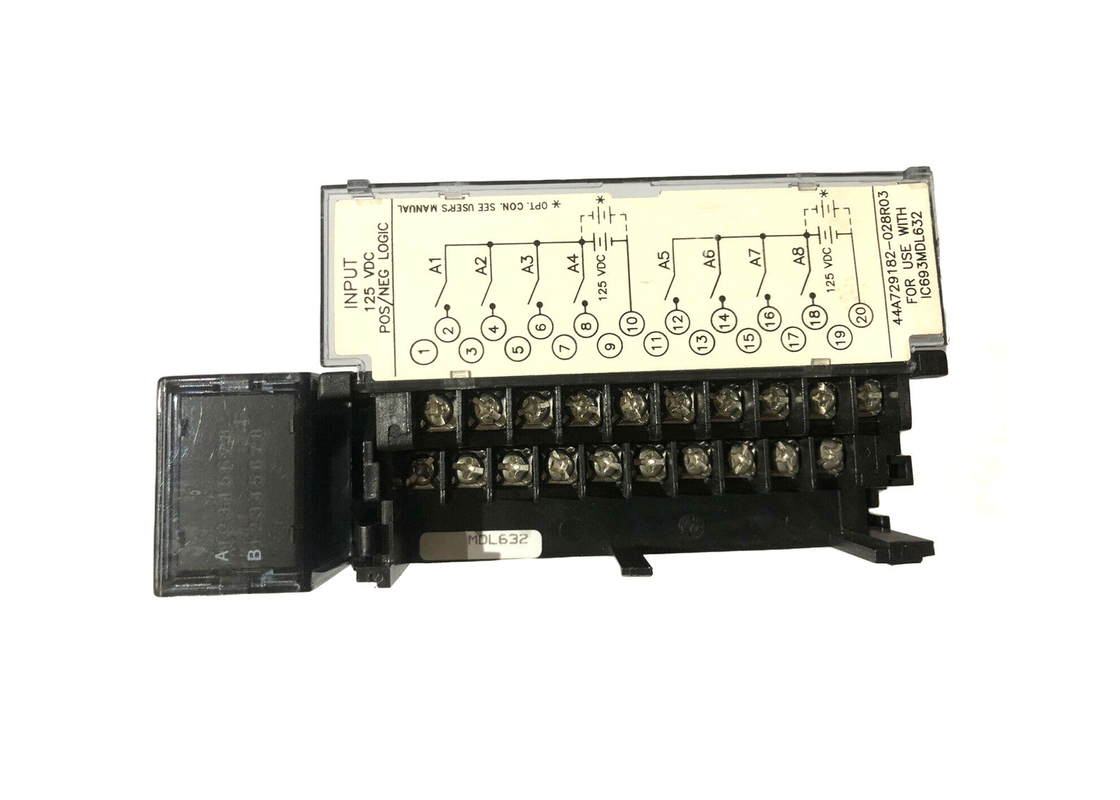

Ada pintu berhalangan pada modul ini dan sisipan antara permukaan dalam dan luar pintu.permukaan sisipan yang menghadap ke bagian dalam modul memiliki informasi tentang kabel sirkuitJuga, informasi identifikasi sirkuit dapat dicatat pada permukaan luar.
Di tepi kiri luar sisipan, pengguna dapat melihat itu merah. ini berwarna-kode untuk membiarkan pengguna tahuIni adalah modul tegangan tinggi.
Spesifikasi Teknis
| Tegangan nominal: | 125 volt DC |
| # dari Input: | 8 |
| Frekuensi: | N/a |
| Input Current: | 4.5 mA |
| Isolasi: | 1500 volt antara sisi medan dan sisi logika |
| Daya DC: | Ya, aku tahu. |
Informasi Teknis
| Tegangan nominal | 125 volt DC (Logika Positif atau Negatif) |
| Jangkauan Tegangan Masuk | 0 sampai +150 volt DC |
| Input per Modult | 8 (dua kelompok dari empat input) |
| Isolasi | 1500 volt antara sisi medan dan sisi logika |
| 500 volt antara kelompok | |
| Input Current | 4.5 mA tipikal |
| Karakteristik input | |
| Tegangan dalam keadaan aktif | 90 sampai 150 volt DC |
| Tegangan off-state | 0 sampai 30 volt DC |
| Saat ini | 3.1 mA |
| Arus Off-state | 1.1 mA maksimum |
| Waktu Tanggapan | 7 ms biasanya |
| Waktu respons mati | 7 ms biasanya |
| Konsumsi Daya Internal | 40 mA dari bus 5 volt pada backplane |
| 36 mA (biasanya) dari input pengguna (semua input) | |
| ON) |
