Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Merek: | GE Fanuk | Model: | IC693MDL230 |
|---|---|---|---|
| Seri: | Seri 90-30 | tipe produk: | Â Modul Input Terisolasi |
| Tegangan: | 120V AC | Input: | 8 |
| Frekuensi: | 50/60 Hertz | Arus Input pada Kecepatan Terukur: | 14,5 mA |
| Isolasi antara sisi bidang dan sisi logika: | 1500V RMS | Jaminan: | 1 tahun |
| Cahaya Tinggi: | Modul Input Logika Negatif 24VDC,Modul Input Logika Positif 24VDC,Modul Output Logika Negatif 2A |
||

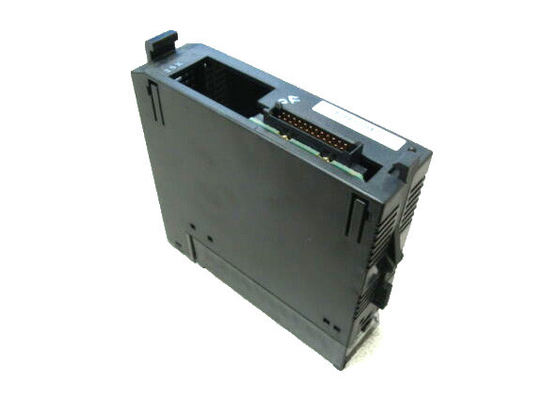

ItuGE Fanuc IC693MDL230 adalah modul Input Terisolasi 120 volt AC.Produk ini dibuat untuk bekerja dengan sistem Pengontrol Logika yang Dapat Diprogram Seri 90-30.
Ada sebuahterminal input daya umum tunggalpada modul ini, yangmenyediakan daya untuk semua 8 titik input.Titik-titik diisolasi dan sirkuit input adalah input reaktif.Karena modul memiliki karakteristik masukan, ini kompatibel secara luas dengan banyak perangkat input yang berbeda.Misalnya, pengguna dapat mengoperasikan modul ini dengan tombol tekan, sakelar kedekatan elektronik, dan sakelar batas untuk beberapa nama.Untuk mengoperasikan perangkat ini, daya harus disuplai ke modul oleh pengguna.Tentu saja, ini harus listrik ACkarena sumber daya DC tidak akan berfungsi dengan modul ini.

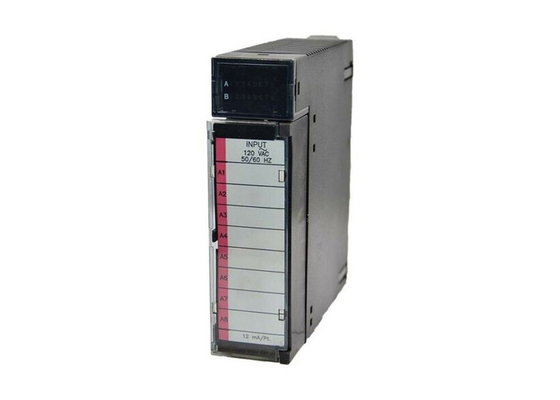

Di bagian atas unit terdapat blok LED.Ini terdiri dari satu baris delapan titik LED, yang mewakili status dari delapan titik input.Indikator LED akan berwarna hijau selama pengoperasian normal.Jika ada masalah, mereka akan menjadi merah.Pintu berengsel pada unit memiliki kartu pintu, yang dapat diselipkan melalui celah saat pintu ditutup.Permukaan luar kartu dapat digunakan untuk merekam informasi identifikasi sirkuit.Tepi kartu ini memiliki garis merah, yang menandakan bahwa ini adalah modul tegangan tinggi.Pengguna dapat memasang modul input terisolasi AC ini di slot I/O pelat dasar apa pun untuk menggunakannya dalam sistem PLC Seri 90-30.
Modul GE Fanuc IC693MDL230 adalah modul input terisolasi yang diproduksi sebagai bagian dari Seri 90-30.Ini memiliki peringkat tegangan AC 120 Volt dan dirancang untuk bekerja dengan sistem GE Fanuc Series 90-30 Programmable Logic Controller (PLC).Modul dilengkapi dengan satu terminal masukan daya umum yang menyediakan daya untuk 8 titik masukan.Semua titik diisolasi, dan sirkuit input adalah input reaktif.Dengan karakteristik inputnya, modul ini kompatibel dengan berbagai perangkat input.Misalnya, pengguna dapat menjalankan modul ini dengan menggunakan tombol tekan, sakelar batas, atau sakelar jarak elektronik.Namun, pengguna harus menyediakan sumber daya eksternal agar modul dapat mengoperasikan perangkat ini.Modul ini menggunakan daya AC karena sumber daya DC tidak bekerja dengannya.
Modul IC693MDL230 dilengkapi dengan blok LED di atas unit yang menampung satu baris dari 8 titik LED yang menunjukkan status masing-masing dari 8 titik input.Indikator LED ini berubah menjadi hijau saat modul dalam operasi normal dan merah saat ada kesalahan sistem.Modul ini memiliki pintu berengsel dengan kartu pintu yang dapat melewati celah setiap kali pintu ditutup.Permukaan luar kartu ini dapat merekam informasi identifikasi sirkuit.Kartu ini dilengkapi dengan garis tepi merah yang berarti bahwa modul tersebut adalah perangkat bertegangan tinggi.Operator dapat memasang modul input terisolasi IC693MDL230 AC di salah satu slot I/O pelat dasar di sistem Programmable Logic Controller Seri 90-30 yang menampungnya.
| Nilai Tegangan: | AC 120Volt |
| # Input: | 8 |
| Frekuensi: | 50/60 Hz |
| Masukan Saat Ini: | 14,5 mA pada tegangan pengenal |
| Isolasi: | 1500 volt RMS antara sisi medan dan sisi logika |
| Daya DC: | TIDAK |
| Nilai Tegangan | 120 volt AC, 50/60 Hz |
| Rentang Tegangan Masukan | 0 hingga 132 volt AC, 50/60 Hz |
| Input per Modul | 8 (setiap titik input memiliki kesamaan yang terpisah) |
| Isolasi | 1500 volt RMS antara sisi medan dan sisi logika |
| 500 volt RMS antara input | |
| Masukan Arus | 14,5 mA (tipikal) pada voltase pengenal |
| Karakteristik Masukan: | |
| Tegangan Aktif | 74 hingga 132 volt AC |
| Tegangan Mati | AC 0 sampai 20 volt |
| Arus Aktif | minimal 6 mA |
| Arus Tidak Aktif | Maksimum 2,2 mA |
| Pada Waktu respons | Maksimum 30 ms |
| Waktu respons mati | maksimum 45 mdtk |
| Konsumsi daya | 60 mA (semua input aktif) dari bus 5 volt di pesawat belakang |
