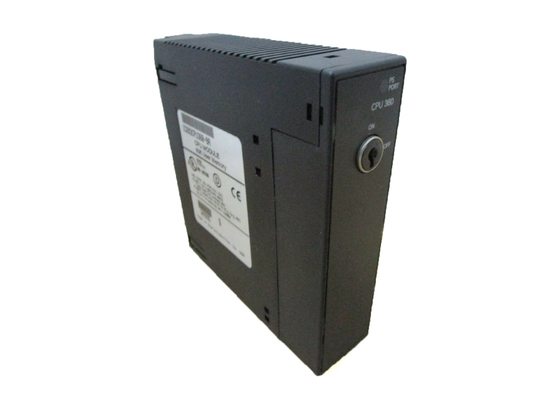

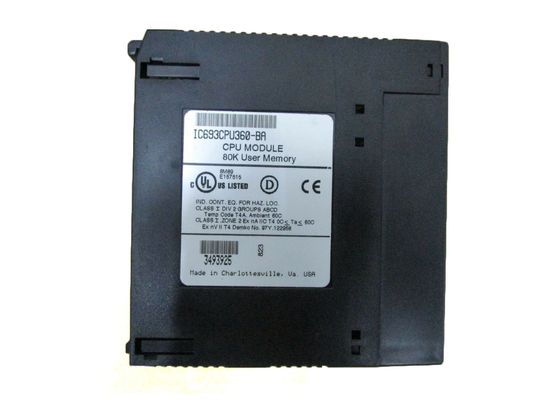

GE FANUC IC693CPU360, modul CPU slot tunggal, sistem PLC Seri 90/30
Detail produk:
| Tempat asal: | Amerika Serikat |
| Nama merek: | GE |
| Nomor model: | IC693CPU360 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Baru dalam kotak aslinya |
| Waktu pengiriman: | 5-8 HARI KERJA |
| Syarat-syarat pembayaran: | T / T |
| Menyediakan kemampuan: | 100 |
|
Informasi Detail |
|||
| Merek: | GE Fanuk | Model: | IC693CPU360 |
|---|---|---|---|
| Seri: | Seri 90-30 | Jenis produk: | CPU |
| Mikroprosesor: | 80386EX | poin I/O: | 4096 |
| Peringkat Input Tegangan: | 5V DC | Konsumsi saat ini: | 670 mA |
| Daftar Memori: | 9999 kata | Suhu operasi: | 0-60 derajat Celcius |
| Menyoroti: | Modul Input Logika Negatif 24VDC,Modul Input Logika Positif 24VDC,Modul Output Logika Negatif 2A |
||
Deskripsi Produk
Deskripsi Produk
GE Fanuc IC693CPU360 adalah Central Processing Unit (CPU) 360 Module.Ini adalah modul CPU slot tunggal dengan 4096 titik I / O diskrit di 8 rak.
Tingkat pemindaian yang khas dari modul CPU 360 adalah 0,22 mS per 1K memori logika.Meskipun modul tidak memiliki serangkaian port built-in, itu dapat menggunakan konektor pada sumber daya PLC. Modul ini memiliki RAM dan memori Flash dan seperti modul IC693 lainnya, itu kompatibel dengan Firmware v.10.60. Unit ini kompatibel dengan seri 90-30 dari GE Fanuc. Saat menggunakan CPU ini dengan aplikasi entry-level dengan jumlah I/O rendah, CPU tertanam ke dalam backplane.Ini membuat semua slot tersedia untuk input atau penggunaan output.Ethernet, berbagai modul bus, dan perangkat kontrol adalah beberapa perangkat yang kompatibel yang dapat beroperasi dengan modul CPU ini.
Model CPU kelas menengah modular dan tersedia dalam berbagai ukuran memori.Rentang ini juga mencakup model dengan kemampuan kinerja yang berbeda dan peningkatan fungsionalitas seperti dukungan modul Coprocessor yang dapat diprogramCPU berkinerja tinggi didasarkan pada prosesor 386EX terbaru.
Ini memungkinkan perhitungan cepat dan throughput tinggi. modul ini dapat menangani hingga 4.096 titik I / O dan mereka mulai di 32K memori dan dapat diprogram dalam sejumlah bahasa standar.IC693CPU360 adalah CPU berkinerja tinggi.
Spesifikasi Teknis
| Kecepatan prosesor: | 25 MHz |
| Titik I/O: | 2048 |
| Memori Daftar: | 240KBytes |
| Matematika titik terapung: | Ya, aku tahu. |
| Sistem 32 BIT | |
| Prosesor: | 80386EX |
Informasi Teknis
CPU360 Nomor katalog IC693CPU360
| Tipe CPU | Modul CPU slot tunggal |
| Total Baseplate per Sistem | 8 (baseplate CPU + 7 ekspansi dan/atau remote) |
| Beban yang Dibutuhkan dari Pasokan Daya | 670 miliampere dari pasokan +5 VDC |
| Kecepatan prosesor | 25 MegaHertz |
| Tipe prosesor | 80386EX |
| Suhu operasi | 0 sampai 60 derajat C (32 sampai 140 derajat F) lingkungan |
| Tingkat Pemindaian Biasa | 0.22 milidetik per 1K logika (kontak Boolean) |
| Memori Program Pengguna (maksimum) | Dimulai dengan firmware rilis 9.0, 240K Bytes. Catatan: Ukuran sebenarnya dari memori program pengguna yang tersedia tergantung pada jumlah yang dikonfigurasi untuk tipe memori kata yang dapat dikonfigurasi %R, %AI, dan %AQ (lihat di bawah). Untuk firmware sebelum Rilis 9.0, ukuran tetap adalah 80K byte. |
| Titik Masuk Diskrit - %I | 2,048 |
| Titik output diskrit - %Q | 2,048 |
| Memori Global Diskrit - %G | 1,280 bit |
| Koil internal - %M | 4,096 bit |
| Output (Temporary) Coils - %T | 256 bit |
| Referensi Status Sistem - %S | 128 bit (%S, %SA, %SB, %SC - masing-masing 32 bit) |
| Memori Register - % R | Dimulai dengan firmware rilis 9.0, dapat dikonfigurasi dalam 128 kata dari 128 sampai 16.384 kata dengan Logicmaster dan dari 128 sampai 32.640 kata dengan Control versi 2.2Untuk firmware sebelum rilis 9.0, ukuran tetap adalah 9.999 kata. |
| Input analog - %AI | Dimulai dengan firmware rilis 9.0, dapat dikonfigurasi dalam 128 kata dari 128 sampai 16.384 kata dengan Logicmaster dan dari 128 sampai 32.640 kata dengan Control versi 2.2Untuk firmware sebelum rilis 9.0, ukuran tetap adalah 9.999 kata. |
| Output analog - %AQ | Dimulai dengan firmware rilis 9.0, dapat dikonfigurasi dalam 128 kata dari 128 sampai 16.384 kata dengan Logicmaster dan dari 128 sampai 32.640 kata dengan Control versi 2.2Untuk firmware sebelum rilis 9.0, ukuran tetap adalah 9.999 kata. |
| Sistem Register (hanya untuk melihat tabel referensi; tidak dapat dirujuk dalam program logika) | 28 kata (% SR) |
| Timer/Meter | >2,000 |
| Daftar Shift | Ya, aku tahu. |
| Pelabuhan Serial Terintegrasi | 1 (menggunakan konektor pada catu daya PLC). Mendukung protokol SNP slave dan SNP-X slave. Membutuhkan modul CMM untuk dukungan protokol master SNP/SNP-X, CCM, atau RTU slave; modul PCM untuk dukungan master RTU. |
| Komunikasi | LAN- Mendukung multi drop. juga mendukung Ethernet, FIP, Profibus, GBC, GCM, dan GCM + modul pilihan. |
| Mengganti | Ya, aku tahu. |
| Jam Berbasis Baterai | Ya, aku tahu. |
| Interupsi | Ya, aku tahu. |
| Jenis penyimpanan memori | RAM dan Flash |
| Kompatibilitas PCM/CCM | Ya, aku tahu. |
| Dukungan Matematika Titik Terapung | Ya, berbasis firmware dalam firmware Release 9.0 dan lebih baru. |
