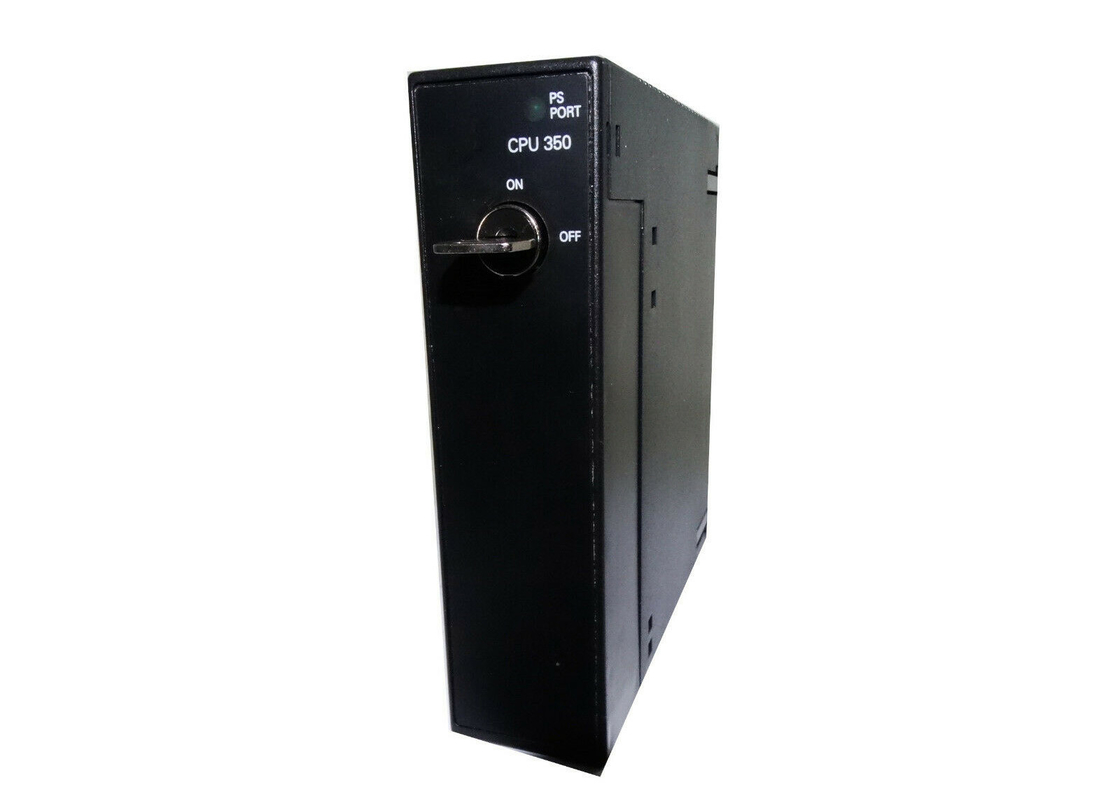

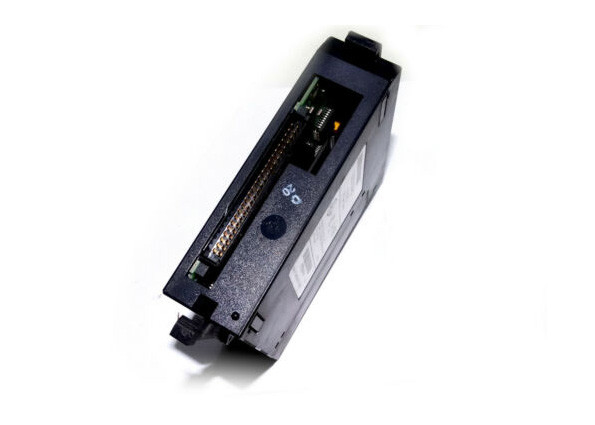

Modul prosesor Seri 90-30 GE FANUC IC693CPU350 Sistem I/O
Deskripsi Produk dari Modul CPU slot tunggal
adalah modul CPU slot tunggal dengan satu pelat dasar CPU dan 7 pelat dasar ekspansi dan/atau jarak jauh. Ia menggunakan tipe prosesor 80386EX dengan kecepatan 25 MHz, beroperasi dengan suhu sekitar 0 hingga 60 derajat Celcius (32 hingga 140 derajat Fahrenheit). CPU ini juga memiliki laju pemindaian tipikal 0,22 mdetik/K dan memori program pengguna maksimum 32K byte. Dilengkapi dengan port serial bawaan yang mendukung protokol slave SNP/SNP-X dan port LAN yang mendukung modul opsi multidrop, Ethernet, FIP, Profibus, GBC, GCM, dan GCM+. Pengontrol mendukung shift register, override, jam yang didukung baterai, kompatibilitas PCM/CCM, fitur interupsi subrutin berkala, Math titik mengambang, dan penyimpanan memori RAM dan flash. Membutuhkan 670 miliampere yang dipasok dari catu daya +5 VDC.IC693CPU350 Modul CPU slot tunggalpengontrol, sistem I/O, dan modul khusus yang dirancang untuk memenuhi tuntutan solusi industri yang fleksibel. Antara lain, ia hadir dengan memori pengguna 32Kbyte, 4K I/O, 8 Rak dan eksekusi logika 0,22mdetik/K. Kompatibel dengan modul canggih seperti Ethernet, berbagai modul bus, dan kontrol. Dirancang dalam satu arsitektur keseluruhan, IC693CPU350 sangat cocok untuk ribuan aplikasi, seperti kontrol gerakan kompleks, penambangan, pengolahan air, kontrol elevator, pengemasan berkecepatan tinggi, cetakan injeksi, penanganan material, pengolahan makanan, pemantauan emisi berkelanjutan, dan banyak lagi. Dengan hanya mengkonfigurasi sistem yang Anda butuhkan, Anda menghemat ruang penting dan mengurangi biaya. Lebih lanjut, IC693CPU350 juga dapat diadaptasi ke berbagai aplikasi seperti: antarmuka digital (untuk tombol tekan, sakelar, sensor jarak, relai, kontaktor, dan banyak perangkat lainnya), modul analog (dengan berbagai tingkat resolusi untuk aplikasi aliran, suhu, atau tekanan), pengkabelan sambungan langsung atau terminasi jarak jauh dan sistem I/O lokal atau jarak jauh.Ia memiliki
komunikasi berkemampuan pengguna Ethernet yang mendukung protokol aplikasi SRTP dan Modbus TCP/IP dan menyediakan tautan waktu nyata untuk sistem yang terhubung. Dengan daya pemrosesan yang terukur, pengguna dapat membuat sistem yang ideal saat ini sambil membiarkan opsi untuk membuat sistem yang lebih kuat besok tanpa mengubah perangkat lunak Anda. Sebuah kontrol gerakan mendukung kinerja tinggi dalam aplikasi point-to-point. Dengan berbagai antarmuka bus lapangan, IC693CPU350 memungkinkan kontrol dan/atau I/O terdistribusi. Pengguna dapat memilih dari berbagai modul antarmuka bus lapangan yang mudah dipasang dan cepat dikonfigurasi. Dapat diprogram dengan Proficy Logic Developer PLC-Machine Edition dan mendukung berbagai bahasa pemrograman seperti Ladder Diagram (LDI), Instruction List (IL), Structural Text (ST), dan C Block. Ini adalah solusi berbiaya rendah dengan CPU dan catu daya yang berlebihan untuk solusi ketersediaan tinggi.IC693CPU350
adalah modul CPU slot tunggal dengan satu pelat dasar CPU dan 7 pelat dasar ekspansi dan/atau jarak jauh. Ia menggunakan tipe prosesor 80386EX dengan kecepatan 25 MHz, beroperasi dengan suhu sekitar 0 hingga 60 derajat Celcius (32 hingga 140 derajat Fahrenheit). CPU ini juga memiliki laju pemindaian tipikal 0,22 mdetik/K dan memori program pengguna maksimum 32K byte. Dilengkapi dengan port serial bawaan yang mendukung protokol slave SNP/SNP-X dan port LAN yang mendukung modul opsi multidrop, Ethernet, FIP, Profibus, GBC, GCM, dan GCM+. Pengontrol mendukung shift register, override, jam yang didukung baterai, kompatibilitas PCM/CCM, fitur interupsi subrutin berkala, Math titik mengambang, dan penyimpanan memori RAM dan flash. Membutuhkan 670 miliampere yang dipasok dari catu daya +5 VDC.Modul CPU slot tunggaldari
IC693CPU350CPU350Modul CPU slot tunggal
| Titik I/O : |
2048 |
| Memori Register : |
19.9KBytes |
| Math Titik Mengambang: |
Ya |
| Sistem 32 BIT |
Ya. Berbasis firmware dalam rilis firmware 9.0 dan yang lebih baru. |
| 80386EX |
|
| Informasi Teknis |
0 hingga 60 derajat C (32 hingga 140 derajat F) sekitar
|
IC693CPU350CPU350Modul CPU slot tunggal
IC693CPU350 Tipe CPU Modul CPU slot tunggal
| Total Pelat Dasar per Sistem |
8 (pelat dasar CPU + 7 ekspansi dan/atau jarak jauh) |
| Beban yang Diperlukan dari Catu Daya |
670 miliampere dari catu daya +5 VDC |
| Kecepatan Prosesor |
25 MegaHertz |
| Tipe Prosesor |
80386EX |
|
|
| Suhu Operasi |
0 hingga 60 derajat C (32 hingga 140 derajat F) sekitar |
|
| Laju Pemindaian Tipikal |
0,22 milidetik per 1K logika (kontak boolean) |
| Memori Program Pengguna (maksimum) |
32K Bytes (tidak dapat dikonfigurasi) |
| Titik Input Diskrit - %I |
2.048 |
| Titik Output Diskrit - %Q |
1.280 bit |
| Memori Global Diskrit - %G |
1.280 bit |
| Koil Internal - %M |
4.096 bit |
| Koil Output (Sementara) - %T |
256 bit |
| Referensi Status Sistem - %S |
128 bit (%S, %SA, %SB, %SC - masing-masing 32 bit) |
| Memori Register - %R |
9.999 kata |
| Input Analog - %AI |
2.048 kata |
| Output Analog - %AQ |
512 kata |
| Register Sistem (hanya untuk melihat tabel referensi; tidak dapat direferensikan dalam program logika pengguna) |
28 kata (%SR) |
| Timer/Penghitung |
>2.000 |
| Shift Register |
Ya |
| Port Serial Bawaan |
Ya. Berbasis firmware dalam rilis firmware 9.0 dan yang lebih baru. |
| Komunikasi |
LAN |
| - Mendukung multidrop. Juga mendukung modul opsi Ethernet, FIP, Profibus, GBC, GCM, GCM+. |
OverrideYa |
| Jam yang Didukung Baterai |
Ya. Berbasis firmware dalam rilis firmware 9.0 dan yang lebih baru. |
| Interupsi |
Ya. Berbasis firmware dalam rilis firmware 9.0 dan yang lebih baru. |
| Jenis Penyimpanan Memori |
RAM dan Flash |
| Kompatibilitas PCM/CCM |
Ya |
| Dukungan Math Titik Mengambang |
Ya. Berbasis firmware dalam rilis firmware 9.0 dan yang lebih baru. |
|
|
