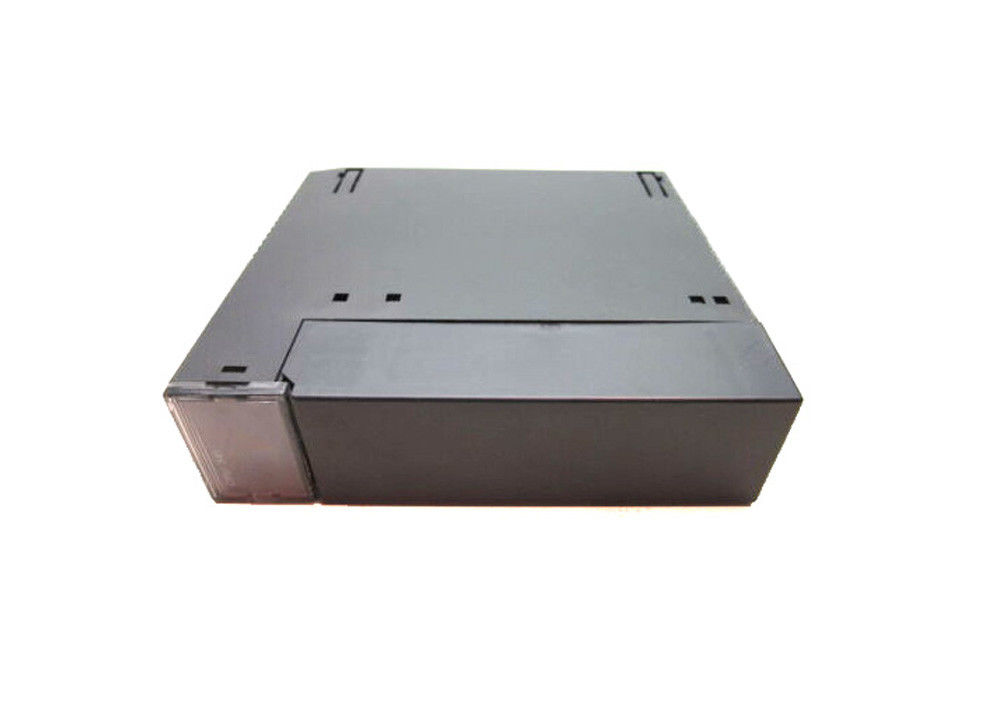

IC693CPU341 GE FANUC Modul CPU Seri 90-30 dengan 20 Megahertz
Deskripsi Produk
Umum:Modul IC693CPU341 anggota GE Fanuc 90-30 Series merupakan modul CPU slot tunggal yang dilengkapi dengan 5 baseplate. Ini berisi 4 pelat dasar jarak jauh dan/atau ekspansi selain 1 pelat dasar CPU. Dilengkapi dengan prosesor 80C188XL.
Kekuatan:Ini berjalan pada 20 MHz dan membutuhkan beban 490 miliampere dari catu daya pengenal +5 VDC. Modul ini beroperasi pada kisaran suhu sekitar 0 hingga 60 derajat Celcius (atau 32 hingga 140 derajat Fahrenheit).
Ingatan:Kecepatan rata-rata CPU ini adalah 0,3 milidetik per 1K logika (juga dikenal sebagai kontak Boolean). Dengan memori program pengguna maksimum sebesar 80K byte, IC693CPU341 memiliki memori register (%R) sebanyak 9999 kata; memori global diskrit (%G) sebanyak 1280 bit, kumparan internal (%M) sebanyak 1024 bit, kumparan keluaran (sementara) (%T) sebanyak 256 bit, dan referensi status sistem (%S) sebanyak 128 bit (dengan %S, %SA, %SB, %SC masing-masing memiliki 32 bit).
masukan/keluaran:Input analog (%AI) dan output (%AQ) masing-masing berjumlah 1024 dan 256 kata. Input diskrit (%I) dan output (%Q) masing-masing berjumlah 512. Ini memiliki register sistem 16 kata (%SR) yang digunakan untuk melihat tabel referensi saja dan tidak dapat direferensikan dalam program logika pengguna.
Spesifik:CPU ini memiliki port serial bawaan tunggal, yang memerlukan konektor ke catu daya PLC yang digunakan dalam sistem. Port ini mendukung protokol budak SNP/SNP-X. IC693CPU341 memiliki kompatibilitas PCM/CCM, meskipun memerlukan modul CMM untuk mendukung master SNP/SNP-x, CCM, atau dukungan slave RTU. Ini juga memerlukan modul PCM untuk mendukung master RTU.
LAN:IC693CPU341 memiliki Jaringan Area Lokal (LAN) yang terpasang. Fitur ini memungkinkan CUP untuk mendukung berbagai modul opsi, seperti modul opsi FIP, Profibut, multidrop, Ethernet, GBC, GMC, dan GCM+. Versi awalnya memiliki RAM dan EPROM atau EEPROM opsional untuk penyimpanan memori. Versi baru, dimulai dengan versi perangkat keras IC693CPU341-J dan firmware Rilis 4.61, hanya mendukung RAM dan Flash opsional untuk kebutuhan memori tambahan.
Spesifikasi Teknis
| Kecepatan Prosesor |
20MHz |
| Poin I/O |
512 |
| Daftarkan Memori |
19,9 KByte |
| Matematika Titik Mengambang |
TIDAK |
| Sistem 16 BIT |
Ya |
| Prosesor |
80C188XL
|
Informasi Teknis
CPU341 Nomor Katalog IC693CPU341
| Jenis CPU |
Modul CPU slot tunggal |
| Total Pelat Dasar per Sistem |
5 (1 pelat dasar CPU + 4 ekspansi dan/atau jarak jauh) |
| Diperlukan Beban dari Catu Daya |
490 miliampere dari suplai +5 VDC |
| Kecepatan Prosesor |
20 MegaHertz |
| Jenis Prosesor |
80C188XL |
| Suhu Operasional |
Suhu sekitar 0 hingga 60 derajat C (32 hingga 140 derajat F). |
| Kecepatan Pemindaian Khas |
0,3 milidetik per 1K logika (kontak boolean) |
| Memori Program Pengguna (maksimum) |
80K Byte |
|
Titik Masukan Diskret - %I
Titik Keluaran Terpisah - %Q
|
512
512
|
| Memori Global Diskrit - %G |
1280 bit |
| Kumparan Internal - %M |
1024 bit |
| Kumparan Keluaran (Sementara) - %T |
256 bit |
| Referensi Status Sistem - %S |
128 bit (%S, %SA, %SB, %SC - masing-masing 32 bit) |
| Daftarkan Memori - %R |
9999 kata |
| Masukan Analog - %AI |
1024 kata |
| Keluaran Analog - %AQ |
256 kata |
| Register Sistem (hanya untuk melihat tabel referensi; tidak dapat direferensikan dalam program logika pengguna) |
16 kata (%SR) |
| Pengatur Waktu/Penghitung |
>2000 |
| Register Pergeseran |
Ya |
| Port Bawaan |
1 (menggunakan konektor pada catu daya PLC). Mendukung protokol budak SNP/SNP-X. Memerlukan modul CMM untuk dukungan master SNP/SNP-X, CCM, atau slave RTU; Modul PCM untuk dukungan master RTU. |
| Komunikasi |
LAN- Mendukung multidrop. Juga mendukung modul opsi Ethernet, FIP, Profibus, GBC, GCM, GCM+. |
| Mengesampingkan |
Ya |
| Jam yang Didukung Baterai |
Ya |
| Interupsi |
Ya |
| Jenis Penyimpanan Memori |
RAM dan EPROM atau EEPROM opsional untuk versi awal. Dimulai dengan versi perangkat keras IC693CPU341-J dan firmware Rilis 4.61, hanya RAM dan Flash opsional yang didukung. |
| Kompatibilitas PCM/CCM |
Ya |
