Ge Fanuc Ic693cpu313 Cpu Tertanam Perangkat Lunak Pemrograman 5-Slotted

Ge Fanuc Ic693cpu313, CPU Tertanam, Perangkat Lunak Pemrograman, 5-Slot

Deskripsi Produk

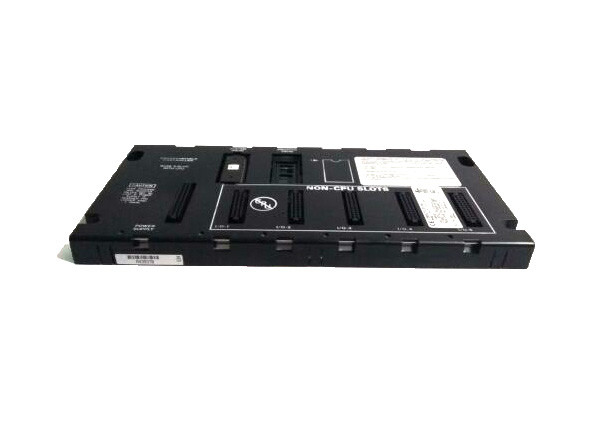

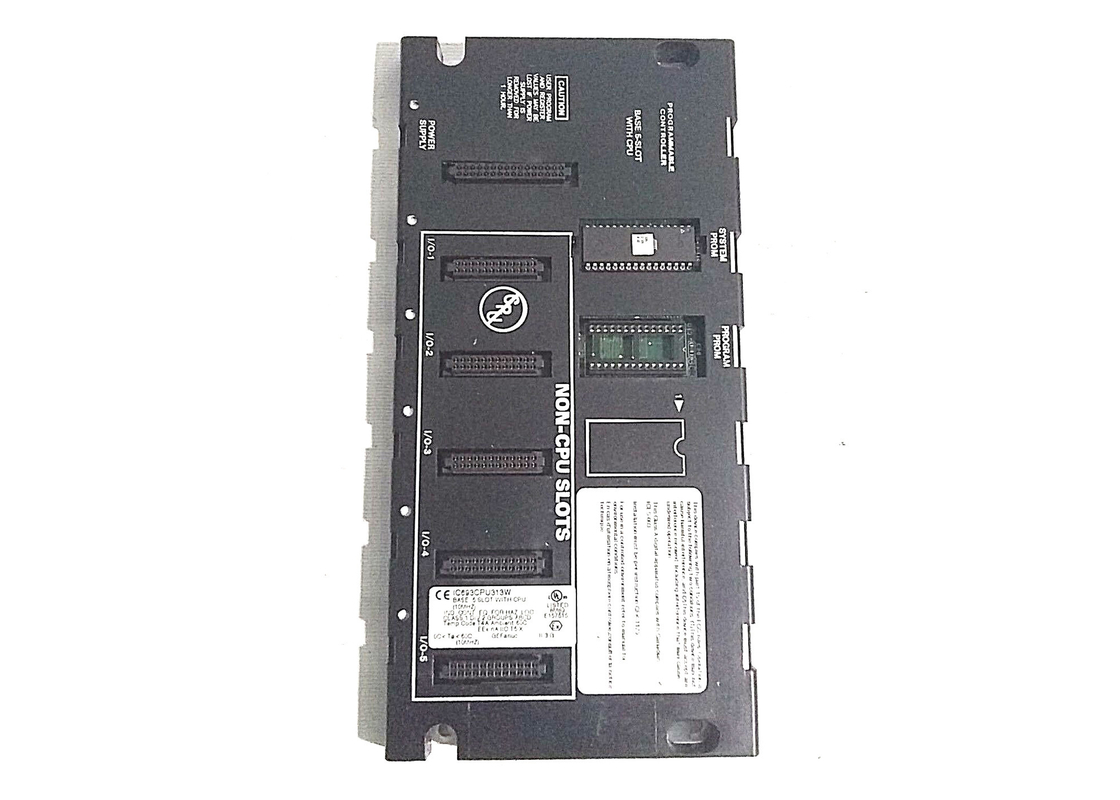

GE Fanuc IC693CPU313 adalah CPU tertanam dengan pelat dasar 5-slot yang berisi satu pelat dasar per sistem.Modul ini mencapai kecepatan pemrosesan 10 MHz dengan prosesor 80188. Daya yang dibutuhkan untuk menjalankan fungsinya adalah 5 VDC dan arus yang ditarik oleh modul ini adalah 430 mA.Pengoperasian modul ini terjadi pada rentang suhu dari 0°C hingga 60 °C.

IC693CPU313 dilengkapi dengan memori pengguna maksimum 12 KB untuk pemrograman yang dialokasikan dalam berbagai jenis memori.Memori pengguna yang terkait dengan input Analog (%AI) dan output Analog (%AO) masing-masing adalah 64 kata dan 32 kata. Modul ini membutuhkan memori 128 bit untuk referensi status sistem di mana setiap jenis sub-memori membutuhkan 32 bit. Memori juga dialokasikan untuk register sistem (%SR) sebanyak 16 kata. Memori register juga memiliki ruang maksimum untuk menyimpan hingga 1024 kata data. Memori yang terkait dengan koil internal (%M) dan koil output sementara (%T) masing-masing adalah 1024 bit dan 264 bit. Memori utama di IC63CPU313 adalah memori global diskrit (%G) yang berukuran 1280 bit.

Komunikasi dengan modul lain dilakukan melalui LAN yang mendukung multidrop. IC693CPU313 juga mendukung modul opsional seperti GCM, GCM+, Ethernet, Profibus, FIP, GBC, dll.Penyimpanan memori yang digunakan dalam modul ini adalah RAM atau EPROM.Modul ini dapat mencapai laju pemindaian 0,6 milidetik/1K dan dilengkapi dengan satu port bawaan yang mendukung protokol seperti SNP slave dan SNP-X slave.

CPU IC693CPU313 adalah CPU tertanam GE Fanuc dari lini Seri 90-30. Ini adalah backplane CPU dengan modul CPU yang tertanam langsung di dalamnya. CPU tertanam IC693CPU313 beroperasi dengan kecepatan prosesor 10 Megahertz dan prosesornya adalah prosesor 80188. Ini adalah CPU turbo. Pelat dasar CPU tertanam IC693CPU313 hanya memiliki 5 slot untuk modul (ditambah 1 slot di sisi paling kiri yang hanya untuk menampung catu daya.) Namun, ia dapat terhubung ke jenis pelat dasar lain seperti pelat dasar jarak jauh dan pelat dasar ekspansi dalam pengontrol logika yang dapat diprogram Seri 90-30 atau PLC, dan pelat dasar ini akan menyediakan slot tambahan untuk modul. CPU tertanam IC693CPU313 tidak dapat dihubungkan ke perangkat PCM dan CCM, tetapi dapat mengakomodasi sebagian besar modul opsi dan modul I/O.

CPU tertanam GE Fanuc Seri 90-30 IC693CPU313 hanya memiliki 1 port komunikasi. Port komunikasi ini memungkinkan CPU tertanam untuk berkomunikasi dengan perangkat lain melalui protokol SNP slave dan protokol SNP-X slave. Jenis memori yang dapat didukung oleh CPU tertanam IC693CPU313 termasuk RAM, dan EPROM atau EEPROM untuk aplikasi khusus. Rentang suhu pengoperasian sekitar untuk backplane CPU tertanam ini adalah dari 0 hingga 60 derajat Celcius atau dari 32 hingga 140 derajat Fahrenheit. CPU ini tidak dapat mendukung matematika titik mengambang. CPU tertanam Seri 90-30 IC693CPU313 menarik arus 430 miliampere pada tegangan backplane 5 Volt DC. Ia dapat berkomunikasi dengan modul lain melalui LAN yang mendukung pengaturan multi-drop.

Spesifikasi Teknis

Spesifikasi Teknis untuk IC693CPU313
