Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Merek: | GE Fanuk | Model: | IC693CMM311 |
---|---|---|---|
Seri: | Seri 90-30 | tipe produk: | Modul Koprosesor Komunikasi |
Tenaga Dalam: | 400 mA pada 5V DC | Protokol komunikasi: | GE Fanuc CCM, RTU (Modbus), SNP |
Port Serial 1: | RS-232 | Port Serial 2: | RS-232 atau RS-485 |
Kesesuaian: | Seri 90-30 CPU modular | Modul CPU yang Kompatibel: | 311, 313, dan 323 |
Cahaya Tinggi: | Pengontrol Logika yang Dapat Diprogram 30VDC,Modul Simulator Input 150Hz,Modul Input Arus Analog 250Ohm |

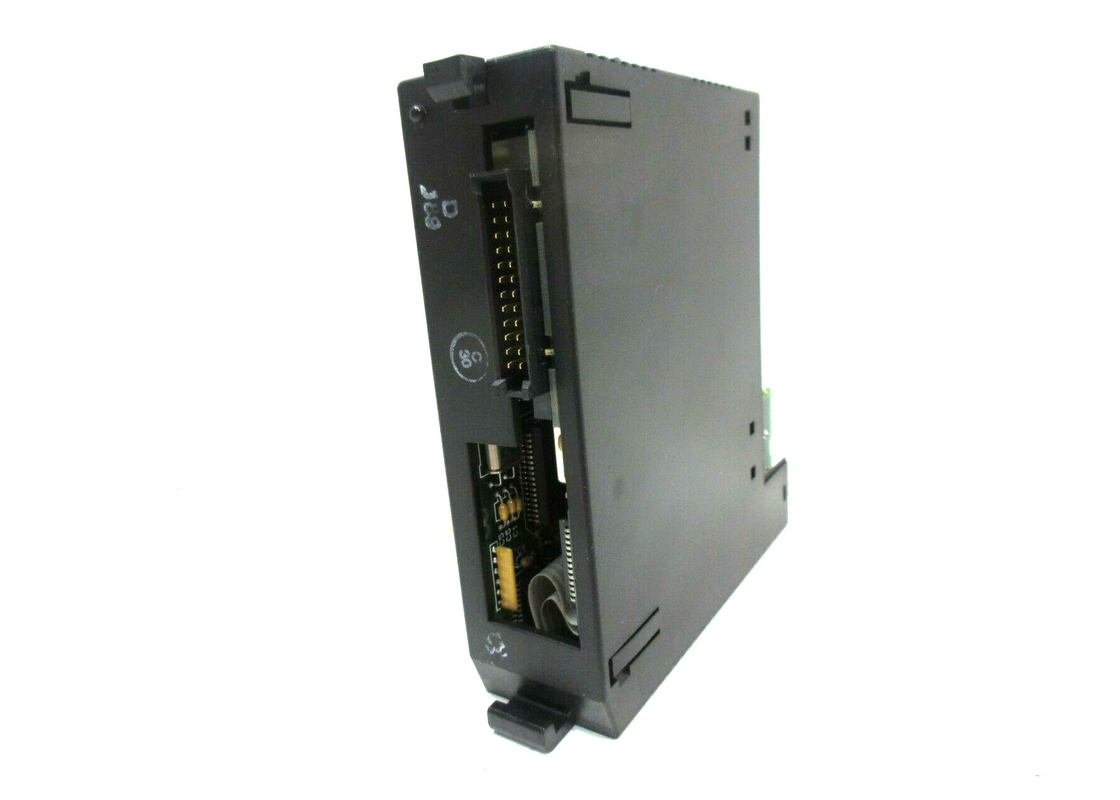

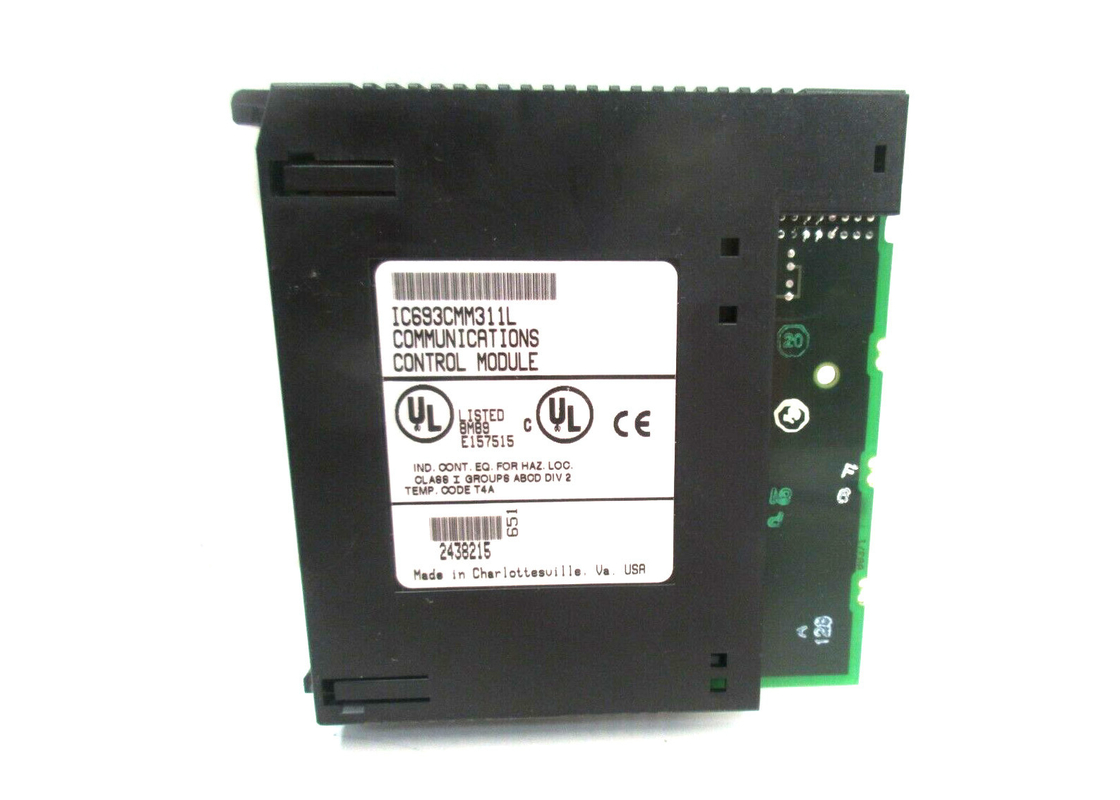

GE Fanuc IC693CMM311 adalah Modul Koprosesor Komunikasi.Komponen ini menyediakan koprosesor berkinerja tinggi untuk semua CPU modular Seri 90-30.Itu tidak dapat digunakan dengan CPU tertanam.Ini mencakup model 311, 313, atau 323. Modul ini mendukung protokol komunikasi GE Fanuc CCM, protokol SNP, dan protokol komunikasi slave RTU (Modbus).Dimungkinkan untuk mengkonfigurasi modul menggunakan perangkat lunak konfigurasi.Alternatifnya, pengguna dapat memilih pengaturan default.Ini memiliki dua port serial.Port 1 mendukung aplikasi RS-232 sementara Port 2 mendukung aplikasi RS-232 atau RS-485.Kedua port disambungkan ke konektor tunggal modul.Untuk itu, modul telah dilengkapi dengan kabel wye (IC693CBL305) untuk memisahkan kedua port agar pengkabelan lebih mudah.
Dimungkinkan untuk menggunakan hingga 4 Modul Koprosesor Komunikasi dalam sistem yang memiliki CPU 331 atau lebih tinggi.Ini hanya dapat dilakukan melalui pelat dasar CPU.Pada versi sebelum 4.0, modul ini menampilkan kasus khusus ketika kedua port dikonfigurasikan sebagai perangkat slave SNP.Nilai ID –1 dalam permintaan Cancel Datagram yang diterima di salah satu perangkat slave akan berakhir dengan membatalkan semua Datagram yang dibuat di kedua perangkat slave dalam CMM yang sama.Ini berbeda dengan modul CMM711, yang tidak memiliki interaksi antara datagram yang dibuat pada port serial.Versi 4.0 dari IC693CMM311, yang dirilis pada Juli 1996, mengatasi masalah tersebut.Versi modul yang lebih lama yang mengalami masalah ini harap hubungi kami untuk perbaikan.
Modul Koprosesor Komunikasi GE Fanuc IC693CMM311 berfungsi sebagai prosesor ekspansi yang secara khusus ditugaskan untuk komunikasi eksternal CPU modular Seri 90-30, khususnya dengan model 311, 313, atau 323.Beberapa protokol komunikasi yang didukung oleh Modul Koprosesor Komunikasi GE Fanuc IC693CMM311 adalah protokol GE Fanuc CCM, SNP, dan RTU Modbus.Serial Port 2 dapat menerima komunikasi RS-232 atau RS-485 sesuai kebutuhan.Kabel wye yang dijual terpisah (nomor komponen IC693CBL305) diperlukan untuk koneksi protokol RS-232 atau RS-485 karena kedua protokol serial berbagi port koneksi yang sama.Serial Port 1 secara eksklusif didedikasikan untuk aplikasi RS-232.Peringkat tegangan operasi adalah 5 Volt DC dan diambil dari backplane PLC, dan peringkat saat ini adalah 400 miliampere.
Modul Koprosesor Komunikasi GE Fanuc IC693CMM311 mudah dikonfigurasi dengan menggunakan alat konfigurasi genggam berpemilik atau perangkat lunak berpemilik pada komputer pribadi dengan kartu PCI.Satu-satunya LED indikator yang terlihat pada modul koprosesor komunikasi adalah LED "MODULE OK", dan LED status dari kedua port serial.LED “MODULE OK” untuk Modul Koprosesor Komunikasi GE Fanuc IC693CMM311 akan mati jika modul tidak beroperasi, akan menyala saat modul bekerja dengan benar, dan akan terus berkedip selama diagnostik penyalaan.Semua informasi yang diperlukan untuk mengontrol proses komunikasi yang paling umum sudah dimuat sebelumnya ke perangkat, jadi tidak diperlukan penyesuaian tambahan untuk mengaktifkan dan menjalankan modul segera setelah membongkarnya.
Tipe Modul: | Komunikasi Co-Processor |
Protokol Komunikasi: | GE Fanuc CCM, RTU (Modbus), SNP |
Tenaga Dalam: | 400 mA @ 5 VDC |
Kom.Pelabuhan: | |
Pelabuhan 1: | Mendukung RS-232 |
Pelabuhan 2: | Mendukung RS-232 atau RS-485 |
