IC693CHS397 GE FANUC Modul Dasar CPU I/O Modular 5 Slot

Deskripsi Produk

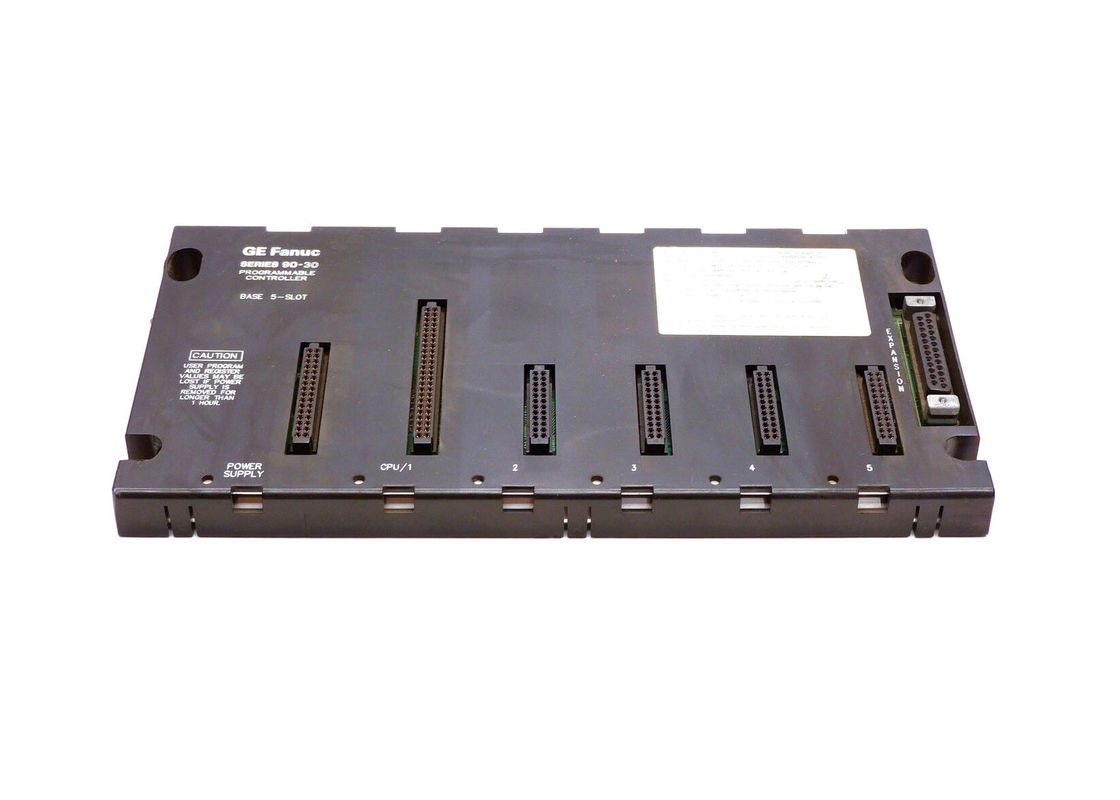

GE Fanuc IC693CHS397 adalah pelat dasar CPU modular 5-slot.
Untuk mengoperasikan pelat dasar, pengguna harus memasang modul catu daya ke slot kiri.
Slot ini unik dalam ukuran dan jenisnya, karena hanya mendukung modul catu daya.
Slot ini tidak diberi nomor. Di slot 1, CPU atau modul opsi khusus harus dipasang. Mirip dengan slot 2, slot ini unik dalam ukuran dan jenisnya,
karena hanya dapat mendukung modul CPU atau modul opsi khusus, misalnya Pemindai I/O Jarak Jauh FIP (IC693BEM330). Slot 1
dilabeli CPU/1.

Untuk semua slot yang diberi nomor 2 dan di atasnya, pengguna dapat memasang modul opsi atau modul I/O. Slot ini berukuran dan bertipe unik,
sehingga akan mendukung salah satu dari keduanya. Pelat dasar CPU modular dapat mendukung pelat dasar ekspansi dan jarak jauh.Oleh karena itu, di ujung kanan
pelat dasar, terdapat konektor ekspansi betina. Ini adalah tipe D 25-pin, yang memungkinkan pengguna untuk terhubung ke pelat dasar
Ekspansi atau Jarak Jauh.

Jika ada fitur tambahan yang diinginkan, pengguna dapat mengakomodasinya. Ini karena CPU bersifat modular. Ini memungkinkan pengguna untuk
mengganti atau mengubahnya ke tipe yang berbeda.Untuk satu sistem, maksimum satu pelat dasar CPU dapat digunakan.Setiap tambahan
harus berupa pelat dasar ekspansi atau jarak jauh. Secara default, pelat dasar CPU modular seperti IC693CHS397 selalu ditetapkan Rak
Nomor 0.

Spesifikasi Teknis

Informasi Teknis

Pelat Dasar CPU Modular

Modul Catu Daya harus dipasang ke slot kiri (yang tidak diberi nomor) dari pelat dasar ini. Slot kiri memiliki ukuran dan jenis yang unik yang hanya mendukung modul Catu Daya. modul.

Modul CPU (atau modul Opsi khusus) harus dipasang di Slot 1 dari pelat dasar ini. Slot 1 memiliki ukuran dan jenis yang unik yang hanya mendukung modul CPU atau modul Opsi khusus seperti Pemindai I/O Jarak Jauh FIP (IC693BEM330). Slot 1 diberi label CPU/1.

Slot yang diberi nomor 2 dan di atasnya memiliki ukuran dan jenis yang unik yang hanya mendukung modul I/O atau Opsi. modul.

Pelat dasar ekspansi dan jarak jauh didukung, sehingga konektor ekspansi betina tipe D 25-pin terletak di ujung kanan pelat dasar untuk terhubung ke pelat dasar ekspansi atau jarak jauh.

Karena CPU bersifat modular, dapat diganti atau diubah ke tipe lain jika fitur tambahan diinginkan. diinginkan.

Hanya satu pelat dasar CPU yang diizinkan per sistem. Jika lebih dari satu pelat dasar digunakan dalam sistem, pelat dasar tambahan harus berupa tipe Ekspansi atau Jarak Jauh. • Pelat dasar CPU modular selalu ditetapkan, secara default, Nomor Rak 0.
