Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Merek: | GE Fanuk | Model: | IC693ALG442 |
|---|---|---|---|
| Seri: | Seri 90-30 | Jenis produk: | Modul Kombinasi |
| Jumlah saluran: | 6 | Jumlah output: | 2 |
| Jumlah input: | 4 | Jumlah Terminal Blok Konektor: | 20 |
| Tegangan nominal: | 24 Volt DC | Arus keluaran: | 0 hingga 20 miliampere, 4 hingga 20 miliampere |
| Menyoroti: | Pengontrol Logika yang Dapat Diprogram 30VDC,Modul Simulator Input 150Hz,Modul Input Arus Analog 250Ohm |
||

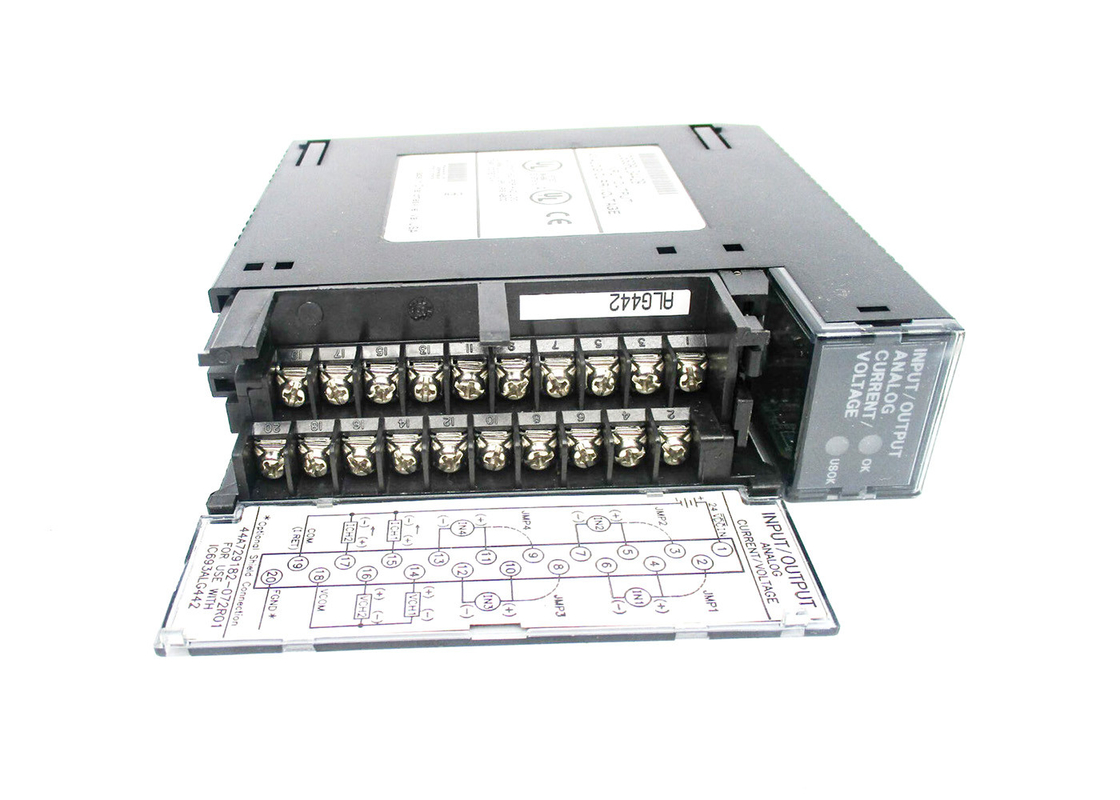

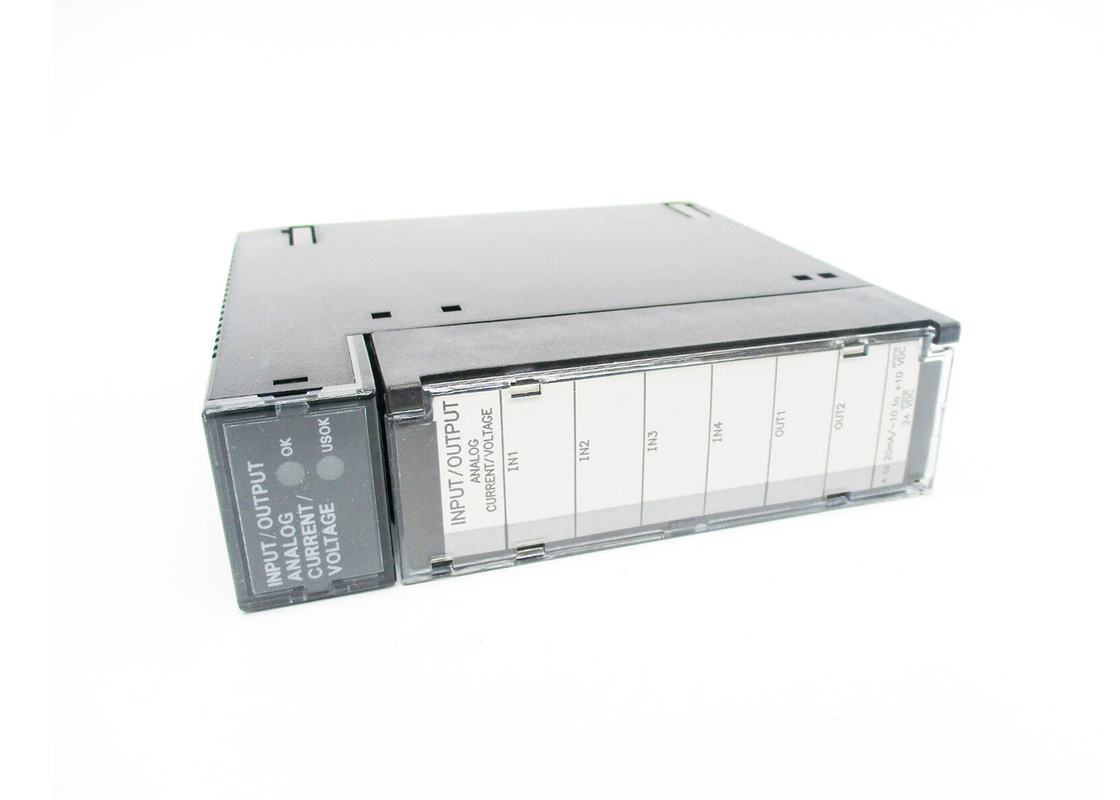

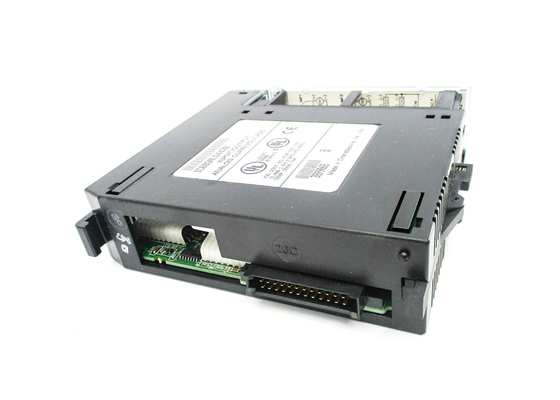

GE Fanuc IC693ALG442 adalah modul I/O analog dari sistem PLC seri 90-30 GE Fanuc. Ia memiliki empat saluran input dan dua saluran output. Catu daya untuk modul ini adalah catu daya +5VDC khas dari CPU dengan arus maksimum 95mA dan gabungan catu daya eksternal. Catu daya eksternal untuk modul ini memiliki nilai tipikal 24 VDC tetapi dapat bervariasi dari 20 hingga 30 VDC. Peringatan: Menghubungkan modul ini ke pelat dasar saat daya menyala berbahaya dan dapat merusak komponen sistem. Modul ini harus dipasang di dalam selungkup logam dengan kabel eksternal.
Ada enam jenis modul I/O untuk seri 90-30 dari PLC GE Fanuc. Ini adalah modul Diskrit atau Analog. Umumnya, modul Analog dapat berupa tipe input Analog saja, output Analog saja, atau memiliki kombinasi saluran input dan output. Jenis modul ini adalah gabungan input/output. Data di dalam catatan %AI dan %AQ nilai analog yang digunakan oleh PLC. Jumlah modul yang dapat diinstal pada sistem tergantung pada referensi %AI, %AQ, dan %I yang tersedia. Referensi ini berbeda pada setiap jenis CPU.Modul I/O analog GE Fanuc IC693ALG442 menyediakan PLC dengan berbagai informasi status, termasuk kesehatan modul, deteksi kabel putus atau kelebihan beban dalam mode output, status saluran input yang sangat rendah atau tinggi, dan status daya yang dipasok modul.
| Jumlah saluran: | Output: 2 single-ended; Input: 4 differential |
| Rentang Tegangan Output: | 0 hingga +10V (unipolar) atau -10 hingga +10V (bipolar) |
| Rentang Output Arus: | 0 hingga 20 mA atau 4 hingga 20 mA |
| Tingkat Pembaruan: | 4 mdetik (semua saluran) |
| Beban Output Maks: | 5 mA |
| Konsumsi Daya: | 95 mA dari bus +5 V atau 129 mA dari catu daya pengguna +24 V |
| Persyaratan Daya | |
| Rentang Tegangan Catu Daya Eksternal | 20 hingga 30 VDC (24 VDC tipikal) |
| Rasio Penolakan Catu Daya |
Arus: 5 μA/V (tipikal), 10 μA/V (maksimum) Tegangan: 25 mV/V (tipikal), 50 mV/V (maksimum) (Diukur dengan memvariasikan VUSER dari 24 VDC menjadi 30 VDC) |
| Riak Tegangan | 10% |
| Konsumsi Daya | 95 mA dari Catu Daya +5 VDC internal, 150 mA dari catu daya +24 VDC eksternal |
| Tingkat Pembaruan | Tingkat Pembaruan: 3 ms |
| Isolasi, Medan ke Backplane (optik) dan ke Ground Rangka | 250 VAC terus menerus; 1500 VAC selama 1 menit |
| Output Analog | Dua, Single–Ended |
| Output Arus Analog | |
| Rentang Output | 0 hingga 20 mA, 4 hingga 20 mA |
| Resolusi |
0 hingga 20 mA: 0,6 μA (1 LSB = 0,6 μA) 4 hingga 20 mA: 0,5 μA (1 LSB = 0,5 μA) |
| Akurasi Absolut1,5 |
±0,1% dari skala penuh @ 25°C (77°F), tipikal ±0,25% dari skala penuh @ 25°C (77°F), maksimum ±0,5% dari skala penuh pada rentang suhu pengoperasian (maksimum) |
| Tegangan Kepatuhan Maksimum | VUSER –3 V (minimum) hingga VUSER (maksimum) |
| Beban Pengguna | PENGGUNA = 20 V, maksimum 1350Ω pada VUSER = 30 V) |
| Kapasitansi Beban Output | 2000 pF (maksimum) |
| Induktansi Beban Output | 1 H (maksimum) |
| Output Tegangan Analog | |
| Rentang Output | -10 hingga +10 V (bipolar), 0 hingga +10 V (unipolar) |
| Resolusi |
–10 V hingga +10 V: 0,3125 mV (1 LSB = 0,3125 mV) 0 hingga +10 V: 0,3125 mV (1 LSB = 0,3125 mV) |
| Akurasi Absolut2,5 |
±0,25% dari skala penuh @ 25°C (77°F), tipikal ±0,5% dari skala penuh @ 25°C (77°F), maksimum ±1,0% dari skala penuh pada rentang suhu pengoperasian (maksimum) |
| Pemuatan Output | 5 mA (resistansi minimum 2 K Ohm) |
| Kapasitansi Beban Output | 1 μF (kapasitansi maksimum) |
| Input Analog | Empat, differential |
| Input Arus Analog | |
| Rentang Input | 0 hingga 20 mA, 4 hingga 20 mA, 4 hingga 20 mA Ditingkatkan |
| Resolusi | 5 μA (1 LSB = 5 μA) |
| Akurasi Absolut3, |
± 0,25% dari skala penuh @25°C (77°F) ±0,5% dari skala penuh pada rentang suhu pengoperasian yang ditentukan |
| Linearitas | |
| Tegangan Mode Umum | 200 VDC (maksimum) |
| Penolakan Mode Umum | >70 dB pada DC; >70 dB pada 60 Hz |
| Penolakan Lintas Saluran | >70 dB dari DC hingga 1 kHz |
| Impedansi Input | 250 Ω |
| Respons Filter Input | 38 Hz |
