GE FANUC IC693ALG223 PACSystems Series 90-30 RX3i Modul Input Arus Analog

Modul Input Arus Analog IC693ALG223 PACSystems Seri 90-30 RX3i GE FANUC

Deskripsi Produk dari  IC693ALG223

IC693ALG223 adalah Modul Input Arus Analog RX3i Seri 90-30 PACSystems yang menawarkan 16 saluran.16 saluran terpisah dan single ended modul dapat dikonfigurasi untuk salah satu dari tiga rentang berikut: 4 hingga 20 mA, 0 hingga 20 mA, atau 4 hingga 20 mA Enhanced. Alarm tinggi dan rendah dapat diperoleh pada setiap rentang. Dalam rentang yang ditingkatkan, modul IC693ALG223 dapat diatur dengan batas alarm rendah untuk mendeteksi arus input dengan deteksi kesalahan kabel terbuka dalam aplikasi 4 hingga 20 mA; peringatan alarm tinggi juga dapat diatur oleh pengguna. Selain itu, modul ini melaporkan status, termasuk daya yang dipasok ke CPU. IC693ALG223 dapat digunakan di slot I/O mana pun yang menawarkan konektor serial di sistem RX3i atau Seri 90-30.

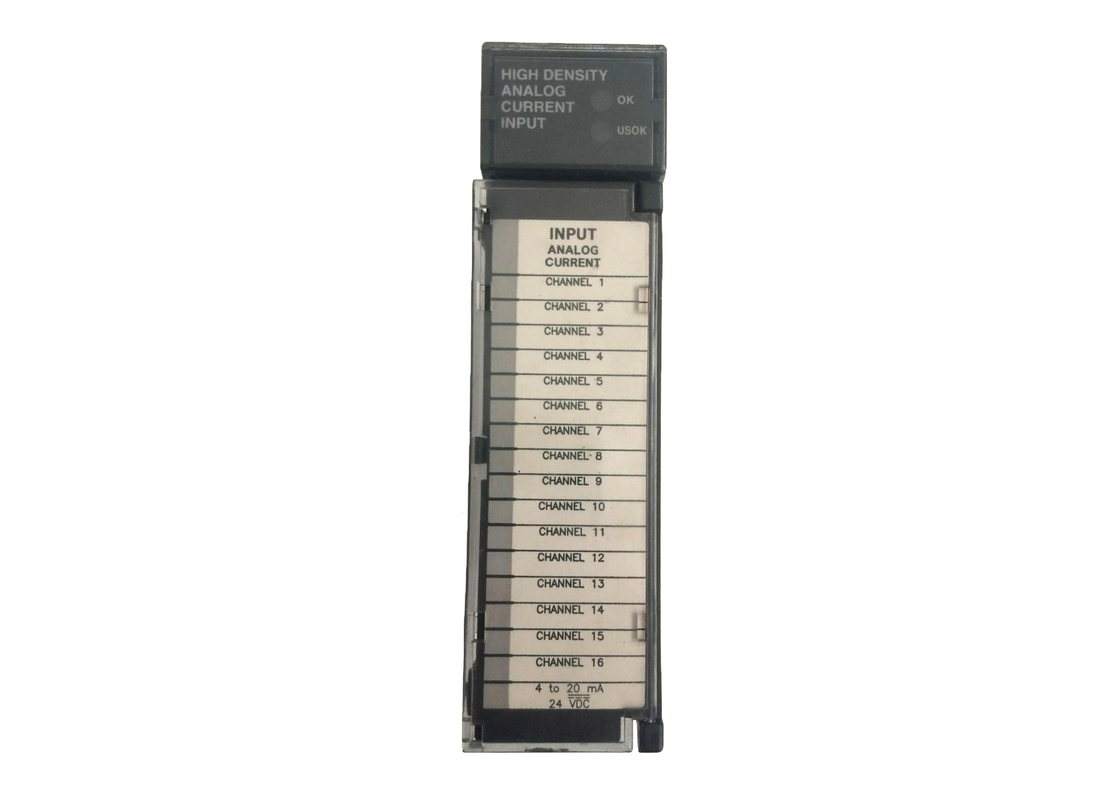

Khusus untuk IC693ALG223 modul, 120 mA dari bus 5 VCD pada backplane pengontrol dikonsumsi. Ini juga membutuhkan loop arus 65 mA ditambah dari catu daya +24 VDC yang dipasok oleh pengguna. Tingkat pembaruan 6 ms adalah standar dengan isolasi 250 VAC terus menerus atau 1500 VAC selama satu menit. Saat memindai saluran aktif, jumlah saluran yang akan dipindai akan diselesaikan secara berurutan. Nilai analog diskalakan di seluruh rentang konverter dengan kalibrasi pabrik yang menyesuaikan nilai analog per bit. Rak RX3i mendukung peningkatan firmware yang terkait dengan modul ini, tetapi ini tidak termasuk rak 90-30. IC693ALG223 juga dilengkapi dengan lampu status LED yang memancarkan ON, OFF, dan FAIL untuk membantu pengguna dalam pengoperasian dan pemecahan masalah.

Modul IC693ALG223 adalah modul input arus analog 16 saluran yang diproduksi oleh GE Fanuc sebagai bagian dari lini produk Seri 90-30. Modul ini dilengkapi dengan 16 saluran input single-ended yang dirancang untuk mengkonversi antara rentang arus yang didukung yang berbeda atau untuk mengkonversi sinyal analog ke sinyal PLC digital. Modul ini memiliki tegangan isolasi 1500 Volt antara sisi lapangan dan sisi logika, dan ini membantu menghilangkan ground loop di dalam saluran komunikasi. Modul Input Arus Analog GE Fanuc IC693ALG223 menyediakan 3 rentang arus input yaitu 4 hingga 20 miliampere, 0 hingga 20 miliampere dan 4 hingga 20 miliampere. Unit ini telah diuji dan direkayasa untuk beroperasi dengan PLC Seri 90-30 GE, dan beroperasi pada arus nominal 65 miliampere pada tegangan 24 Volt DC dari catu daya eksternal yang menyediakan sistem dengan arus loop.

Modul Input Analog 16-Saluran GE Fanuc IC693ALG223 dilengkapi dengan frekuensi respons filter input 200 Hertz dan impedansi input 250 Ohm. Jumlah total input arus analog yang dapat diinstal dalam sistem adalah 4 bersama dengan CPU 323, 313, dan 311, dan 8 input arus analog dapat diinstal dengan CPU 331, dan 12 input dapat diinstal dengan CPU 341 dan 340. Unit ini hadir dengan tingkat resolusi dan akurasi yang tinggi yang membantunya menangani sinyal analog yang sangat sensitif. Modul ini juga menerima input analog dari berbagai sensor seperti sensor level, sensor suhu, dan sensor aliran. Agar Modul Input Analog IC693ALG223 mencapai tingkat akurasi yang dibutuhkan, saluran input dilengkapi dengan resolusi 4 mikroampere pada arus 4 hingga 20 miliampere, dan resolusi 5 mikroampere pada 0 hingga 20 miliampere.

Informasi Teknis dari  IC693ALG223
