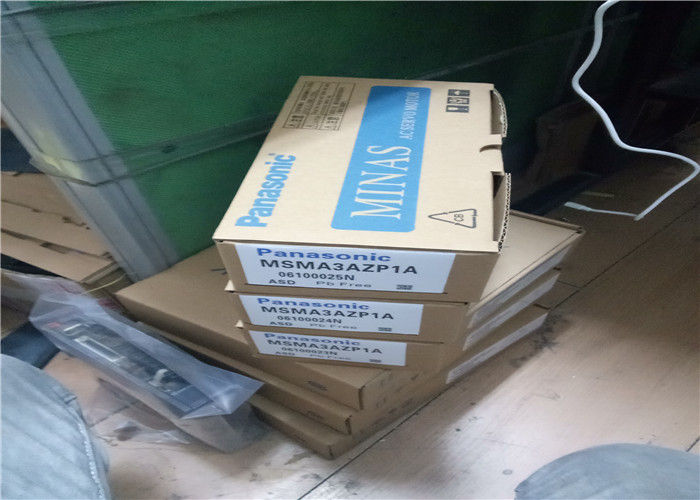

Motor Servo AC Industri Panasonic MSMA3AZP1A dengan garansi 1 tahun
Seri Panasonic MINAS A3 (AIII), Motor Servo AC Berinersia Rendah Deskripsi
Motor servo AC tiga fasa berinersia rendah, presisi tinggi, dan ringkas dari seri MINAS A3 (AIII) Panasonic, MSMA3AZP1A, dirancang untuk pemosisian dan kontrol gerakan berkecepatan tinggi dan akurasi tinggi dalam sistem otomasi industri skala kecil. Dengan daya keluaran terukur Seri Panasonic MINAS A3 (AIII), Motor Servo AC Berinersia Rendah, motor ini beroperasi pada input 100/200VAC dan mengintegrasikan encoder putar inkremental beresolusi tinggi untuk umpan balik yang presisi. Dioptimalkan untuk kopling langsung dengan sekrup bola, sabuk, dan aktuator kecil, motor ini memberikan akselerasi/deselerasi yang cepat, waktu penyelesaian minimal, dan operasi stabil dengan getaran rendah. Motor ini direkayasa untuk dipasangkan dengan penggerak servo seri MINAS A3 Panasonic (seri MSDA), menawarkan integrasi plug-and-play yang mulus untuk mesin ringkas dan aplikasi gerakan presisi.MSMA3AZP1A Fitur Utama
Parameter: Inersia rotor ultra-rendah untuk akselerasi/deselerasi ultra-cepat dan respons dinamis tinggi, ideal untuk tugas pemosisian siklus tinggi.
- Daya Ringkas 30W: Bentuk faktor kecil dengan daya keluaran terukur 30W, sempurna untuk panel kontrol yang terbatas ruang dan peralatan mikro-otomasi.
- Encoder Presisi Tinggi: Encoder putar inkremental 2500 p/r terpasang, menyediakan resolusi 10.000 pulsa/putaran (perkalian 4x) untuk akurasi pemosisian sub-mikron.
- Kompatibilitas Tegangan Luas: Mendukung input tegangan ganda (100VAC / 200VAC), dapat diadaptasi ke sistem daya industri global.
- Getaran & Kebisingan Rendah: Filter takik adaptif terintegrasi dan kontrol peredam, menekan resonansi mekanis untuk operasi yang mulus dan senyap.
- Kompatibilitas Penyetelan Otomatis: Bekerja dengan fungsi penyetelan otomatis penggerak MINAS A3, menyederhanakan pengaturan gain dan memastikan kinerja yang stabil di berbagai beban mekanis.
- Perlindungan Depan IP65: Housing depan tahan debu dan tahan air (IP65), cocok untuk lingkungan industri yang keras dengan debu, kabut minyak, dan kelembaban.
- Keandalan Tinggi: Konstruksi kelas industri dengan bantalan berumur panjang, pembangkitan panas rendah, dan operasi tugas berkelanjutan.
- Pemasangan Mudah: Pemasangan flensa standar (rangka 40mm), desain ringan, dan konektor daya/encoder yang sudah terpasang untuk pengaturan cepat.
- MSMA3AZP1A Bahan & Aplikasi
ParameterHousing & Rangka
: Paduan aluminium die-cast dengan lapisan elektrostatik tahan korosi, memberikan disipasi panas yang sangat baik dan kekakuan struktural.
- Rotor & Stator: Laminasi baja silikon kelas tinggi untuk kerugian inti rendah; kumparan tembaga tahan suhu tinggi (isolasi Kelas F, 155°C) untuk stabilitas termal.
- Encoder: Encoder inkremental optik presisi tinggi dengan skala kaca, disegel untuk ketahanan debu dan getaran.
- Bantalan: Bantalan bola tersegel presisi dengan pelumasan berumur panjang, mendukung rotasi berkecepatan tinggi dan kapasitas beban radial/aksial.
- Konektor: Konektor plastik cetakan kelas industri dengan kontak berlapis emas, memastikan koneksi listrik yang andal untuk sinyal daya dan encoder.
- Poros: Poros baja presisi yang dikeraskan dengan finishing gerinda, kompatibel dengan kopling dan puli standar.
- Aplikasi KhasMesin Mikro-Presisi
: Mesin CNC kecil, peralatan pengeboran/perakitan PCB, penanganan semikonduktor, dan robot perakitan mikro.
- Manufaktur Elektronik: Mesin pick-and-place SMT, penguji chip, pengikat kawat, dan sistem penyisipan komponen.
- Pengemasan & Pelabelan: Mesin pelabelan ringkas, pengemasan blister, pemosisian konveyor kecil, dan peralatan penyegelan kantong.
- Otomasi Medis & Laboratorium: Pompa presisi, penanganan sampel, peralatan diagnostik, dan sistem kontrol mikro-fluida.
- Pencetakan 3D & Manufaktur Aditif: Kontrol sumbu presisi tinggi untuk printer 3D desktop dan industri.
- Peralatan Optik & Pencitraan: Pemosisian kamera, pemindaian laser, tahap mikroskop, dan sistem penyelarasan optik.
- Alat Otomasi Kecil: Aktuator presisi, kontrol katup, lengan robot kecil, dan pemosisian perlengkapan uji.
- MSMA3AZP1A Parameter Penting
ParameterSpesifikasi
| Nomor Suku Cadang |
MSMA3AZP1A |
| Seri Produk |
Seri Panasonic MINAS A3 (AIII), Motor Servo AC Berinersia Rendah |
| Jenis Motor |
Motor servo AC sinkron magnet permanen tiga fasa |
| Daya Keluaran Terukur |
30 W |
| Tegangan Terukur |
100 / 200 VAC (50/60 Hz) |
| Torsi Terukur |
0,095 N·m |
| Torsi Maksimum |
0,286 N·m (3x torsi terukur) |
| Kecepatan Terukur |
3000 rpm |
| Kecepatan Maksimum |
4500 rpm |
| Inersia Rotor |
0,012 × 10⁻⁴ kg·m² |
| Jenis Encoder |
Encoder optik inkremental |
| Resolusi Encoder |
2500 pulsa/putaran (10.000 pulsa/putaran dengan perkalian 4x) |
| Ukuran Rangka |
40 mm (flensa) |
| Diameter Poros |
8 mm |
| Kelas Perlindungan |
IP65 (depan), IP40 (belakang) |
| Kelas Isolasi |
Kelas F (155°C) |
| Suhu Sekitar |
0°C hingga +40°C (operasi), -20°C hingga +65°C (penyimpanan) |
| Kelembaban |
5–95% RH (non-kondensasi) |
| Ketahanan Getaran |
49 m/s² (5 G) |
| Ketahanan Guncangan |
98 m/s² (10 G) |
| Berat |
Sekitar 0,27 kg |
| Penggerak yang Kompatibel |
Seri Panasonic MINAS A3 (seri MSDA) |
| Metode Pendinginan |
Pendinginan udara alami |
| Pemasangan |
Pemasangan flensa (4 × lubang sekrup M4) |
| Status |
Dihentikan (model lama, pengganti tersedia) |
