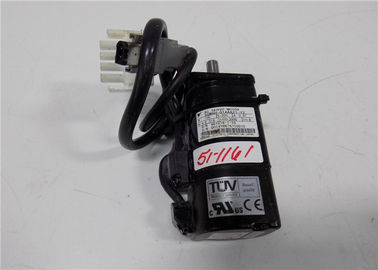

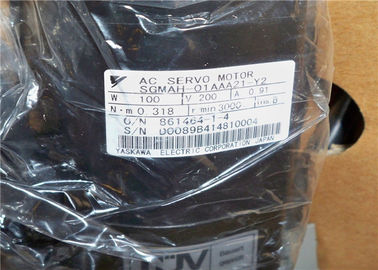

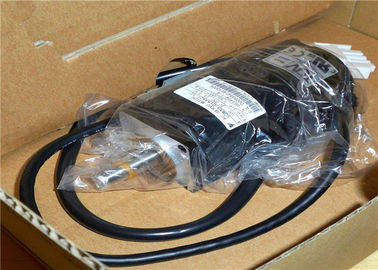

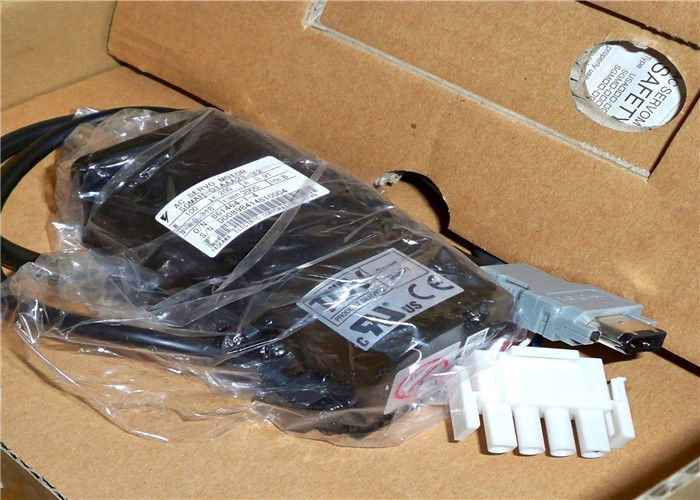

Yaskawa Listrik 3000 rpm Industri Servo Motor 100W AC Motor Servo SGMAH-01AAA21-Y2









Seri SGMAH
SGMAH-A3B 0,03 KW - 0,286 Nm 3000 1/mnt 5000 1/mnt 0,00000166 kg.m²
SGMAH-A5B 0,05 KW - 0,477 Nm 3000 1/mnt 5000 1/mnt 0,0000022 kg.m²
SGMAH-01B 0,1 KW - 0,955 Nm 3000 1/mnt 5000 1/mnt 0,00000364 kg.m²
SGMAH-02B 0,2 KW - 1,91 Nm 3000 1/mnt 5000 1/mnt 0,0000106 kg.m²
SGMAH-A3A 0,03 KW - 0,286 Nm 3000 1/mnt 5000 1/mnt 0,00000166 kg.m²
SGMAH-A5A 0,05 KW - 0,477 Nm 3000 1/mnt 5000 1/mnt 0,0000022 kg.m²
SGMAH-01A 0,1 KW - 0,955 Nm 3000 1/mnt 5000 1/mnt 0,00000364 kg.m²
SGMAH-02A 0,2 KW - 1,91 Nm 3000 1/mnt 5000 1/mnt 0,0000106 kg.m²
SGMAH-04A 0,4 KW - 3,82 Nm 3000 1/mnt 5000 1/mnt 0,0000173 kg.m²
SGMAH-08A 0.75 KW - 7.16 Nm 3000 1/menit 5000 1/menit 0,0000672 kg.m²





Torsi vs, Karakteristik Kecepatan
Karakteristik torsi vs kecepatan adalah kunci untuk memilih motor dan metode penggerak yang tepat untuk spesifikasi
aplikasi.Karakteristik ini tergantung pada (berubah dengan) motor, mode eksitasi dan jenis
pengemudi atau metode mengemudi.Sebuah "kecepatan - kurva torsi" khas ditunjukkan pada gambar9.
Untuk mendapatkan pemahaman yang lebih baik tentang kurva ini, penting untuk mendefinisikan aspek yang berbeda dari kurva ini.
Memegang torsi
Torsi maksimum yang dihasilkan oleh motor pada keadaan diam.
Kurva Tarik
Kurva pull-in mendefinisikan area yang disebut sebagai wilayah mulai berhenti.Ini adalah frekuensi maksimum di mana motor dapat mulai/berhenti seketika, dengan beban yang diterapkan, tanpa kehilangan sinkronisme.
Tingkat Mulai Maksimum
Frekuensi langkah awal maksimum tanpa beban yang diterapkan.









Kurva Tarik Keluar
Kurva pull-out mendefinisikan area yang disebut sebagai daerah slew.Ini mendefinisikan frekuensi maksimum di mana motor dapat beroperasi tanpa kehilangan sinkronisme.
Karena wilayah ini berada di luar area tarikan, motor harus menggenjot (dipercepat atau diperlambat) ke dalam wilayah ini.
Tingkat Slew Maksimum
Frekuensi operasi maksimum motor tanpa beban diterapkan.
Karakteristik pull-in juga bervariasi tergantung pada beban.Semakin besar inersia beban semakin kecil pull-in
daerah.Kita dapat melihat dari bentuk kurva bahwa step rate mempengaruhi kemampuan output torsi motor stepper. Penurunan output torsi seiring dengan peningkatan kecepatan disebabkan oleh fakta bahwa pada kecepatan tinggi induktansi motor adalah rangkaian yang dominan.
elemen.
