Spesifikasi Item

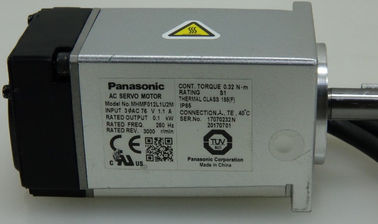

Nomor Bagian MHMF012L1U2M
Detail Inersia Tinggi, Tipe Kabel Utama
Nama Keluarga MINAS A6
Seri Seri MHMF
Tipe Inersia Tinggi
Produk Pesanan Khusus Produk Pesanan Khusus
Peringatan untuk produk pesanan khusus Harap hindari motor, atau peralatan yang berisi motor untuk didistribusikan ke Jepang, atau wilayah lain melalui Jepang.
Penutup IP65
Tentang Penutup Kecuali bagian putar dari poros keluaran dan ujung kabel utama.
Kondisi Lingkungan Untuk detail lebih lanjut, silakan merujuk ke buku petunjuk.
Dimensi persegi flens 40 mm persegi
Dimensi persegi flens (Satuan:mm) 40
Konfigurasi keluaran kabel motor Kabel utama

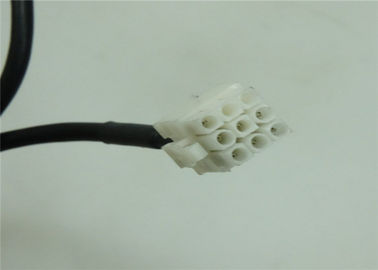

Konektor encoder motor Kabel utama
Kapasitas catu daya (kVA) 0.5
Spesifikasi tegangan 200 V
Output terukur 100 W
Arus terukur (A (rms)) 1.1
Rem penahan tanpa
Massa (kg) 0.42
Segel oli dengan

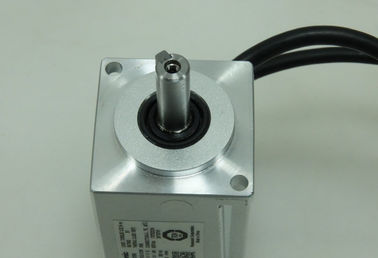

Poros Key-way, keran tengah
Torsi terukur (N ⋅ m) 0.32
Torsi stall kontinu (N ⋅ m) 0.33
Torsi puncak Maks. sesaat (N ⋅ m) 1.11
Arus maks. (A (o-p)) 5.5
Frekuensi rem regeneratif (kali/menit) Tanpa opsi :Tanpa batas
Dengan opsi :Tanpa batas
Opsi (Resistor regeneratif eksternal) No. Bagian : DV0P4281
Tentang frekuensi rem regeneratif Silakan merujuk ke detail [Deskripsi Spesifikasi Motor] , Catatan: 1, dan 2.
Kecepatan putaran terukur (r/min) 3000
Kecepatan Maks. putaran terukur (r/min) 6500
Momen inersia rotor ( x10-4 kg ⋅ m²) 0.071
Rasio momen inersia beban dan rotor yang direkomendasikan 30 kali atau kurang
Tentang rasio momen inersia beban dan rotor yang direkomendasikan Silakan merujuk ke detail [Deskripsi Spesifikasi Motor] ,Catatan: 3.
Encoder putar: spesifikasi Sistem 23-bit Absolute/Incremental
Pemberitahuan Saat menggunakan encoder putar sebagai sistem inkremental (tidak menggunakan data multi-turn), jangan sambungkan baterai untuk encoder absolut.
Encoder putar: Resolusi 8388608
Beban yang diizinkan
Spesifikasi Item
Selama perakitan: Beban radial arah P (N) 147
Selama perakitan: Beban dorong arah A (N) 88
Selama perakitan: Beban dorong arah B (N) 117.6
Selama pengoperasian: Beban radial arah P (N) 68.6
Selama pengoperasian: Beban dorong arah A, B (N) 58.8
Tentang beban yang diizinkan Untuk detailnya, lihat [Deskripsi Spesifikasi Motor] "Beban yang Diizinkan pada Poros Keluaran
