Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Modul Masukan | Model nomor.: | DI821 |
|---|---|---|---|
| Nomor artikel: | 3BSE008550R1 | Spesifikasi sinyal: | 230 V a.c., 220 V a.c. |
| Jumlah saluran: | 8 Saluran | Jenis Sinyal: | Tenggelam saat ini |
| Jenis: | Masukan analog | Mekanika: | S800 |
| Cahaya Tinggi: | modul ethernet io,modul input output digital |
||

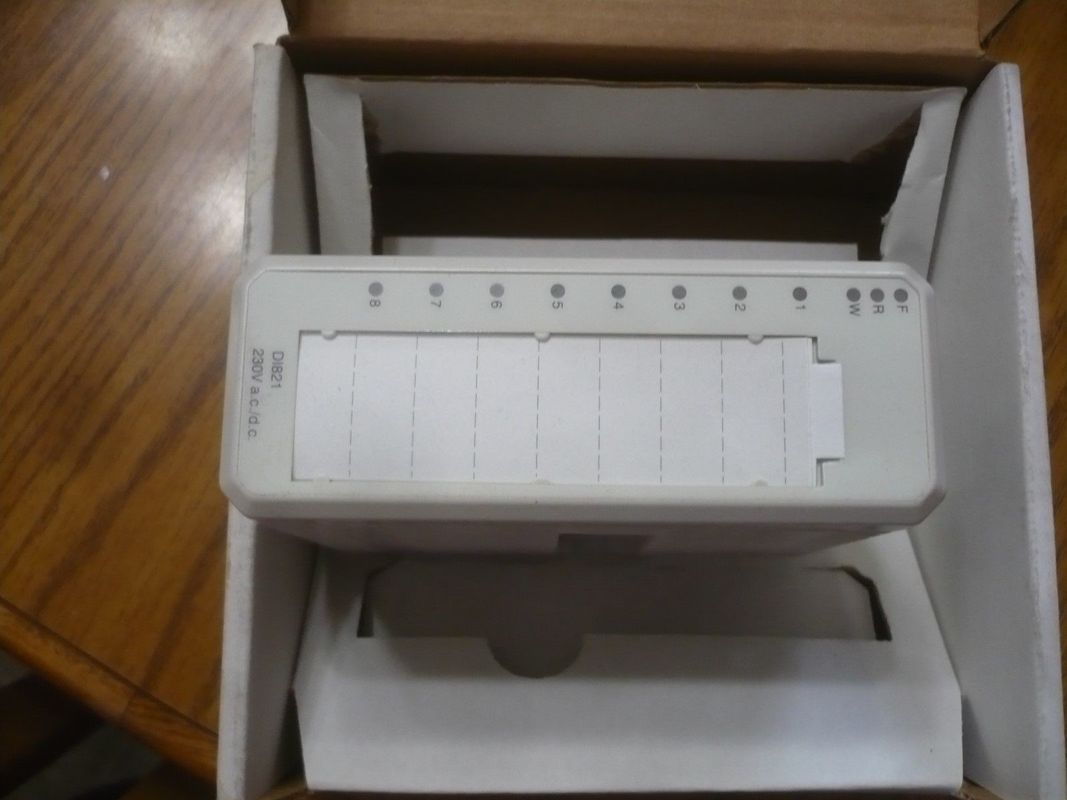

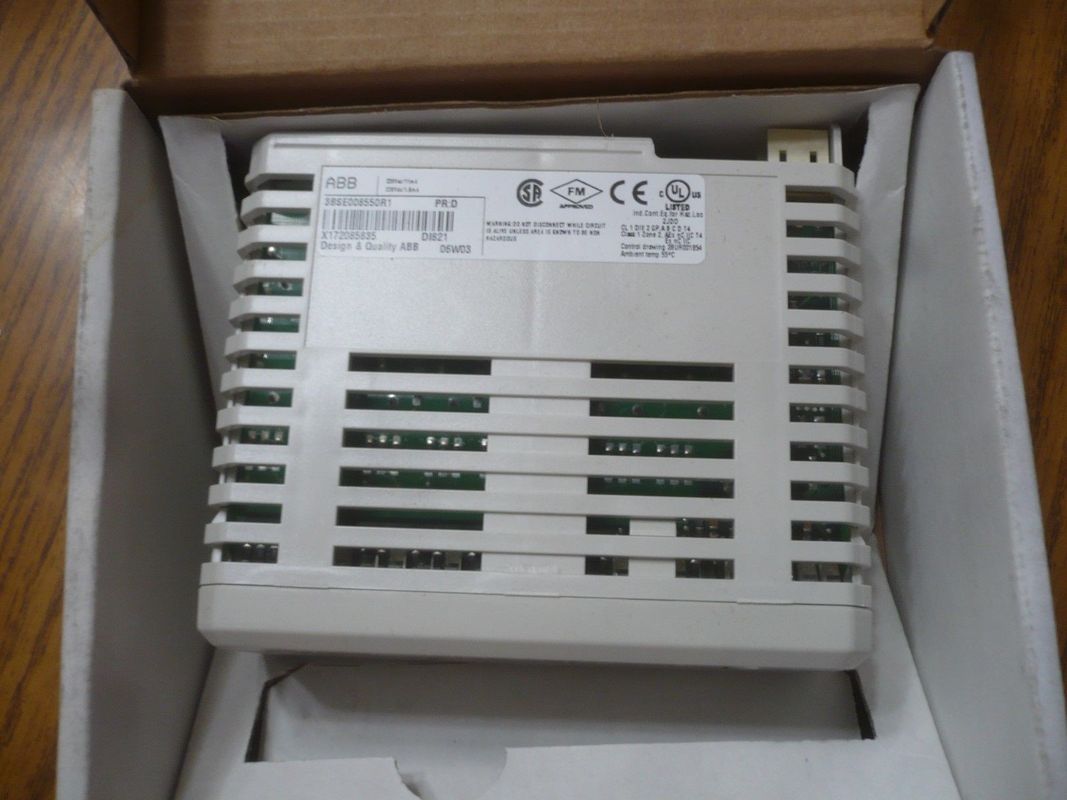

ABB BAILEY KONTROL DI821 3BSE008550R1 MODUL INPUT DIGITAL 8ch 230V ac/dc
Deskripsi DI820:
DI821 adalah modul input digital 8 saluran, 230 V ac/dc, untuk I/O S800.Modul ini memiliki 8 input digital.Rentang tegangan input ac adalah 164 hingga 264 V dan arus input adalah 11 mA pada 230 V ac Rentang tegangan input dc adalah 175 hingga 275 volt dan arus input adalah 1,6 mA pada 220 V dc Input diisolasi secara individual.
Setiap saluran input terdiri dari komponen pembatas arus, komponen perlindungan EMC, LED indikasi keadaan input, penghalang isolasi optik, dan filter analog (6 ms).
Saluran 1 dapat digunakan sebagai input pengawasan tegangan untuk saluran 2 - 4, dan saluran 8 dapat digunakan sebagai input pengawasan tegangan untuk saluran 5 - 7. Jika tegangan yang terhubung ke saluran 1 atau 8 menghilang, input kesalahan diaktifkan dan Peringatan LED menyala.Sinyal kesalahan dapat dibaca dari ModuleBus.
Informasi Umum
| Jenis | Masukan digital |
| Spesifikasi sinyal | 230 V ac, 220 V dc |
| Nomor artikel | 3BSE008550R1 |
| Jumlah saluran | 8 |
| Jenis sinyal | Tenggelam saat ini |
| HART | Tidak |
| BUMN | Tidak |
| Redundansi | Tidak |
| Integritas tinggi | Tidak |
| Keamanan intrinsik | Tidak |
| Mekanika | S800 |
Modul I/O
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Data rinci
| Kisaran voltase masukan, "0" | 0..50 V ac, 0..40 V dc |
| Kisaran voltase masukan, "1" | 164..264 V ac, 175..275 V dc |
| impedansi masukan | 21 kΩ (ac) / 134 kΩ (dc) |
| Isolasi | Saluran yang diisolasi secara individual |
| Filter waktu (digital, dapat dipilih) | 2, 4, 8, 16 mdtk |
| Rentang frekuensi masukan | 47..63 Hz |
| Penundaan Aktif/Nonaktif filter analog | 5 / 28 mdtk |
| Pembatasan arus | Daya sensor dapat dibatasi arusnya oleh MTU |
| Panjang kabel bidang maksimum | 200 meter (219 yard) 100 pF/m untuk ac, 600 meter (656 yard) untuk dc |
| Nilai tegangan isolasi | 250 V |
| Tegangan uji dielektrik | 2000 V ac |
| Disipasi daya | Ketik.2,8 W |
| Konsumsi saat ini +5 V Modulebus | 50 mA |
| Konsumsi saat ini +24 V Modulebus | 0 |
| Konsumsi saat ini +24 V eksternal | 0 |
Diagnostik
| LED depan | F(ault), R(un), W(arning), Status Saluran 1-16 |
| Pengawasan | Tegangan proses, Saluran 1 dan 8 dapat digunakan per grup |
| Indikasi status pengawasan | Kesalahan Modul, Peringatan Modul, Kesalahan saluran |
Fitur dan keuntungan
Lingkungan dan sertifikasi
| Tanda CE | Ya |
| Keamanan listrik | IEC 61131-2, UL 508 |
| Lokasi Berbahaya | - |
| Sertifikasi kelautan | ABS, BV, DNV-GL, LR, RS, CCS |
| Peringkat perlindungan | IP20 menurut IEC60529 |
| Suasana korosif ISA-S71.04 | G3 |
| Kondisi operasi iklim | 0 hingga +55 °C (Penyimpanan -40 hingga +70 °C), RH=5 hingga 95 % tanpa kondensasi, IEC/EN 61131-2 |
| Tingkat pencemaran | Gelar 2, IEC 60664-1 |
| Kondisi operasi mekanis | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 dan EN 61000-6-2 |
| Kategori tegangan lebih | IEC/EN 60664-1, EN 50178 |
| Kelas peralatan | Kelas I menurut IEC 61140;(dilindungi bumi) |
| Suhu lingkungan maks | 55 °C (131 °F), untuk pemasangan vertikal di MTU kompak 40 °C (104 °F) |
| kepatuhan RoHS | EN 50581:2012 |
| kepatuhan WEEE | ARAH/2012/19/UE |
Kompatibilitas
| Gunakan dengan MTU | TU811, TU813, TU831, TU839, TU851 |
| Kode kunci | AC |
Ukuran
| Tinggi | 119 mm (4,7”) |
| Lebar | 45 mm (1,77”) |
| Kedalaman | 102 mm (4,01”), 111 mm (4,37”) termasuk konektor |
| Berat | 0,18 kg (0,4 pon) |
