| Nama Produk: | Modul Masukan | Model nomor.: | AI820 |
|---|---|---|---|
| Nomor artikel: | 3BSE008544R1 | Spesifikasi sinyal: | -20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
| Jumlah saluran: | 4 | Jenis Sinyal: | Diferensial bipolar |
| Jenis: | Masukan analog | Mekanika: | S800 |
| Cahaya Tinggi: | modul input output digital,modul plc io |
||

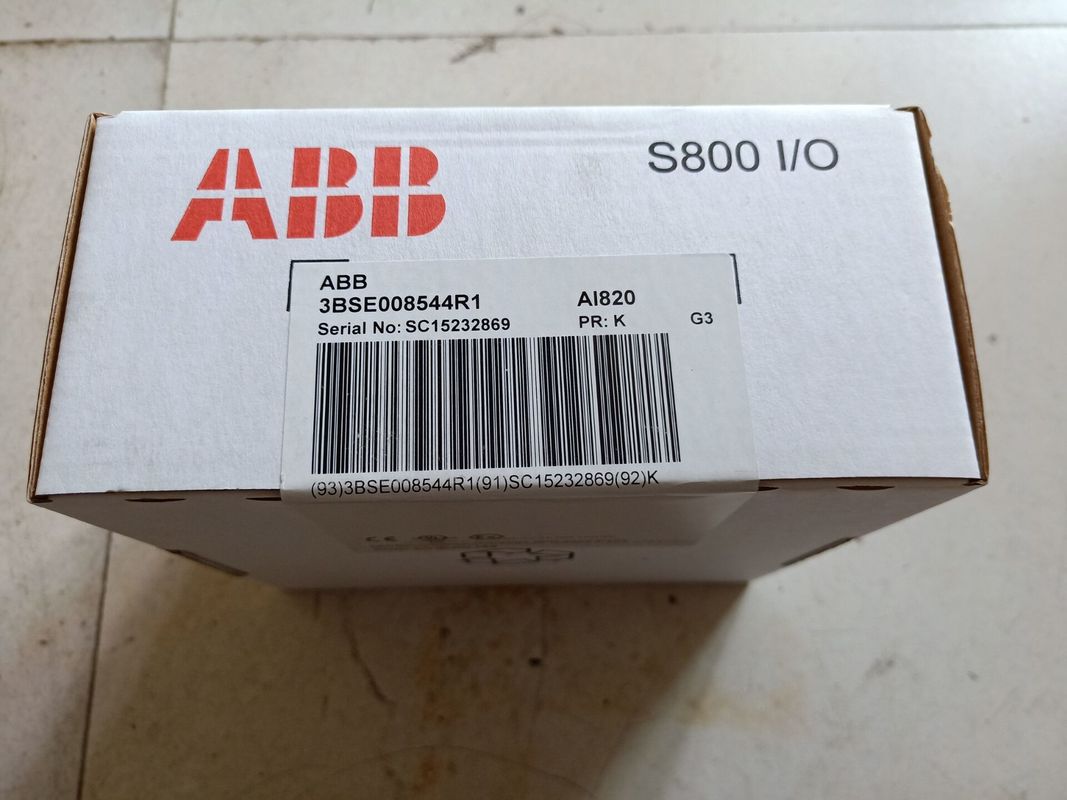

Modul I/O Digital ABB S800 4 Saluran AI820 3BSE008544R1 Modul Input Analog
Modul I/O
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Informasi Umum
| Jenis | Masukan Analog |
| Spesifikasi sinyal | -20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
| Nomor artikel | 3BSE008544R1 |
| Jumlah saluran | 4 |
| Jenis sinyal | Diferensial bipolar |
| HART | Tidak |
| BUMN | Tidak |
| Redundansi | Tidak |
| Integritas tinggi | Tidak |
| Keamanan intrinsik | Tidak |
| Mekanika | S800 |
Data Rinci:
| Resolusi | 14 bit tanda plus |
| impedansi masukan | 200 kΩ ± 25% (mode voltase, mode umum) 800 kΩ ± 25% (mode tegangan, mode normal) 250 Ω (masukan saat ini) |
| Isolasi | Terisolasi secara berkelompok dari ground (RIV=50 V) |
| Di bawah / di atas jangkauan | ± 15% |
| Kesalahan | Maks.0,1% |
| Penyimpangan suhu | Tegangan: Maks.70 ppm/°C Arus: Maks.50 ppm/°C |
| Filter input (waktu naik 0-90%) | 40 mdtk |
| Pembatasan arus | Daya pemancar dapat dibatasi arusnya oleh MTU |
| Panjang kabel bidang maksimum | 600 meter (656 yard) |
| Tegangan uji dielektrik | 500 V ac |
| Disipasi daya | 1,7 W |
| Konsumsi saat ini +5 V Modulebus | 80 mA |
| Konsumsi saat ini +24 V Modulebus | 0 |
| Konsumsi saat ini +24 V eksternal | 70 mA |
Deskripsi AI820:
Modul Input Analog AI820 memiliki 4 input arus/tegangan bipolar diferensial.Setiap saluran dapat berupa input tegangan atau arus.Input saat ini dapat menahan koneksi mode normal maksimum 30 V dc yang tidak disengaja.Untuk melindungi rangkaian masukan arus terhadap tingkat masukan yang berbahaya, yaitu dengan menghubungkan sumber 24 V secara tidak sengaja, peringkat resistor dari resistor indera arus 250W adalah sekitar 5 Watt.Ini dimaksudkan hanya untuk melindungi sementara satu saluran pada satu waktu.
Modul mendistribusikan pasokan pemancar eksternal ke setiap saluran.Ini menambahkan koneksi sederhana (dengan MTU yang diperluas) untuk mendistribusikan suplai ke pemancar 2 kabel eksternal.Tidak ada batasan arus pada terminal daya pemancar.
Semua 4 saluran diisolasi dari ModuleBus dalam satu grup.Daya ke tahapan input diubah dari 24 V pada ModuleBus.
Diagnostik
| LED depan | F(ault), R(un), W(arning) |
| Pengawasan | Catu Daya Internal |
| Indikasi status pengawasan | Kesalahan Modul, Peringatan Modul, Kesalahan saluran |
Fitur dan keuntungan
Kompatibilitas
| Gunakan dengan MTU | TU810, TU812, TU814, TU830, TU833 |
| Kode kunci | BB |
Ukuran
| Tinggi | 119 mm (4,7”) |
| Lebar | 45 mm (1,77”) |
| Kedalaman | 102 mm (4,01”), 111 mm (4,37”) termasuk konektor |
| Bobot | 0,2 kg (0,44 pon) |
Terminal:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
