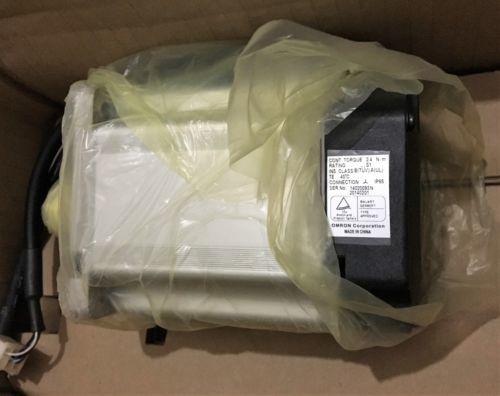

OMRON R88M-G10030L 20 MΩ mnt. pada 500 VDC antara terminal daya dan terminal FG

OMRON R88M-G10030L 20 MΩ min. pada 500 VDC antara terminal daya dan terminal FG

Fungsi Servo Drive „

Area Tampilan

Tampilan LED 7-segmen 2-digit menunjukkan status Servo Drive, kode alarm, parameter, dan informasi lainnya.

„ Pin Cek Monitor Analog (SP, IM, dan G)

Kecepatan motor aktual, kecepatan perintah, torsi, dan jumlah pulsa yang terakumulasi dapat diukur berdasarkan tingkat tegangan analog dengan menggunakan osiloskop.

Atur jenis sinyal yang akan dikeluarkan dan tingkat tegangan keluaran dengan mengatur Monitor Kecepatan (SP)

Pilihan (Pn007) dan Pilihan Monitor Torsi (IM) (Pn008).

Untuk detailnya, lihat Parameter Pengguna .

„ Indikator LED Status MECHATROLINK-II Menunjukkan

status komunikasi MECHATROLINK-II.

Untuk detailnya, lihat Indikator LED Status MECHATROLINK-II

„ Sakelar Putar

Mengatur alamat node.

Untuk detailnya, lihat Tampilan dan Pengaturan Servo Drive

Servo motor AC Seri G OMNUC berikut tersedia.

    Œ3.000-r/min Servo motor Œ

    3.000-r/min Servo motor Datar

    Œ2.000-r/min Servo motor Œ

    1.000-r/min Servo motor

Terdapat berbagai pilihan yang tersedia pada Servo motor, seperti model dengan rem, deselerator, atau jenis poros yang berbeda. Pilih Servo motor berdasarkan kondisi beban sistem mekanis dan lingkungan pemasangan.

*1. Ini adalah nilai ketika Servo motor dikombinasikan dengan Servo Drive pada suhu ruangan (20°C, 65%). Torsi sesaat maksimum menunjukkan nilai standar.

*2. Inersia Beban yang Berlaku ΠRasio inersia beban yang dapat dioperasikan (inersia beban/inersia rotor) bergantung pada konfigurasi mekanis dan kekakuannya. Untuk mesin dengan kekakuan tinggi, pengoperasian dimungkinkan bahkan dengan inersia beban yang tinggi. Pilih motor yang sesuai dan konfirmasikan bahwa pengoperasian dimungkinkan. ΠJika rem dinamis diaktifkan secara sering dengan inersia beban yang tinggi, resistor rem dinamis dapat terbakar. Jangan berulang kali menghidupkan dan mematikan Servo motor saat rem dinamis diaktifkan.

*3. Beban radial dan dorong yang diizinkan adalah nilai yang ditentukan untuk masa pakai 20.000 jam pada suhu pengoperasian normal. Beban radial yang diizinkan diterapkan seperti yang ditunjukkan pada diagram berikut.

*4. Ini adalah rem OFF. (Ini direset saat tegangan eksitasi diterapkan).

*5. Waktu pengoperasian adalah nilai (nilai referensi) yang diukur dengan penekan lonjakan (CR50500 yang diproduksi oleh Okaya Electric Industries Co., Ltd.).
