Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Tempat asal: | Jepang | Merek: | YASKAWA |
|---|---|---|---|
| Model: | SGMGV-20A3A2C | Jenis: | Motor AC Servo |
| Kekuatan: | 1,8 KiloWatt | Seri: | SGMGV |
| Peringkat IP: | IP67 | Kecepatan Dinilai: | 1.500 RPM |
| Cahaya Tinggi: | AC Servo Motor,electric servo motor |
||

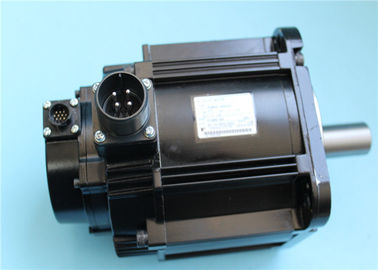

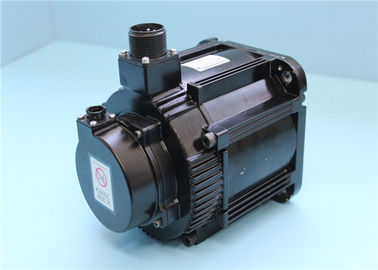

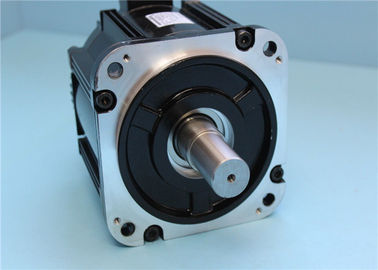

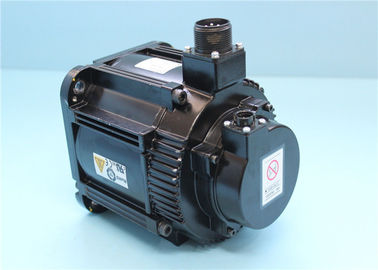

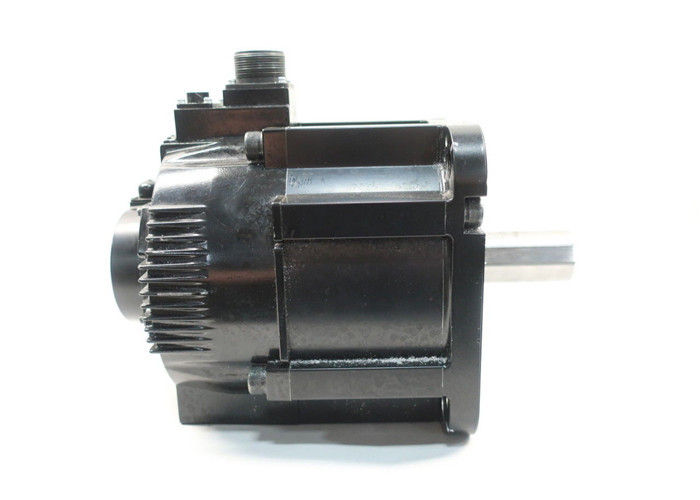

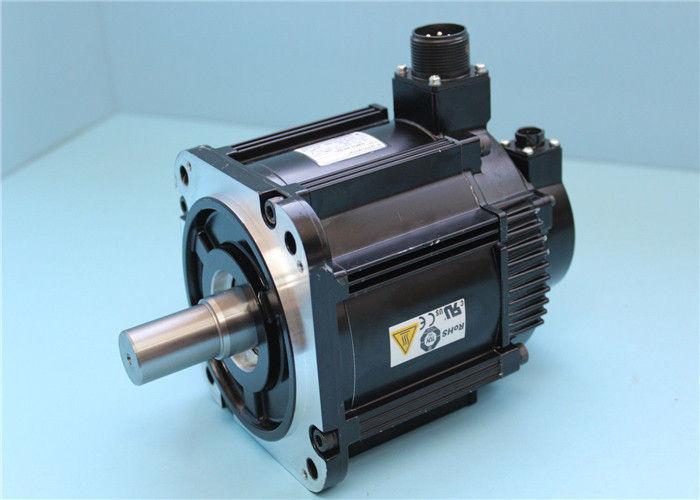

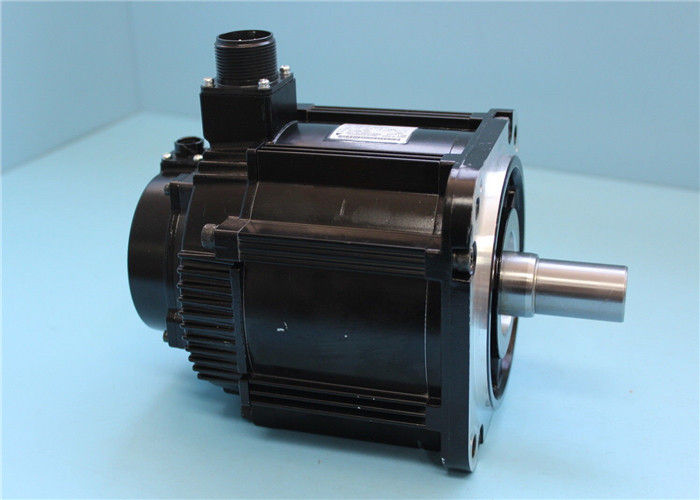

YASKAWA ELECTRIC Servo Motor 3000 RPM SGMGV-20A3A2C 1.8 KiloWatt 28.7Nm
| Pabrikan: | Yaskawa |
| Seri: | Motor |
| Berat: | Bertanya |
| Persetujuan: | UL, CE, cUL Diakui |
| Rem: | Ya |
| Merek: | Yaskawa |
| Torsi Konstan (Nm): | 11.5 |
| Torsi Konstan (Oz-In): | 1.628,6 |
| Resolusi Bit Pembuat Enkode: | 20 BIT |
| Jenis Pembuat Enkode: | Mutlak |
| T x L x T: | 9,02 x 5,12 x 5,12 inci |
| Peringkat IP: | IP67 |
| kW: | 1,8 KiloWatt |
| Kecepatan maksimum: | 3.000 RPM |
| Jenis pemasangan: | Gunung Flange |
| Torsi Puncak (Nm): | 28.7 |
| Torsi Puncak (Oz-In): | 4.064,3 |
| Nilai Kecepatan: | 1.500 RPM |
| Seri: | SGMGV |
| Jenis motor servo: | Putar |
| segel poros: | TIDAK |
| Subkategori: | Servo |
| tegangan: | 200 VAC |
PRODUK SEJENIS
SGMAV-01ADA21 - Yaskawa - Motor-AC Servo
SGMAV-01ADA2C - Yaskawa - Motor-AC Servo
SGMAV-01ADA2E - Yaskawa - Motor-AC Servo
SGMAV-01ADA2S - Yaskawa - Motor-AC Servo
SGMAV-01ADA61 - Yaskawa - Motor-AC Servo
SGMAV-01ADA6C - Yaskawa - Motor-AC Servo
SGMAV-01ADA6E - Yaskawa - Motor-AC Servo
SGMAV-01ADA6S - Yaskawa - Motor-AC Servo
SGMAV-01ADAB1 - Yaskawa - Motor-AC Servo
SGMAV-01ADABC - Yaskawa - Motor-AC Servo
SGMAV-01ADABE - Yaskawa - Motor-AC Servo
SGMAV-01ADABS - Yaskawa - Motor-AC Servo
SGMAV-02A3A21 - Yaskawa - Motor-AC Servo
SGMAV-02A3A2C - Yaskawa - Motor-AC Servo
SGMAV-02A3A2E - Yaskawa - Motor-AC Servo
SGMAV-02A3A2S - Yaskawa - Motor-AC Servo
SGMAV-02A3A61 - Yaskawa - Motor-AC Servo
SGMAV-02A3A6C - Yaskawa - Motor-AC Servo
SGMAV-02A3A6E - Yaskawa - Motor-AC Servo
SGMAV-02A3A6S - Yaskawa - Motor-AC Servo
SGMAV-02A3AB1 - Yaskawa - Motor-AC Servo
SGMAV-02A3ABC - Yaskawa - Motor-AC Servo
SGMAV-02A3ABE - Yaskawa - Motor-AC Servo
SGMAV-02A3ABS - Yaskawa - Motor-AC Servo
SGMAV-02ADA21 - Yaskawa - Motor-AC Servo
SGMAV-02ADA2C - Yaskawa - Motor-AC Servo
SGMAV-02ADA2E - Yaskawa - Motor-AC Servo
SGMAV-02ADA2S - Yaskawa - Motor-AC Servo
SGMAV-02ADA61 - Yaskawa - Motor-AC Servo
SGMAV-02ADA6C - Yaskawa - Motor-AC Servo
SGMAV-02ADA6E - Yaskawa - Motor-AC Servo
SGMAV-02ADA6S - Yaskawa - Motor-AC Servo
SGMAV-02ADAB1 - Yaskawa - Motor-AC Servo
SGMAV-02ADABC - Yaskawa - Motor-AC Servo
SGMAV-02ADABE - Yaskawa - Motor-AC Servo
SGMAV-02ADABS - Yaskawa - Motor-AC Servo
SGMAV-04A3A21 - Yaskawa - Motor-AC Servo
SGMAV-04A3A2C - Yaskawa - Motor-AC Servo
SGMAV-04A3A2E - Yaskawa - Motor-AC Servo
SGMAV-04A3A2S - Yaskawa - Motor-AC Servo
SGMAV-04A3A61 - Yaskawa - Motor-AC Servo
SGMAV-04A3A6C - Yaskawa - Motor-AC Servo
SGMAV-04A3A6E - Yaskawa - Motor-AC Servo
SGMAV-04A3A6S - Yaskawa - Motor-AC Servo
SGMAV-04A3AB1 - Yaskawa - Motor-AC Servo
SGMAV-04A3ABC - Yaskawa - Motor-AC Servo
SGMAV-04A3ABE - Yaskawa - Motor-AC Servo
SGMAV-04A3ABS - Yaskawa - Motor-AC Servo
SGMAV-04ADA21 - Yaskawa - Motor-AC Servo
SGMAV-04ADA2C - Yaskawa - Motor-AC Servo
1Jika torsi efektif berada dalam torsi pengenal, ini dapat digunakan dalam area penggunaan berulang.
2Perhatikan bahwa penurunan tegangan meningkat dan area penggunaan berulang sempit untuk kabel sirkuit utama motor servo lebih dari 20 meter.
Lihat katalog untuk lebih jelasnya.
Motor servo
Format
Sgmgv - kotak 03d05d09d20d30d44d55d75d1 ad1ed
Output terukur
Torsi terukur
N m1.96 2.86 5.39 8.34 11.5 18.6 28.4 35.0 48.0 70.0 95.4
Torsi maksimum seketika
Kelompok tarif saat ini yang dinilai 1,4 1,4 1,9 3,5 5,4 8,4 16,9 16,5 20,8 25,7 28,1 37,2
Sesaat penangkapan arus maksimum senjata 4 5.5 8.5 14 20 28 40.5 52 65 7085
Kecepatan rotasi terukur
Kecepatan rotasi maksimum
Konstanta torsi
N m / lengan 1,55 1,71 1,72 1,78 1,50 1,70 1,93 1,80 1,92 2,64 2,74
inersia rotor
Momen
10-4 kg
(2.73) 3.33
(13,58) 13,9 19,9 (22) 26 (28,1) 46 (54,5) 67,5 (76,0) 89,0 (97,5) 125
(134) 242 (261) 303 (341)
Peringkat
Bing Web: tingkat daya
(14.1) 24.6 (22.8) 20.9 (18.2) 35.0 (31.6) 50.9 (47.1) 75.2 (63.5) 119 (106) 138 (126) 184
(172) 202 (188) 300 (283)
Akselerasi sudut terukur rad / s27900
(7180) 8590 (7990) 3880 (3370) 4190 (3790) 4420
4040 (3410) 4210 (3740) 3930 (3590) 3840 (3580) 2890 (2680) 3150(2960)
Kombinasi
Paket Servo
Sgdv -.Quadrature.Kuadrat.1r9d1r9d3r5d5r4d8r4d120d170d2102d2d270d370d
Item ini dan karakteristik kecepatan putaran torsi digabungkan dengan paket servo dan nilai suhu belitan armatur 20 derajat.C.
(catatan)
1 (dalam) nilai motor dengan rem tahan.
Kedua karakteristik tersebut adalah nilai saat heat sink berikut dipasang sebagai kondisi pendinginan.
Sgmgv-03d / - 05D: 250 x 250 x 6mm (aluminium)
Sgmgv-09d / - 13D / - 20d : 400 x 400 x 20 mm (besi)
Sgmgv-30d / - 44d / - 55D / - 75D : 550 x 550 x 30mm (besi)
Sgmgv-1 AD / - 1 ED: 650 * 650 * 35 mm (besi)
