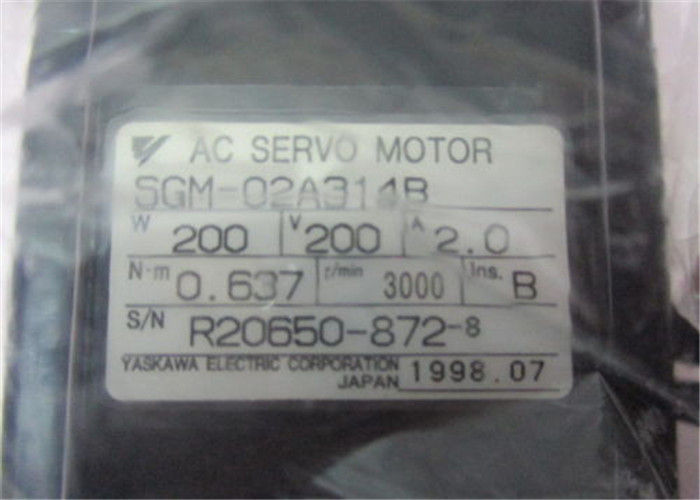

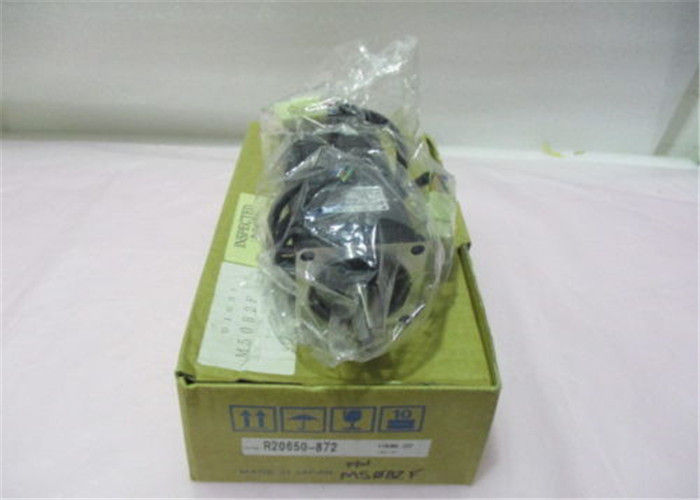

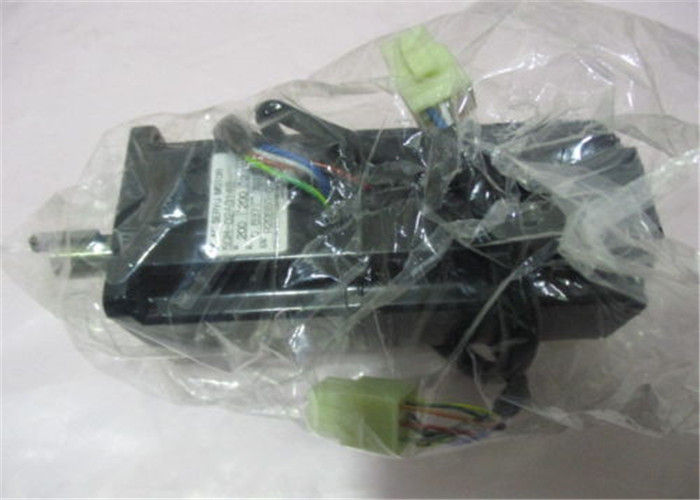

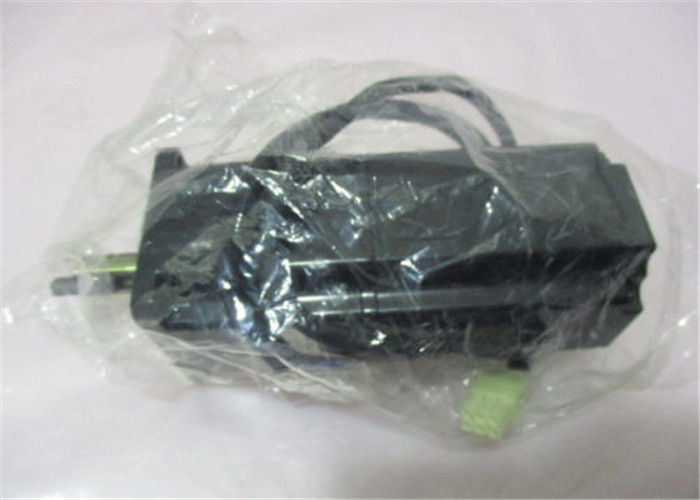

SGM-02A314B Industri Listrik Servo Motor 2.0A 3000r / Min 200V Standar



Panjang Kabel antara Drive dan Motor E7 harus dipasang sedekat mungkin dengan motor untuk meminimalkan panjang kabel daya sisi beban yang diperlukan antara Drive dan motor.Jika kabel antara Drive dan motor panjang, arus bocor frekuensi tinggi akan meningkat, menyebabkan arus keluaran Drive juga meningkat.Ini dapat memengaruhi perangkat periferal.Untuk mencegah hal ini, kurangi panjang kabel bila memungkinkan, atau jika perlu, sesuaikan frekuensi pembawa (ditetapkan dalam C6-02) seperti yang ditunjukkan pada Tabel 2.6.Kabel daya sisi saluran, kabel daya sisi beban, dan kabel kontrol semuanya harus dijalankan dalam saluran terpisah.Perhatian yang cermat terhadap praktik desain yang direkomendasikan ini akan menghindari banyak potensi masalah terkait Motor dan Drive.





Kabel Ground Perhatikan tindakan pencegahan berikut saat menghubungkan kabel ground: 1. 208-240Vac Drive harus memiliki koneksi ground dengan resistansi kurang dari 100Ω.2. Drive 480Vac harus memiliki koneksi ground dengan resistansi kurang dari 10Ω.3. Jangan berbagi kabel arde dengan perangkat lain, seperti motor atau peralatan listrik arus besar.4. Selalu gunakan kabel arde yang sesuai dengan standar teknis pada peralatan listrik dan minimalkan panjang kabel arde.Arus bocor mengalir melalui Drive.Oleh karena itu, jika jarak antara batang arde dan terminal arde terlalu panjang, potensial di terminal arde Drive akan menjadi tidak stabil.5. Saat menggunakan lebih dari satu Drive, berhati-hatilah untuk tidak menggulung kabel arde.Lihat Gambar 2.4.





Terminal Ground Sirkuit Kontrol Kartu terminal kontrol Drive yang dapat dilepas menyediakan dua terminal ground (ditandai TB3 dan TB4) untuk menerima koneksi pelindung kabel kontrol.Pelindung kawat kontrol harus dihubungkan hanya pada ujung ini, ujung yang berlawanan harus diisolasi dengan pita listrik.







Ukuran Kawat Sirkuit Kontrol Sambungan kabel medan referensi kecepatan mode otomatis (perintah kecepatan) dibuat ke E7 Drive terminal A1 atau A2 (sinyal positif), AC (sinyal umum), dan G (perisai).Jaga agar panjang kabel ini sesingkat mungkin untuk menjaga kualitas sinyal.Diperlukan kawat pasangan berpelindung bengkok berinsulasi (2 konduktor # 18 ga, Belden 8760 atau setara).Jangan menjalankan kabel ini di saluran yang sama dengan kabel daya atau kontrol AC lainnya.Perisai harus dihubungkan hanya pada ujung ini, rintisan dan isolasi ujung lainnya.Sinyal A2 yang digunakan adalah 4 sampai 20 mA dengan parameter H3-08 ditetapkan untuk “2:4 - 20 mA”.Untuk 0 hingga 10 VDC, parameter H3-08 diatur ke “0: 0 - 10 VDC” dan sakelar DIP papan kontrol E7 S1-2 harus dalam posisi OFF.(Lihat Gambar 2.4).Untuk pengoperasian jarak jauh, pertahankan panjang kabel kontrol hingga 50m atau kurang.Pisahkan kabel kontrol dari saluran daya tinggi (daya input, kabel motor atau rangkaian rangkaian relai) untuk mengurangi induksi kebisingan dari perangkat periferal.Saat mengatur perintah kecepatan (referensi frekuensi) dari potensiometer kecepatan eksternal (dan bukan dari Operator Digital), gunakan kabel twisted-pair berpelindung dan arde pelindung ke terminal E(G), seperti yang ditunjukkan pada Gambar 2.3.Nomor terminal dan ukuran kabel ditunjukkan pada Tabel 2.7.
