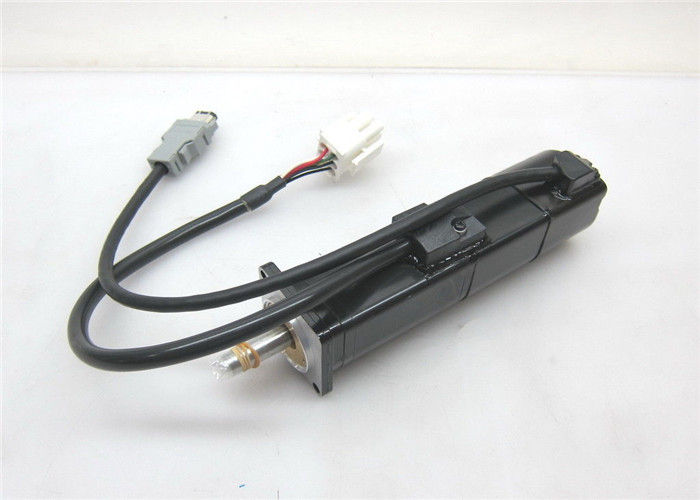

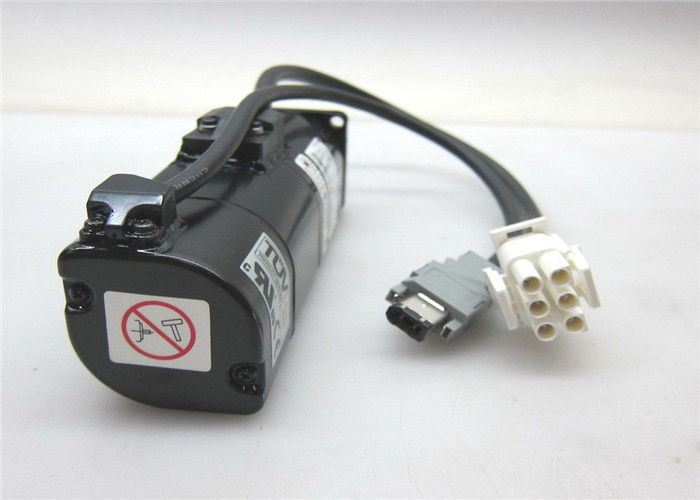

YASKAWA Listrik Servo Motor Servo 100 Watt SGMAH-01AAA4C

Motor Servo Industri YASKAWA ELECTRIC SGMAH-01AAA4C AC SERVO MOTOR ASSEMBLY 0.91A




Spesifikasi barang
· Nomor Model: SGMAH-01AAA4C
· Catu Daya: AC
· Tipe Motor: Komputer & Aksesoris Industri
· Status Produk: Stok
· Instal Gaya: Plug-in
· Frekuensi: Frekuensi Tinggi
· Fungsi: Triode Daya
· Konstruksi: Tipe Kontak Titik
· Struktur: PNP
· Fungsi Khusus: Dioda Kontak Titik Umum
· Penggunaan: Dioda pemancar cahaya
· Jenis: Komputer & Aksesoris Industri




Tipe motor servo:SGMAH Sigma II
Nilai Keluaran:100W (0,13HP)
Sumber Daya listrik:200V
Spesifikasi Enkoder:13-bit (2048 x 4) Encoder Tambahan;Standar
Tingkat Revisi:Standar
Spesifikasi poros:Poros lurus dengan alur pasak (tidak tersedia dengan level revisi N)
Aksesoris:Standar dengan Rem 24VDC
Pilihan:Tidak ada
Jenis:tidak ada











Keluarga servo yang ideal untuk kontrol gerak.
Respon cepat, kecepatan tinggi, dan tinggi
ketepatan.
• 6 desain berbeda menyediakan rangkaian lengkap
motor servo untuk memenuhi kekuatan, kecepatan dan
kinerja yang dibutuhkan per setiap aplikasi.
• Torsi puncak 300% dari nominal selama 3 detik
• Pengenalan motor otomatis oleh penggerak servo
• IP67 dan segel oli poros tersedia
• Pembuat enkode resolusi tinggi
• Solusi encoder multiturn mutlak
• Desain ringkas dan konstruksi kokoh
Peringkat
• 230 VAC dari 30 W hingga 1,5k W
(torsi terukur dari 0,09 hingga 4,77 Nm)
• 400 VAC dari 300 W hingga 55 kW
(Torsi terukur dari 0,95 Nm hingga 350 Nm)






Tegangan yang diterapkan 230 V 400 V
Model motor servo SGMPH- @ 01A@ 02A@ 04A@ 08A@ 15A@ 02D@ 04D@ 08D@ 15D@
Nilai keluaran W 100 200 400 750 1500 200 400 750 1500
Nilai torsi N·m 0,318 0,637 1,27 2,39 4,77 0,637 1,27 2,39 4,77
Torsi puncak sesaat N·m 0,955 1,91 3,82 7,16 14,3 1,91 3,82 7,16 14.3
Nilai arus A (rms) 0.89 2.0 2.6 4.1 7.5 1.4 1.4 2.6 4.5
Maks. instanarus A (rms) 2,8 6,0 8,0 13,9 23,0 4,6 4,4 7,8 13,7
Kecepatan terukur min-1 3000
Maks.kecepatan min-1 5000
Konstanta torsi N·m/A (rms) 0,392 0,349 0,535 0,641 0,687 0,481 0,963 0,994 1,14
Momen inersia rotor (JM) kg·m2x10-4 0,0491 0,193 0,331 2,10 4,02 0,193 0,331 2,10 4,02
Momen inersia beban yang diijinkan (JL) Kelipatan (JM) 25 15 7 5 15 7 5
Nilai tingkat daya kW/s 20,6 21,0 49,0 27,1 56,7 21,0 49,0 27,1 56,7
Nilai percepatan sudut rad/s2 64800 33000 38500 11400 11900 33000 38500 11400 11900
Encoder yang berlaku Encoder Inkremental Standar (13 bit)
Opsi Encoder tambahan/absolut (16 bit)
Memegang momen inersia rem J kg·m2x10-4 0,029 0,109 0,875 0,109 0,875 Spesifikasi dasar
Peringkat waktu Berkelanjutan
Kelas isolasi Kelas B
Suhu sekitar 0 hingga +40 °C
Kelembaban sekitar 20 hingga 80% (tanpa kondensasi)
Kelas getaran 15 m atau di bawah
Enklosur Tertutup sepenuhnya, berpendingin sendiri, IP55 (tidak termasuk bukaan poros)
Ketahanan getaran Akselerasi getaran
