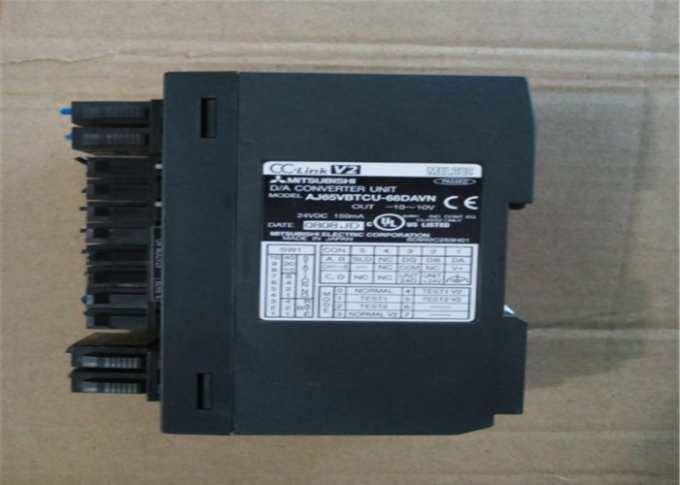

AJ65VBTCU-68DAVN Deskripsi

AJ65VBTCU-68DAVNFitur Utama

• 8 Saluran output tegangan analog independen: Dilengkapi dengan 8 saluran output analog terisolasi, masing-masing mendukung rentang output standarDC -10V sampai +10V, memungkinkan kontrol independen dari beberapa perangkat lapangan secara bersamaan tanpa gangguan lintas saluran.
• Kompatibilitas Versi Dual CC-Link: Kompatibel sepenuhnya dengan kedua jaringan CC-Link Ver.1 dan Ver.2. dapat dikonfigurasi melalui switch putar untuk menempati 3 stasiun (Ver.1) atau 1 stasiun (Ver.2),menawarkan integrasi yang fleksibel dengan pengaturan jaringan CC-Link yang ada.
• Keakuratan Tinggi & Konversi Cepat: Menyediakan konversi D/A dengan akurasi tinggi± 0,2% akurasi skala penuhpada 25±5°C dan ±0,3% akurasi skala penuh di seluruh kisaran suhu operasi; kecepatan konversi cepat 1ms per saluran untuk output sinyal real-time dan kontrol responsif.
• Desain konektor cepat push-in: Fitur terminal kabel push-in satu sentuhan yang menghilangkan kebutuhan untuk obeng atau alat khusus, secara drastis mengurangi waktu instalasi, meminimalkan kesalahan kabel,dan menyederhanakan pemeliharaan dan penggantian di tempat.
• Output Sinyal Resolusi Tinggi: Resolusi biner 16-bit yang ditandatangani (rentang digital: -4096 hingga +4095), memberikan sinyal tegangan analog yang halus dan stabil untuk kontrol yang tepat dari katup proporsional, regulator kecepatan,dan alat penggerak presisi lainnya.
• Fungsi Perlindungan yang Komprehensif: Perlindungan sirkuit pendek output bawaan untuk mencegah kerusakan modul dan perangkat lapangan akibat kesalahan kabel yang tidak disengaja;perlindungan polaritas terbalik untuk pasokan listrik dan isolasi sinyal yang stabil antara saluran dan jaringan.
• Pemasangan DIN-Rail yang Kompak: Faktor bentuk yang ramping dan hemat ruang yang dioptimalkan untuk instalasi DIN-rail standar di kabinet kontrol, mendukung tata letak modul I/O kepadatan tinggi dan penggunaan ruang kabinet yang efisien.
• Status Visual & Diagnosis Kesalahan: Dilengkapi dengan indikator LED untuk status komunikasi jaringan, status operasi modul, dan alarm kesalahan, memungkinkan pemecahan masalah di tempat yang cepat dan mengurangi waktu henti sistem.
• Adaptabilitas Lingkungan Industri yang luas: Dirancang untuk menahan kondisi pabrik yang keras, dengan ketahanan yang kuat terhadap kebisingan listrik, getaran, dan fluktuasi suhu, memastikan kinerja yang konsisten jangka panjang.

AJ65VBTCU-68DAVNBahan & Aplikasi

Bahan-bahan

• Perumahan dan kandang: Termoplastik kelas industri yang tahan api dan tahan api tinggi (berkualitas UL94 V-0), menawarkan isolasi yang sangat baik, ketahanan benturan, dan ketahanan panas untuk operasi yang aman di lingkungan industri.
• Komponen internal: Papan sirkuit cetak (PCB) kelas industri dengan lapisan konformal untuk menahan debu, kelembaban, dan gangguan listrik;chip konversi D/A presisi tinggi dan komponen pemrosesan sinyal terisolasi untuk kinerja yang stabil.
• Terminal kabel: Konektor tipe push-in dengan kontak tembaga berlapis nikel, memastikan ketahanan korosi, penjepit kawat yang aman, dan koneksi listrik yang stabil tanpa kontak longgar selama penggunaan jangka panjang.
• Struktur pemasangan: Clip DIN-rail terintegrasi untuk pemasangan rel DIN standar 35mm, dengan mekanisme penguncian yang aman untuk mencegah pergeseran modul dalam kondisi getaran.

Aplikasi Tipikal

• Sistem Otomasi Pabrik Terdistribusi: Kontrol analog jarak jauh untuk jalur perakitan, sistem penanganan bahan, dan jalur produksi otomatis di berbagai industri manufaktur.
• Aplikasi Kontrol Proses: Kontrol yang tepat dari aliran, tekanan, suhu, dan regulator tingkat cairan dalam kimia, perawatan air, makanan dan minuman, dan pengolahan farmasi.
• Kontrol katup dan aktuator: Kontrol jarak jauh katup proporsional, katup servo, katup kontrol, dan drive kecepatan variabel dalam sistem pompa, penyaringan, dan pipa.
• Peningkatan jaringan I/O CC-Link: Ekspansi titik output analog untuk sistem PLC MELSEC (Seri Q, Seri L, Seri FX) dalam arsitektur kontrol terdistribusi.
• Mesin Pengemasan & Pencetakan: Kontrol sinyal analog untuk sistem tegangan, regulator kecepatan, dan komponen penentuan posisi dalam peralatan pengemasan, pencetakan, dan konversi kertas.
• HVAC & Automasi Bangunan: Pengendalian jarak jauh pemadam AC, regulator aliran, dan aktuator kontrol lingkungan di sistem bangunan komersial dan industri.

AJ65VBTCU-68DAVNParameter Penting
