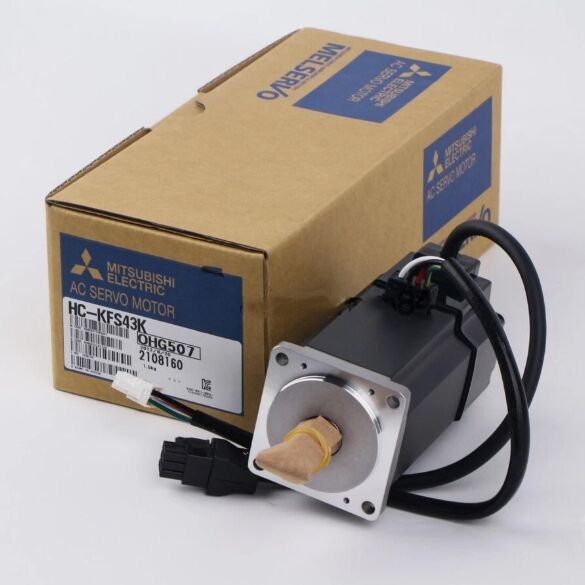

HC-KFS43 MITSUBISHI Industrial Servo Drive 120 / 240 VAC 50/60hz 750W
Seri MELSERVO J2S (Lini Inersia Rendah HC-KF) Deskripsi
Motor servo AC brushless berkinerja tinggi dan inersia rendah dari seri MELSERVO J2S Mitsubishi Electric, dirancang untuk kontrol gerakan presisi dalam sistem otomasi industri yang ringkas. Motor ini menghasilkan daya keluaran terukur Seri MELSERVO J2S (Lini Inersia Rendah HC-KF) dengan torsi terukur 1,3 Nm dan kecepatan terukur 3000 rpm, dioptimalkan untuk akselerasi/deselerasi cepat dan pemosisian presisi tinggi. Dilengkapi dengan 1,3 Nm bawaan untuk umpan balik zero-homing, motor ini mendukung koneksi langsung ke amplifier servo seri MR-J2S (MR-J2S-40A/B) melalui komunikasi serial berkecepatan tinggi SSCNET. Motor ini memiliki poros lurus standar, pemasangan flensa 60×60 mm, perlindungan IP55 (tidak termasuk poros/konektor), dan pendinginan alami, menjadikannya ideal untuk aplikasi dinamis tinggi yang membutuhkan ruang terbatas, respons cepat, dan kontrol gerakan yang akurat.HC-KFS43 Fitur Utama
Parameter: Momen inersia hanya 0,000046 kg·m², memungkinkan akselerasi/deselerasi yang sangat cepat dan pemosisian berkecepatan tinggi (kecepatan maks 4500 rpm).
- Encoder Absolut Resolusi Tinggi: Encoder absolut 17-bit (131.072 pulsa/rev) memberikan umpan balik posisi yang tepat, menghilangkan prosedur homing dan memastikan retensi posisi absolut setelah kehilangan daya.
- Kepadatan Torsi Tinggi: Torsi terukur 1,3 Nm, torsi puncak 3,8 Nm, memberikan kinerja dinamis yang kuat untuk tugas gerakan beban tinggi dan kecepatan tinggi.
- Ringkas & Standar: Flensa standar 60×60 mm, poros lurus, ringan (1,45 kg), integrasi mudah ke dalam robot, konveyor, dan mesin perkakas kecil.
- Perlindungan Industri yang Kuat: Perlindungan masuk IP55 (tahan debu, terlindungi dari semprotan air bertekanan rendah), isolasi Kelas B, dan toleransi lingkungan yang luas untuk kondisi pabrik yang keras.
- Kompatibilitas Amplifier Mulus: Kompatibel langsung dengan amplifier servo Mitsubishi MR-J2S-40A/B, mendukung komunikasi serial berkecepatan tinggi SSCNET untuk kontrol multi-sumbu yang tersinkronisasi.
- Operasi Bebas Perawatan: Desain tanpa sikat menghilangkan komponen aus; tidak ada rem elektromagnetik (standar), cocok untuk aplikasi penghentian non-darurat.
- Kepatuhan Global: Bersertifikat CE, UL/cUL, dan RoHS untuk penerapan industri di seluruh dunia.
- HC-KFS43 Bahan & Aplikasi
ParameterRumah & Rangka
: Paduan aluminium cor berkekuatan tinggi, tahan korosi, dengan lapisan industri hitam untuk pembuangan panas dan daya tahan.
- Stator/Rotor: Laminasi baja silikon kelas atas, kumparan tembaga tahan suhu tinggi (isolasi Kelas B, 130°C), dan magnet permanen neodymium berkinerja tinggi untuk efisiensi torsi tinggi.
- Poros: Baja karbon yang digerinda presisi, poros lurus standar (φ14 mm), dikeraskan untuk ketahanan aus dan kopling yang andal dengan roda gigi/sabuk.
- Encoder: Encoder optik absolut 17-bit terintegrasi dengan rumah tertutup, terlindungi dari debu dan getaran.
- Konektor & Antarmuka Kabel: Konektor multi-pin kelas industri, berperingkat IP55, untuk transmisi sinyal daya dan encoder.
- Bantalan: Bantalan bola tertutup presisi tinggi, dilumasi untuk umur panjang, mendukung operasi kecepatan tinggi hingga 4500 rpm.
- Aplikasi KhasRobotika Industri
: Robot artikulasi kecil, robot SCARA, dan lengan robot kolaboratif untuk pengambilan dan penempatan serta perakitan yang cepat dan presisi.
- Mesin Perkakas: Sumbu umpan mesin bubut/frais CNC, mesin gerinda, dan mesin pemotong kecil untuk pemosisian presisi tinggi.
- Pengemasan & Percetakan: Mesin pelabelan, jalur pengemasan, mesin cetak, dan sistem penanganan web untuk gerakan berkecepatan tinggi.
- Semikonduktor & Elektronik: Penanganan chip, perakitan PCB, dan peralatan pengujian yang membutuhkan gerakan ultra-presisi.
- Jalur Otomasi: Konveyor, meja pemosisian X-Y, mesin penyortiran, dan mesin tekstil/bordir.
- Makanan & Minuman: Peralatan pengisian, penutupan, dan pengemasan untuk produksi higienis berkecepatan tinggi.
- HC-KFS43 Parameter Penting
ParameterSpesifikasi
| Nomor Suku Cadang |
HC-KFS43 |
| Seri Produk |
Seri MELSERVO J2S (Lini Inersia Rendah HC-KF) |
| Tipe Motor |
Motor Servo AC Brushless 3-Fasa |
| Daya Keluaran Terukur |
0,4 kW (400W) |
| Torsi Terukur |
1,3 Nm |
| Torsi Puncak |
3,8 Nm |
| Kecepatan Terukur |
3000 rpm |
| Kecepatan Maksimum |
4500 rpm |
| Momen Inersia |
0,000046 kg·m² (0,46 kg·cm²) |
| Tipe Encoder |
Encoder Absolut 17-bit |
| Resolusi Encoder |
131.072 pulsa/rev (ppr) |
| Tegangan Terukur |
3-Fasa AC 129 V |
| Arus Terukur |
2,3 A |
| Arus Puncak |
6,9 A |
| Kelas Isolasi |
Kelas B (130°C) |
| Peringkat Perlindungan |
IP55 (tidak termasuk poros & konektor) |
| Metode Pendinginan |
Pendinginan Alami (Pendinginan Mandiri) |
| Tipe Poros |
Poros Lurus Standar (φ14 mm) |
| Flensa Pemasangan |
Flensa Standar 60 × 60 mm |
| Berat |
Sekitar 1,45 kg |
| Suhu Operasi |
0°C hingga +40°C |
| Suhu Penyimpanan |
-20°C hingga +70°C |
| Kelembaban |
5–95% RH (tanpa kondensasi) |
| Ketahanan Getaran |
4,9 m/s² (10–55 Hz) |
| Ketahanan Guncangan |
98 m/s² (10 G), 3 sumbu |
| Amplifier yang Kompatibel |
MR-J2S-40A / MR-J2S-40B |
| Rem Elektromagnetik |
Tidak Termasuk (Standar) |
| Status |
Model Lama (Dihentikan; Pengganti: HG-KR43) |
