Motor Servo Encoder NUMATICS L22BA452BG17G61 24VDC 50(KHz) 0.45kW
L22BA452BG17G61 Deskripsi

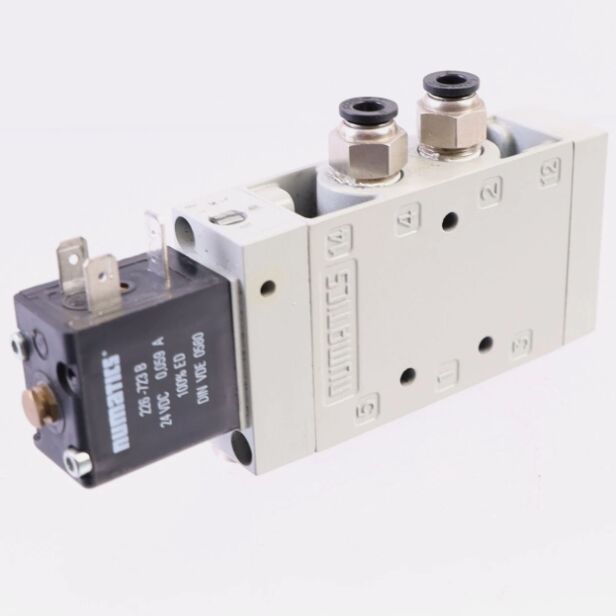

L22BA452BG17G61 adalah katup kontrol arah pneumatik tipe pilot solenoid tunggal, pengembalian pegas dari Seri L2 Numatics (sekarang bagian dari Emerson/Aventics). Katup ini memiliki konfigurasi 4/2 (5-port, 2-posisi) spool-and-sleeve, yang dirancang untuk otomatisasi pabrik dan kontrol gerakan. Mengubah sinyal listrik menjadi aktuasi pneumatik, katup ini mengontrol silinder kerja ganda melalui sinyal CC-Link atau kabel. Dengan lebar bodi ringkas 1" dan kemampuan pemasangan inline/manifold, katup ini cocok untuk kabinet kontrol yang padat dan manifold multi-stasiun (2–12 stasiun). Dinilai untuk aliran tinggi dan rentang tekanan yang luas, katup ini memastikan kinerja yang andal di lingkungan industri yang keras.
L22BA452BG17G61 Fitur Utama
- Kontrol Aliran Tinggi 4/2: Desain spool-and-sleeve 5-port, 2-posisi untuk aktuasi silinder kerja ganda.
- Pilot Solenoid & Pengembalian Pegas: Pilot solenoid tunggal 24 VDC dengan pengembalian pegas; override pengunci flush untuk intervensi manual.
- Bentuk Hemat Ruang: Bodi sempit 1" untuk pemasangan inline atau manifold yang padat (2–12 stasiun).
- Rentang Tekanan Luas: Katup utama: vakum 28" Hg hingga 150 PSIG (10 bar); pilot: 14,5–150 PSIG (1–10 bar).
- Kapasitas Aliran Tinggi: Hingga 79 SCFM @ 80 PSIG (1674 NI/min @ 6 bar) untuk respons silinder yang cepat.
- Porting G 1/4": Ulir universal untuk integrasi yang mudah dengan jalur pneumatik.
- Kumparan Daya Rendah: Kumparan efisien 24 VDC, 1,42 W dengan koneksi plug-in DIN untuk penggantian cepat.
- Servis Tanpa Pelumas: Kompatibel dengan sistem udara tanpa pelumas, mengurangi perawatan.
- Diagnostik Terintegrasi: Indikator LED onboard untuk status daya/aktuasi; pemasangan manifold terlihat untuk visibilitas.
- Konstruksi Kokoh: Tahan terhadap getaran, guncangan, dan EMI untuk operasi jangka panjang yang andal.
L22BA452BG17G61 Bahan & Aplikasi
Bahan
- Bodi: Die-cast seng-aluminium untuk kekuatan, ketahanan korosi, dan stabilitas termal.
- Spool/Sleeve: Baja keras/paduan baja untuk ketahanan aus dan penyegelan yang presisi.
- Segel: Karet Nitril (NBR) untuk kompatibilitas udara, gesekan rendah, dan masa pakai yang lama.
- Terminal/Konektor: Terminal sekrup berlapis nikel + konektor solenoid DIN 43650 untuk pengkabelan yang aman dan tahan korosi.
- Rumah/Enklosur: Plastik rekayasa yang diperkuat kaca (UL94 V-0) untuk ketahanan api dan daya tahan mekanis.
- Perangkat Keras Pemasangan: Sekrup baja tahan karat untuk pemasangan manifold, memastikan ketahanan getaran.
Aplikasi Khas
- Otomatisasi Pabrik: Lini perakitan, mesin pengemasan, dan sistem konveyor untuk kontrol silinder.
- Mesin Perkakas & Robotika: Pusat permesinan CNC, lengan robot, dan stasiun penjepit.
- Penanganan Material: Palletizer, lift, dan sistem penyortiran untuk aktuasi pneumatik siklus tinggi.
- Proses & Industri Umum: Pabrik makanan & minuman, farmasi, dan kimia yang membutuhkan udara tanpa pelumas dan toleransi tekanan luas.
- Manufaktur Otomotif: Otomatisasi bengkel bodi, perakitan mesin, dan lini pengepres.
L22BA452BG17G61 Parameter Penting
| Parameter |
Spesifikasi |
| Nomor Suku Cadang |
L22BA452BG17G61 |
| Merek |
Numatics (Emerson/Aventics) |
| Tipe Produk |
Katup Kontrol Arah Pilot Solenoid Seri L2 4/2 |
| Konfigurasi Katup |
4-arah, 2-posisi (5-port), spool-and-sleeve |
| Aktuasi |
Pilot solenoid tunggal + pengembalian pegas; override pengunci flush (manual) |
| Ukuran Port |
1/4" G (ulir) |
| Kapasitas Aliran |
79 SCFM @ 80 PSIG (1674 NI/min @ 6 bar); faktor Cv ~1,70 |
| Tekanan Operasi Utama |
Vakum 28" Hg hingga 150 PSIG (1–10 bar) |
| Tekanan Pilot (Internal/Eksternal) |
14,5–150 PSIG (1–10 bar) |
| Kumparan Solenoid |
24 VDC, 1,42 W; konektor plug-in DIN 43650 |
| Suhu Sekitar |
-23 °C hingga +66 °C (-10 °F hingga +115 °F) |
| Media |
Udara terkompresi (dilumasi atau tanpa pelumas) |
| Pemasangan |
Inline atau manifold (2–12 stasiun); opsi suplai/pembuangan umum |
| Bahan Bodi |
Die-cast seng-aluminium |
| Bahan Segel |
Nitril (NBR) |
| Berat |
Perkiraan. 0,86 lbs (390 g) |
| Dimensi (P×T×L) |
Perkiraan. 2,89 × 5,99 × 2,00" (73,4 × 152,2 × 50,8 mm) |
| Sertifikasi |
CE, RoHS; sesuai dengan ISO 12238 (katup pneumatik) |
| Kepatuhan |
NEMA 0 (kabinet dalam ruangan); perlindungan IP20 |
