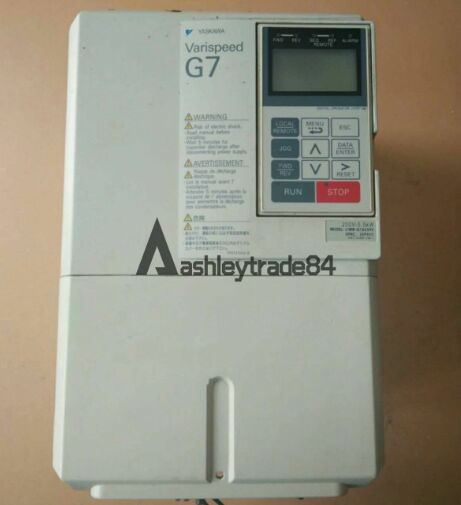

CIMR-G7A25P5 Yaskawa Inverter Frekuensi Variabel 380 - 480VAC 2450/2500RPM
CIMR-G7A25P5 Deskripsi
PeraturanYaskawa CIMR-G7A25P5adalah penggerak frekuensi variabel AC (VFD) kontrol vektor tujuan umum yang handal dari seri Varispeed G7 yang ikonik.drive ini secara khusus dinilai untuk5.5 kW (7,5 HP)Ini mengintegrasikan teknologi kontrol vektor canggih dan output PWM 3 tingkat, memberikan torsi kecepatan rendah yang luar biasa, pengaturan kecepatan yang tepat, dan mengurangi kebisingan listrik.Dengan kapasitas overload yang kuat, mekanisme perlindungan yang komprehensif, dan operasi yang ramah pengguna, ini banyak digunakan dalam aplikasi otomatisasi industri tugas menengah yang membutuhkan kontrol motor yang stabil dan efisien.
CIMR-G7A25P5Fitur Utama
- Modus Kontrol Vektor Ganda: Mendukung kontrol V / f, kontrol vektor loop terbuka, dan kontrol vektor loop tertutup untuk beradaptasi dengan beragam kebutuhan aplikasi.
- Teknologi PWM 3 Tingkat: Meminimalkan tegangan motor, mengurangi interferensi elektromagnetik (EMI), dan memperpanjang umur bobot motor dan bantalan.
- Kemampuan Terlalu KuatPenangan:150% kelebihan beban selama 60 detik(operasi tugas berat) dan200% kelebihan beban selama 0,5 detik(pinuh beban), memastikan keandalan dalam skenario yang menuntut.
- Jangkauan Frekuensi yang Luas: Frekuensi output diatur dari 0,01 Hz hingga 400 Hz, cocok untuk kontrol presisi kecepatan rendah dan aplikasi kecepatan tinggi.
- Pengontrol PID bawaan: Fungsi kontrol proses terintegrasi untuk pengaturan otomatis aliran, tekanan, suhu, atau tegangan, ideal untuk pompa, kipas, dan sistem kontrol proses.
- Kehilangan Daya Ride-Through: Pencarian kecepatan tinggi dan fungsi restart otomatis memungkinkan pemulihan yang mulus setelah gangguan daya sesaat, mengurangi waktu henti produksi.
- Perlindungan yang Komprehensif: Dilengkapi dengan overcurrent, overvoltage, undervoltage, overheating, input/output phase loss, motor overload, dan perlindungan untuk mencegah stall.
- Kompatibilitas Jaringan: Mendukung komunikasi RS-485 untuk integrasi yang mudah ke dalam jaringan kontrol industri; modul fieldbus opsional tersedia untuk konektivitas yang diperluas.
- User-Friendly Interface: 5-line backlit keyboard LCD dengan fungsionalitas salinan / cadangan parameter, mendukung beberapa bahasa untuk pengoperasian dan pemeliharaan yang nyaman.
- Desain yang Menghemat Energi: Mengoptimalkan arus eksitasi motor untuk mengurangi konsumsi daya, terutama dalam aplikasi beban variabel seperti pompa dan kipas.
CIMR-G7A25P5Bahan & Aplikasi
Bahan-bahan
- Perumahan: Chassis baja bergelombang dingin tugas berat dengan lapisan anti korosi dan anti statis, memastikan kekakuan dan daya tahan struktural.
- Komponen Daya: Modul daya IGBT berkinerja tinggi (transistor bipolar gerbang terisolasi) untuk konversi daya yang efisien dan masa pakai yang panjang.
- PCB internal: Papan sirkuit epoxy kaca FR-4 tahan suhu tinggi dengan lapisan konformal, melindungi dari debu, kelembaban, dan gangguan listrik.
- Sistem pendingin: Pendinginan udara paksa dengan kipas DC tahan lama yang dikontrol suhu, memastikan operasi yang stabil bahkan di lingkungan suhu tinggi.
- Terminal: Terminal sekrup tembaga berlapis nikel, menyediakan koneksi aman dan resistensi rendah untuk kabel daya dan kontrol.
- Komponen internal: Kondensator elektrolitik kelas industri, reaktor, dan optocoupler, memastikan kinerja yang dapat diandalkan dalam kondisi industri yang keras.
Aplikasi Tipikal
- Pompa & Kipas angin: Pengendalian efisiensi energi untuk sistem HVAC, pembangkit pengolahan air, sistem ventilasi, dan alat bernapas industri.
- Penanganan Bahan: Conveyor, mixer, crusher, dan sistem penyimpanan / pengambilan otomatis (AS / RS) yang membutuhkan kontrol kecepatan yang stabil.
- Alat Mesin: Kontrol sumbu spindle dan feed untuk mesin bubut, mesin penggiling, mesin penggiling, dan pusat pengolahan.
- Pengemasan & Pencetakan: Mesin cetak-isi-segel, peralatan pelabelan, dan mesin percetakan yang membutuhkan kontrol kecepatan dan tegangan yang tepat.
- Mesin tekstil & karet: Mesin pemintal, ekstruder, dan kalender, di mana pengaturan kecepatan yang konsisten sangat penting.
- Pengolahan Makanan dan Minuman: Mesin pencampur, pengaduk, dan jalur pengolahan, memastikan operasi yang higienis dan efisien.
- Peralatan Industri Umum: Kompresor, mesin cetak injeksi kecil, dan mesin tugas menengah lainnya yang membutuhkan kontrol kecepatan variabel.
CIMR-G7A25P5Parameter Penting
| Parameter |
Spesifikasi |
| Nomor Bagian |
CIMR-G7A25P5 |
| Merek |
Yaskawa Electric |
| Seri |
Varispeed G7 |
| Jenis drive |
3-Fase AC Variable Frequency Drive (VFD) |
| Klasifikasi motor yang berlaku |
5.5 kW (7,5 HP) |
| Tegangan Masuk |
AC 3 fase 200 ~ 240 V, 50/60 Hz |
| Input Current |
26 A |
| Kapasitas Output Nominal |
11.5 kVA |
| Listrik output nominal |
22 A |
| Tegangan Keluar |
3-Fase AC 0 ~ Input Voltage (diatur) |
| Jangkauan Frekuensi Output |
00,01 ~ 400 Hz |
| Metode Kontrol |
Kontrol V/f, Kontrol vektor open-loop, Kontrol vektor closed-loop |
| Kapasitas Overload |
150% selama 60 detik; 200% selama 0,5 detik |
| Frekuensi pembawa |
0.7 ~ 15 kHz (diprogram) |
| Metode pendinginan |
Pemanasan Udara Dipaksa (kipas angin dengan suhu terkontrol) |
| Struktur Perlindungan |
IP00 (Sasi Terbuka) |
| Suhu operasi |
-10°C ~ +40°C (chassis terbuka) |
| Suhu penyimpanan |
-20°C ~ +65°C |
| Operating Humidity |
≤ 95% RH (tidak kondensasi) |
| Dimensi (W × H × D) |
Sekitar 160 × 320 × 210 mm |
| Berat badan |
Sekitar 7.0 kg |
| Sertifikasi |
UL, CUL, CE, RoHS |
| Status Produk |
Legacy / Dihentikan (digantikan oleh seri Yaskawa GA700) |
