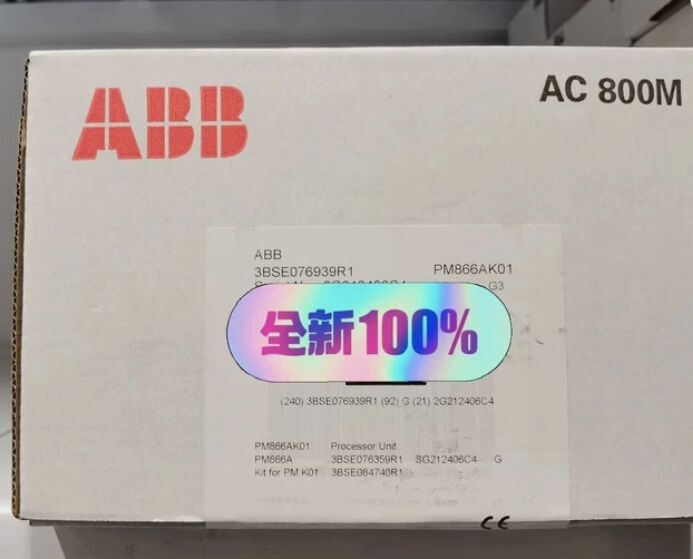

PM866AK01 3BSE076939R1 ABB Modul Pasokan Listrik Redundant -20-70°C 30 V 20 MA
PM866AK01 3BSE076939R1 Deskripsi
PeraturanABB PM866AK01 (3BSE076939R1)adalah unit pemrosesan pusat (CPU) berkinerja tinggi untukAC 800Mkeluarga pengontrol, berfungsi sebagai komponen komputasi inti dari sistem kontrol terdistribusi (DCS) ABB AbilityTM System 800xA®. Ini menjalankan algoritma kontrol yang kompleks, mengelola data I/O,menangani komunikasi sistem, dan memastikan pemantauan dan operasi real-time untuk kontrol proses industri skala besar.mendukung redundansi perangkat keras penuh dan banyak digunakan dalam aplikasi misi-kritis di seluruh minyak & gasUnit ini hadir sebagai kit lengkap termasuk modul CPU, baseplate (TP830), terminator, dan baterai cadangan.
PM866AK01 3BSE076939R1Fitur Utama
- Pengolahan yang Kuat: 133 MHz prosesor MPC866 dengan waktu siklus cepat (hingga 1 ms) untuk tugas kontrol yang menuntut
- Kapasitas Memori yang Tinggi: 64 MB RAM (51.389 MB tersedia untuk aplikasi) + 4 MB Flash PROM untuk firmware
- Dukungan Redundansi Lengkap: CPU, komunikasi, dan redundansi I/O dengan waktu failover <10 ms
- Dual Ethernet Port: 10 Mbps RJ-45 port untuk jaringan kontrol (MMS/IAC protokol)
- Dual Serial Port: RS-232C (COM3) + port layanan terisolasi (COM4)
- Ekspansi Modular: Hingga 12 modul komunikasi CEX-Bus; mendukung 7 kluster I/O optik
- Diagnosis Terpadu: Indikator status LED, jam waktu nyata, dan memori baterai
- Desain yang Kuat: Kisaran suhu yang luas, komponen kelas industri dan kekebalan EMC yang kuat
- Sertifikasi: Sesuai dengan standar CE, UL, cUL, dan RoHS
- DIN Rail Mount: Faktor bentuk kompak untuk pemasangan mudah di lemari kontrol
PM866AK01 3BSE076939R1Bahan & Aplikasi
Bahan-bahan
- Perumahan: Termoplastik tahan api bertenaga tinggi (UL94 V-0)
- Papan sirkuit: Epoxy PCB kaca kelas industri FR-4 dengan lapisan konformal
- Konektor: Paduan tembaga nikel untuk ketahanan korosi dan kontak yang handal
- Komponen internal: Mikroprosesor kelas industri, optocoupler, dan kondensator solid-state
- Baterai cadangan: Baterai lithium 3.6 V untuk penyimpanan memori
Aplikasi Tipikal
- Minyak & Gas: Kontrol kilang, pemantauan pipa, dan sistem platform lepas pantai
- Generasi Listrik: Kontrol boiler, manajemen turbin, dan otomatisasi pabrik
- Kimia & Farmasi: Kontrol proses batch, regulasi reaktor, dan sistem keselamatan
- Air & Air Limbah: Otomatisasi pabrik pengolahan dan kontrol jaringan distribusi
- Logam & Pertambangan: Kontrol tungku, penanganan bahan, dan manajemen jalur produksi
- Produksi: Jalur perakitan, mesin kemasan, dan otomatisasi proses yang kompleks
PM866AK01 3BSE076939R1Parameter Penting
| Parameter |
Spesifikasi |
| Nomor Bagian |
PM866AK01 |
| Nomor pesanan |
3BSE076939R1 |
| Merek |
ABB |
| Jenis Produk |
Unit prosesor CPU AC 800M |
| Prosesor |
Freescale MPC866, 133 MHz |
| Memori |
64 MB RAM (51.389 MB pengguna tersedia) |
| Memori Flash |
4 MB (simpanan firmware) |
| Perbaikan |
Kecepatan penuh CPU/COM/I/O redundansi, failover < 10 ms |
| Pelabuhan Komunikasi |
2 × Ethernet (10 Mbps, RJ-45) |
| Port Serial |
2 × RS-232C (COM3: umum; COM4: layanan terisolasi) |
| Modul Bus CEX |
Hingga 12 modul komunikasi |
| Kelompok I/O |
7 kelompok optik ModuleBus |
| Sumber Daya |
24 V DC (19.2~30 V DC) |
| Konsumsi Saat Ini |
210 mA (tipik), 360 mA (maksimal) |
| Pembuangan Kekuatan |
5.1 W (tipe), 8,6 W (maksimal) |
| Baterai cadangan |
3.6 V lithium (memori penyimpanan/jam) |
| Suhu operasi |
-25°C sampai +60°C |
| Suhu penyimpanan |
-40°C sampai +85°C |
| Kelembaban |
10~90% RH (tidak kondensasi) |
| Dimensi (W × H × D) |
119 × 186 × 135 mm |
| Berat badan |
1.2 kg (dengan baseplate) |
| Pemasangan |
DIN rail (35 mm) |
| Perlindungan |
IP20 |
| Sertifikasi |
CE, UL, CUL, RoHS |
| Kit Termasuk |
PM866A CPU, baseplate TP830, terminator, baterai |
| Dukungan Aplikasi |
32 aplikasi, 64 program masing-masing |
| Waktu Siklus |
Hingga 1 ms per aplikasi |
| Asal usul |
Swedia |
