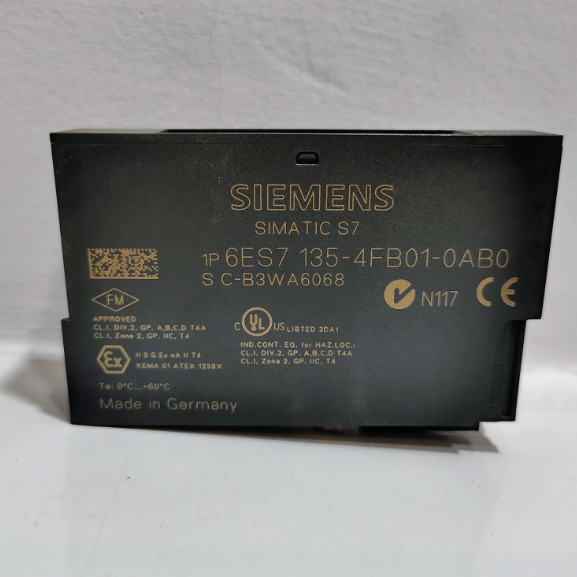

6ES7135-4FB01-0AB0 SIEMENS PLC Programmable Logic Controller 100-240V 50/60Hz
6ES7135-4FB01-0AB0 Deskripsi
Peraturan6ES7135-4FB01-0AB0adalahModul output tegangan analog 2 salurandari SiemensSIMATIC ET 200SSistem I/O terdistribusi. Dirancang untuk generasi sinyal presisi tinggi dalam otomatisasi industri, ia memberikan sinyal tegangan yang stabil dan berisik untuk mengontrol aktuator, katup, dan perangkat lapangan.Mengoperasikan dalam arsitektur SIMATIC DP (Profibus DP), memiliki waktu siklus cepat, isolasi listrik, dan diagnostik terintegrasi, memastikan kinerja yang dapat diandalkan dalam lingkungan manufaktur yang keras.
6ES7135-4FB01-0AB0Fitur Utama
- Saluran output dua tegangan: Mendukung kisaran standar industri:± 10 V DCdan1 ̊5 V DC.
- Resolusi Tinggi: 13 bit + tanda untuk ±10 V; 12 bit untuk 1 ̊5 V, memungkinkan kontrol yang tepat.
- Tanggapan yang Sangat Cepat: Waktu siklus tipikal < 1 ms; waktu menetap 0,1 ms (beban resistif) / 0,5 ms (beban kapasitif/induktif).
- Isolasi yang Komprehensif: Isolasi 500 V DC antara saluran, bus backplane, dan tegangan beban untuk mencegah gangguan.
- Perlindungan yang Kuat: Perlindungan sirkuit pendek (maksimal 25 mA) dan perlindungan polaritas terbalik.
- Desain yang Menghemat Ruang: Hanya 15 mm lebar untuk kepadatan saluran yang tinggi di lemari kontrol kompak.
- Diagnosis Terintegrasi: SF (Group Fault) LED untuk identifikasi kesalahan dan pemecahan masalah yang cepat.
- Integrasi yang lancar: Kompatibel sepenuhnya dengan pengontrol SIMATIC S7 dan stasiun ET 200S.
6ES7135-4FB01-0AB0Bahan & Aplikasi
Bahan-bahan
- Perumahan: Termoplastik kekuatan tinggi dengan klip pemasangan rel DIN.
- Komponen internal: PCB kelas industri dengan lapisan konformal untuk daya tahan.
- Kontak: Terminal berlapis emas untuk transmisi sinyal yang andal dan ketahanan korosi.
- Terminal: Koneksi jenis sekrup untuk kabel lapangan yang aman.
Aplikasi Tipikal
- Pengendalian Proses: Kontrol aliran, tekanan, tingkat, dan suhu dengan loop tertutup.
- Otomatisasi katup: Kontrol katup proporsional, servo, dan kontrol.
- Otomasi Pabrik: Pengemasan, penanganan bahan, dan jalur perakitan.
- Uji & Pengukuran: Generasi sinyal presisi untuk bangku uji otomatis.
- Otomatisasi Bangunan: HVAC dan sistem kontrol lingkungan.
6ES7135-4FB01-0AB0Parameter Penting
| Parameter |
Spesifikasi |
| Nomor Bagian |
6ES7135-4FB01-0AB0 |
| Keluarga produk |
SIMATIC ET 200S / SIMATIC DP |
| Jumlah output analog |
2 saluran (hanya tegangan) |
| Jangkauan Sinyal Keluar |
±10 V DC; 1 ̊5 V DC |
| Resolusi |
±10 V: 13 bit + tanda; 1 ′5 V: 12 bit |
| Waktu Siklus (Semua Saluran) |
Maks. 1,5 ms; Biasanya < 1 ms |
| Waktu Pengendalian |
Beban resisten: 0,1 ms; Beban kapasitif/induktif: 0,5 ms |
| Perlindungan Sirkuit Singkat |
Ya; maksimal 25 mA |
| Impedansi beban |
Min. 1 kΩ (kekuatan output) |
| Maks. Beban Kapasitas |
1 μF |
| Tegangan isolasi |
500 V DC (saluran / bus / beban) |
| Tegangan pasokan (L+) |
24 V DC (dari modul daya) |
| Konsumsi saat ini (tanpa beban) |
Max. 130 mA (dari L+); Max. 10 mA (dari backplane bus) |
| Kehilangan Daya |
Maks. 2 W |
| Dimensi (W × H × D) |
15 mm × 81 mm × 52 mm |
| Berat badan |
Sekitar 40 g. |
| Peringkat Perlindungan |
IP20 |
| Suhu operasi |
-25 °C sampai +60 °C |
| Suhu penyimpanan |
-40 °C sampai +70 °C |
| Kelembaban |
10 ∼ 95% RH (tidak kondensasi) |
| Indikator Diagnostik |
SF (merah) LED untuk kesalahan kelompok |
| Model sebelumnya |
6ES7135-4FB00-0AB0 |
