GE Fanuc Emerson Seri 90-70 Modul Catu Daya IC697PWR711 120/240 VAC

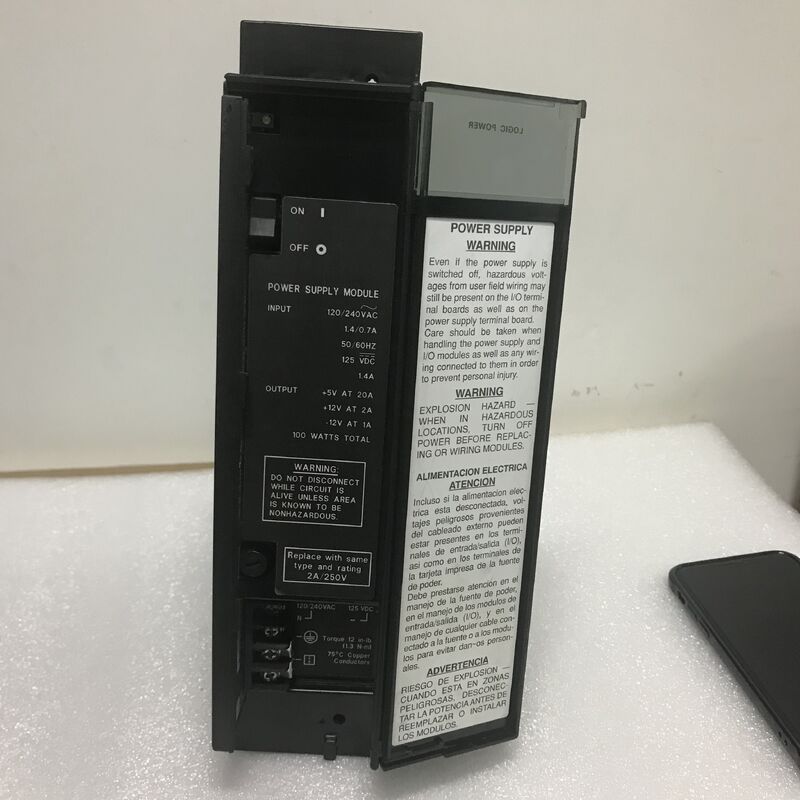

Modul Catu Daya GE Fanuc Emerson Seri 90-70 IC697PWR711 120/240 VAC

Deskripsi
IC697PWR711 adalah modul catu daya dari keluarga Pengontrol Logika Terprogram (PLC) Seri 90-30 Ge Fanuc. Modul ini memiliki kompatibilitas tegangan masukan yang dapat dipilih seperti 120 VAC dan 240 VAC, yang ditentukan oleh pengaturan jumper eksternal. Untuk kedua tegangan masukan nominal yang berlaku, rentang tegangan yang berlaku adalah 90 hingga 132 VAC atau 180 hingga 264 VAC, dengan frekuensi 47 hingga 63 Hz.

IC697PWR711 memiliki pasokan tegangan keluaran +5VDC, 12VDC, dan -12VDC serta sinyal urutan tingkat logika ke arah backplane. Catu daya ini dipasang di lokasi paling kiri dari rak 90-30, terpasang melalui konektor backplane 48-pin. Catu daya ini mampu memasok daya ke rak kedua asalkan total beban rak tambahan tidak melebihi kapasitas total 100 Watt dari IC697PWR711. Khususnya, rak ke-2 harus kurang dari 5,2 ampere. Selain itu, untuk memberi daya pada rak ke-2 diperlukan penggunaan kabel penghubung 3 kaki. Rak ke-2 harus berada dalam jangkauan kabel ini karena tidak dirancang untuk beroperasi lebih dari 3 kaki.

Memiliki konstruksi rak geser. +5VDC memberikan keluaran maksimum 18 ampere, +12VDC keluaran maksimum 2 Ampere, dan maksimum 1 Ampere dari keluaran -12VDC. Catu daya ini memiliki perlindungan hubung singkat elektronik internal dan arus berlebih. Untuk sekering sirkuit cabang, sakelar eksternal yang ukurannya sesuai harus dipasang. Catu daya ini memiliki sakelar ON / OFF untuk mengaktifkan catu daya.

Modul ini dilengkapi dengan konstruksi rak geser dan operasi 2 rak dari satu catu daya. Modul catu daya GE Fanuc Automation IC697PWR711 mencakup perlindungan hubung singkat elektronik dan koreksi faktor daya saat beroperasi dengan tegangan AC. Jika modul catu daya GE Fanuc Automation IC697PWR711 dimaksudkan untuk operasi berkelanjutan di lingkungan dengan suhu tinggi dan tegangan saluran rendah, spesifikasinya harus diturunkan untuk menjamin operasi yang aman. Operasi normal hanya dimungkinkan dengan suhu di bawah 60 derajat Celsius. Modul catu daya GE Fanuc Automation IC697PWR711 dipasang di slot kiri rak GE IC697 atau rak integrator VME mana pun dan merupakan tipe modul plug-in. Modul ini dilengkapi dengan arus lonjakan puncak setengah siklus masukan sebesar 3 Ampere.
