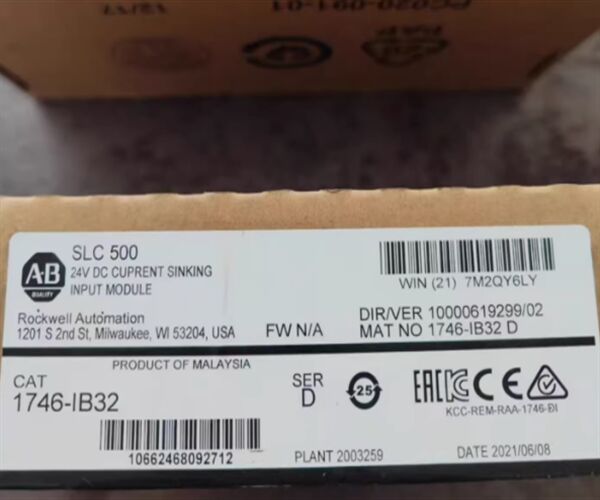

1746-IB32 Modul Input Digital DC Allen-Bradley
Deskripsi 1746-IB32
Allen-Bradley 1746-IB32 adalah modul input diskrit SLC 500. Modul ini beroperasi pada tegangan nominal 24VDC dan pada rentang tegangan 15-30V DC @ 50 °C (122 °F) atau 15-26.4V DC @ 60 °C (140 °F). Modul ini biasanya digunakan untuk menghubungkan perangkat listrik seperti Sakelar, Sensor, kontak Tambahan, dan perangkat biner atau ON/OFF lainnya. Hingga Tiga Puluh Dua (32) sinyal input dapat dihubungkan ke modul ini melalui 32 saluran modul input yang tertanam.
Kompatibel untuk digunakan dengan prosesor SLC 500 apa pun, idealnya dengan perangkat keras Gaya Modular SLC 500. Mendukung pemasangan secara lokal, di sepanjang pengontrol atau ke rak I/O ekspansi atau ke sasis I/O Jarak Jauh di sepanjang adaptor komunikasi SLC 500. Pemasangan langsung ke slot yang tersedia dari sasis 1746 kecuali slot 1 yang dicadangkan untuk pengontrol SLC 500.
1746-IB32 memiliki penarikan arus backplane sebesar 50 mA pada 5VDC dengan tegangan Input Off-State maksimum 5VDC, Arus Input Nominal 5.1 mA @ 24V DC, arus input keadaan Off maksimum 1.5 mA dengan penundaan sinyal tipikal 8 ms untuk transisi sinyal ON ke OFF dan OFF ke ON.
Saat memasang modul, pastikan daya dilepas dari sasis karena modul ini tidak mendukung Penghapusan dan Pemasangan di Bawah Daya (RIUP). Dilengkapi dengan blok terminal yang dapat dilepas yang memungkinkan pengkabelan jarak jauh ke modul serta perawatan yang disederhanakan karena RTB memungkinkan pemasangan ke modul lain dengan jenis yang sama.
1746-IB32 menawarkan isolasi dari backplane yang diuji pada 1500 Volt AC selama 60 detik antara backplane dan I/O dan memiliki ketahanan dielektrik 1500 Volt AC. Tegangan minimum di seluruh sirkuitnya dalam keadaan ON adalah 15.0 Volt DC dan dalam keadaan OFF, ia memiliki penurunan tegangan maksimum 5.0 Volt DC dan arus bocor maksimum 1.5 mA. Modul 1746-IB32 memiliki waktu tunda sinyal maksimum 3ms di seluruh inputnya dalam mode ON dan OFF dan memiliki arus input nominal keseluruhan 5.1 mA pada tegangan nominal 24 Volt DC. 1746-IB32 memiliki rentang suhu pengoperasian antara 0 dan 60 derajat Celcius (32 dan 140 derajat Celcius) pada kelembaban non-kondensasi 5 hingga 95% dan memiliki ketahanan getaran operasional 1G pada 5 hingga 200 Hertz dan peringkat guncangan 30G.
Spesifikasi teknis untuk 1746-IB32
| Pabrikan |
Allen Bradley |
| Kategori |
PLC |
| Lini Produk |
SLC 500 |
| Nomor Bagian |
1746-IB32 |
| GTIN |
10662468092712 |
| Berat |
0.38 lbs (0.17 kg) |
| Jenis Modul |
Modul Input DC Digital |
| Jumlah Input |
Tiga Puluh Dua (32) Input |
| Tegangan Input |
24VDC |
| Rentang Tegangan Operasi |
15 hingga 30V dc pada 50° C; 15 hingga 26.4V dc pada 60° C. |
| Waktu Tunda Input, OFF ke ON |
3 ms |
| Disipasi Daya, per saluran |
0.20 Watt |
| Disipasi Daya, per modul |
6.65 Watt |
| Arus Backplane pada 24 Volt |
0 mA |
| Arus Backplane pada 5 Volt |
0.05 A |
| Rentang Tegangan |
15-30 Volt DC Sink |
| Input |
32 |
| Arus Backplane (5 Volt DC) |
103 miliampere |
| Penundaan sinyal |
3 milidetik |
| Arus Keadaan Mati |
1 miliampere |
| Aplikasi |
Input DC Tujuan Umum |
| Koneksi I/O |
1746-HT dan 1746-HCA |
| Respons Langkah |
100 milidetik masuk, 2.5 milidetik keluar |
| Peringkat guncangan |
30G |
| UPC |
10662468092712 |
Allen-Bradley 1746-IB32 adalah modul input SLC 500. Ini adalah modul input sinking 24VDC yang menampilkan Tiga Puluh Dua (32) saluran input sink, menerima rentang tegangan sinyal 15-30VDC pada 50 Derajat Celcius dan 15-26.4VDC pada 60 Derajat Celcius. Ia memiliki konsumsi arus backplane sebesar 0.05 A dengan penundaan sinyal 3 ms untuk kedua transisi.
