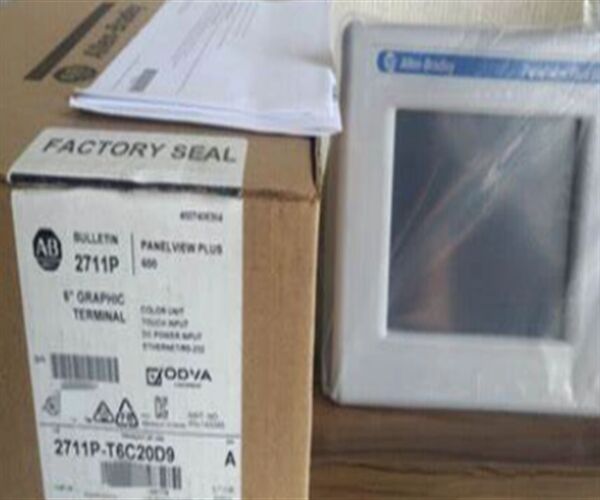

2711P-T6C20D adalah terminal Operator PanelView Plus 600. Komponen visualisasi dari Allen-Bradley ini adalah perangkat yang dioperasikan dengan layar sentuh bertenaga 24VDC dan dilengkapi dengan satu (1) port RS232, satu (1) Ethernet, dan dua (2) port USB.

Perangkat PanelView ini lebih dikenal sebagai Human Machine Interface (HMI) yang digunakan terutama di lantai pabrik untuk menyediakan antarmuka pemantauan dan kontrol yang nyaman bagi operator. Terminal operator ini berkontribusi pada penurunan biaya operasional dan meningkatkan akurasi, efisiensi, dan waktu reaksi terhadap proses. Ini juga menurunkan risiko kesalahan manusia karena detail operasional dapat dilihat dari satu lokasi.

Layar grafis 5,7 inci dapat menampilkan tiruan proses secara detail dengan implementasi desain HMI yang menggunakan animasi dan representasi skema warna. Selain itu, antarmuka input sentuh adalah antarmuka yang lebih nyaman karena operator tidak perlu menghafal penugasan tombol saat mengoperasikan proses.

Antarmuka RS232 terintegrasi secara praktis digunakan untuk pengaturan komunikasi di dalam panel atau sedikit jarak jauh. Antarmuka RS232 cenderung mengurangi kecepatan seiring bertambahnya jarak kabel. Untuk komunikasi jarak jauh, port Ethernet dapat digunakan karena juga mendukung komunikasi dengan satu atau lebih pengontrol secara bersamaan. Port USB umumnya digunakan untuk penyisipan perangkat periferal seperti keyboard dan mouse yang memberikan fleksibilitas operasional.

2711P-T6C20D ditenagai oleh rentang catu daya eksternal 18-32 VDC dengan nilai catu daya nominal 24VDC. Terminal operator ini dilengkapi dengan memori Flash 64 MB dan memori non-volatil 64 MB.

Terminal antarmuka operator ini berjalan pada daya DC. Tegangan terminal antarmuka operator Allen-Bradley 2711P-T6C20D tidak boleh dinilai kurang dari 18 Volt DC dan tidak dinilai lebih dari 24 Volt DC. Konsumsi daya maksimum produk ini adalah 25 W. Terminal 2711P-T6C20D dapat bekerja dalam kondisi bergetar hingga 57 Hertz pada tingkat getaran puncak 2G. Rentang suhu pengoperasian harus antara 32 dan 131 derajat Fahrenheit. Rentang suhu non-pengoperasian harus antara -13 dan 158 derajat Fahrenheit. Terminal antarmuka operator 2711P-T6C20D dapat berkomunikasi dengan perangkat lain untuk input data melalui RS-232, Ethernet, dan port komunikasi USB-nya. Terminal antarmuka operator ini dapat menampung memori flash aplikasi 20 MB untuk menyimpan semua aplikasinya.

Spesifikasi teknis untuk 2711P-T6C20D
