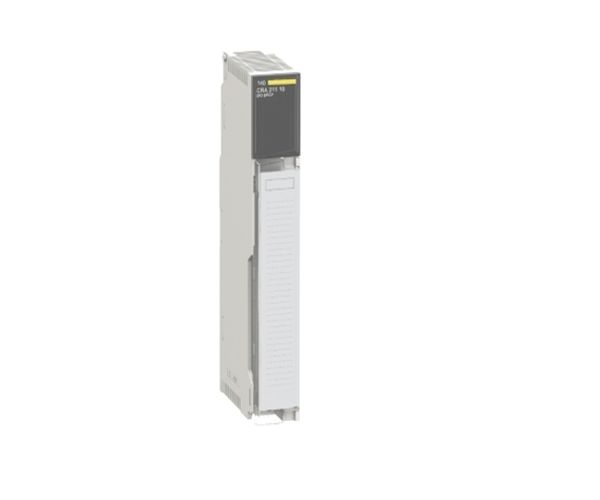

140CRA21110 Modul Pasokan Daya Modicon, DIO I/O Drop Modbus Plus

SProduk serupa

140EHC10500C 140EHC20200 140EHC20200C 140ERT85400

140ERT85410 140ESI06200 140ESI06210 140ESI06210C

140HLI34000 140HLI34000C 140MMB10200 140MMB10400

140MMD10200 140MMD10400 140MSB10100 140MSC10100

140MSX10100 140NHP81100 140NOA61100 140NOA61110

140NOE21100 140NOE21100C 140NOE25100 140NOE25100C

140NOE31100 140NOE31100C 140NOE35100 140NOE35100C

140NOE51100 140NOE51100C 140NOE55100 140NOE55100C

140NOL91100 140NOL91110 140NOL91120 140NOM21100

Informasi yang diberikan dalam dokumentasi ini berisi gambaran umum dan/atau karakteristik teknis kinerja produk yang terkandung di sini. Dokumentasi ini tidak dimaksudkan sebagai pengganti dan tidak digunakan untuk menentukan kesesuaian atau keandalan produk ini untuk aplikasi pengguna tertentu. Merupakan kewajiban setiap pengguna atau integrator untuk melakukan analisis risiko, evaluasi, dan pengujian produk yang sesuai dan lengkap sehubungan dengan aplikasi spesifik yang relevan atau penggunaannya. Baik Schneider Electric maupun afiliasi atau anak perusahaannya tidak bertanggung jawab atau berkewajiban atas penyalahgunaan informasi yang terdapat di sini. Jika Anda mempunyai saran untuk perbaikan atau perubahan atau menemukan kesalahan dalam publikasi ini, harap memberi tahu kami. Tidak ada bagian dari dokumen ini yang boleh direproduksi dalam bentuk apa pun atau dengan cara apa pun, baik elektronik maupun mekanis, termasuk fotokopi, tanpa izin tertulis dari Schneider Electric.

Semua peraturan keselamatan negara bagian, regional, dan lokal terkait harus dipatuhi saat memasang dan menggunakan produk ini. Demi alasan keselamatan dan untuk membantu memastikan kepatuhan terhadap data sistem yang terdokumentasi, hanya pabrikan yang boleh melakukan perbaikan pada komponen.

Jika perangkat digunakan untuk aplikasi dengan persyaratan keselamatan teknis, instruksi yang relevan harus diikuti.

Kegagalan dalam menggunakan perangkat lunak Schneider Electric atau perangkat lunak yang disetujui dengan produk perangkat keras kami dapat mengakibatkan cedera, bahaya, atau hasil pengoperasian yang tidak tepat. Kegagalan untuk mematuhi informasi ini dapat mengakibatkan cedera atau kerusakan peralatan. © 2012 Schneider Listrik. Semua hak dilindungi undang-undang.

MELIHAT

Bacalah petunjuk ini dengan cermat, dan lihat peralatannya agar Anda memahami perangkat tersebut sebelum mencoba memasang, mengoperasikan, atau merawatnya. Pesan khusus berikut mungkin muncul di seluruh dokumentasi ini atau pada peralatan untuk memperingatkan potensi bahaya atau untuk meminta perhatian terhadap informasi yang memperjelas atau menyederhanakan prosedur.

Ringkasan

Bab ini akan memberi Anda informasi umum untuk memahami di mana dan kapan Anda dapat menggunakan modul repeater serat optik 140 NRP 954 0•. Modul repeater serat optik 140 NRP 954 0• dapat dimasukkan ke dalam jaringan RIO. Terdapat 2 model repeater serat optik yang masing-masing mendukung satu jenis kabel serat optik:  140 NRP 954 00 mendukung kabel serat optik multimode.  140 NRP 954 01C mendukung kabel serat optik mode tunggal.

Jaringan RIO

Jaringan Modicon Quantum RIO adalah jaringan area lokal (LAN) berkecepatan tinggi (1,544 Mbit/s) menggunakan kabel koaksial. Jaringan RIO mendukung komunikasi antara PLC dan satu atau lebih modul I/O yang tersebar di seluruh area lokal, misalnya, fasilitas manufaktur atau pemrosesan. Ada banyak kemungkinan topologi asli yang dapat digunakan untuk jaringan RIO:  Topologi kabel linier (lihat Panduan Perencanaan dan Pemasangan Sistem Kabel I/O Jarak Jauh untuk informasi tentang jaringan kabel koaksial RIO.):  Sistem kabel RIO kabel tunggal standar  Sistem kabel RIO redundan  Sistem kabel ganda  Topologi kabel Hot Standby (lihat Panduan Pengguna Sistem Hot Standby Modicon Quantum untuk informasi tentang kabel koaksial Hot Standby jaringan.):  Sistem Hot Standby kabel tunggal  Sistem kabel Hot Standby Redundant Arsitektur dasar sistem kabel RIO adalah sebagai berikut:  prosesor RIO disebut head  jaringan terbuat dari satu (linier) atau dua (ganda atau redundan) kabel trunk. Tap dipasang di sepanjang kabel trunk, dan kabel drop berjalan dari tap ke adaptor drop. Kecocokan impedansi yang tepat dipertahankan di seluruh jaringan dengan terminator utama 75 Ω.

Gambar berikut menunjukkan dasar sistem RIO kabel tunggal standar:

Tabel nomor bagian (lihat halaman 22) memberikan referensi untuk komponen dasar yang dapat digunakan dalam topologi RIO.

140 NRP 954 0• Penyisipan Repeater Serat Optik
Penyisipan kabel serat optik dalam jaringan RIO memungkinkan untuk:
l memperpanjang total panjang jaringan RIO, misalnya, RIO turun secara terpisah
blok pabrik tanpa melebihi batas redaman sistem kabel koaksial.
l secara signifikan meningkatkan karakteristik kekebalan kebisingan instalasi.
Saya membuat topologi yang tidak dapat berfungsi dengan baik dengan satu kabel koaksial.
l menyelesaikan masalah grounding yang jauh, misalnya ketika menggunakan referensi ground yang berbeda adalah wajib, misalnya antara dua bangunan.
Selain penerapan umum yang tercantum di atas:
l Penyisipan 140 repeater serat optik NRP 954 00 dalam jaringan RIO yang sudah ada yang sudah menggunakan repeater serat optik 490NRP954 memungkinkan perluasan jaringan RIO tanpa tambahan distorsi lebar pulsa (atau jitter).
Repeater serat optik 490NRP954 adalah repeater serat optik multimode. Lihat Panduan Pengguna Pengulang Serat Optik Modicon untuk detail tentang 490NRP954.

Pemasangan Repeater Fiber Optic pada Kabel Drop Gambar berikut menunjukkan jaringan RIO dengan RIO drop kedua dihubungkan ke kabel trunk menggunakan kabel drop panjang:

Untuk menghindari redaman, kebisingan dan/atau ground yang jauh jika terjadi kabel drop yang panjang, akan berguna untuk memasang repeater serat optik.

Contoh Aplikasi

Contoh berikut akan menunjukkan kepada Anda arsitektur rak yang sangat terdiagnosis yang dimasukkan ke dalam topologi bus redundan dan catu daya (AC dan DC). Arsitektur ini memungkinkan untuk memperingatkan dan menafsirkan dari jarak jauh ketersediaan mana yang telah hilang (catu daya, kabel serat optik...):

1 kabel bagasi
2 Jatuhkan kabel
3 Ketuk dengan terminator bagasi
4 2 pasang kabel serat optik
P/S 140 CPS 124 00 dan 140 CPS 224 00 Modul catu daya redundan
NRP 140 NRP 954 0• Modul repeater serat optik
CRA 140 CRA 932 00 Modul saluran ganda drop I/O jarak jauh
DDI 140 DDI 353 00 masukan DC modul 24 Vdc
Repeater serat optik 140 NRP 954 0• dirangkai bersama untuk memperpanjang panjang sambungan serat redundan (misalnya dalam terowongan). Relai diagnostik dari
catu daya redundan (AC dan DC) dan modul NRP dihubungkan ke modul DDI. Semua status relai diagnostik yang tersedia di modul DDI dikirimkan pada jaringan RIO melalui modul CRA.
CATATAN: Dalam contoh ini modul dipasang di backplane Quantum 6 slot (140 XBP 006 00) atau lebih.
Silakan merujuk ke Referensi Perangkat Keras Seri Modicon Quantum Automation
Panduan untuk detail tentang catu daya, penurunan I/O jarak jauh, modul input DC, dan bidang belakang.
