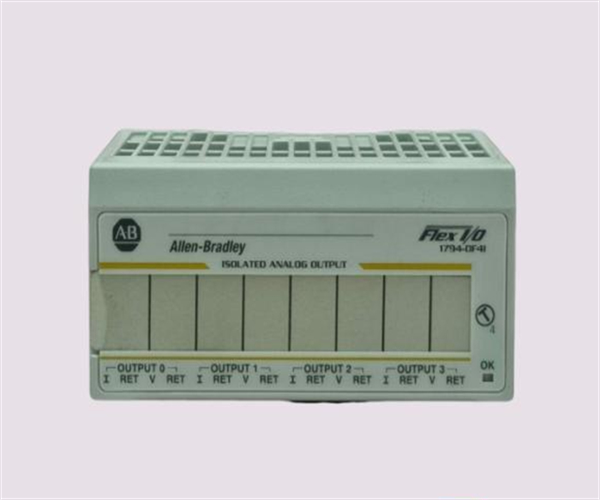

Allen-Bradley 1794-OF4I adalah modul analog I/O FLEX dengan empat output analog terisolasi.1794-TBNF, dan 1794-TBN. Modul ini dapat dipasang pada rel DIN atau langsung ke panel.

Rentang tegangan DC eksternal untuk modul 1794-OF4I adalah 19,2 hingga 31,2 VDC, termasuk 5% AC ripple.Hal ini mendukung overload maksimum 30 V atau 32 mA terus menerus pada saluran tunggal pada suatu waktuModul dapat menangani beban arus maksimum 3 mA pada output tegangan dan beban resistif 0 sampai 750 ohm pada output tegangan. rentang arus outputnya adalah 4-20 mA dan 0-20 mA,yang keduanya dapat dikonfigurasi oleh pengguna. Tegangan output dapat diatur menjadi ±10 V, ±5 V, 0-10 V, atau 0-5 V, juga dapat dikonfigurasi oleh pengguna.

1794-OF4I memiliki disipasi daya maksimum 4,7 W pada 31,2 VDC, dengan disipasi termal maksimum 16 BTU / jam pada tegangan ini.Tegangan isolasi modul tergantung pada unit dasar terminal yang digunakanFlexBus memiliki tegangan isolasi terus-menerus 250 V ketika terhubung ke unit dasar 1794-TBN, dan tegangan isolasi terus-menerus 120 V dengan unit dasar yang kompatibel lainnya.dan kebutuhan arus FlexBus adalah 50 mAResolusi modul adalah 15 bit ditambah tanda, dengan resolusi tegangan 0,320 mV / cnt dan resolusi arus 0,656 mA / cnt. Tingkat pembaruan untuk semua saluran adalah 2,5 atau 5 milidetik,dengan respon langkah kurang dari 25 μs pada 63% skala penuh.

Kedua terminal tegangan dan arus menawarkan akurasi mutlak 0,1% skala penuh pada 25 ° C. Namun, pergeseran akurasi bervariasi dengan suhu: 0,0012% skala penuh per ° C untuk terminal tegangan dan 0.0025% skala penuh per °C untuk terminal saat ini. 1794-OF4I menggunakan konversi digital-ke-analog (DAC), dengan resolusi 15 bit ditambah tanda atau 0,320 mV / cnt untuk tegangan, dan 0.656 mA/cnt untuk arus.

Modul ini menyediakan tingkat pembaruan sinyal 2,5 ms atau 5,0 ms untuk semua saluran, yang dapat dikonfigurasi secara seragam di semua saluran.dengan beban arus pada tegangan keluaran 3 mAModul ini dikalibrasi pabrik, tetapi juga menawarkan pilihan untuk kalibrasi manual jika perlu.Hal ini dapat mentolerir overload maksimum 30 V terus menerus atau 32 mA terus menerus pada satu saluran pada suatu waktu.

1794-OF4I sepenuhnya kompatibel dengan unit dasar terminal seperti 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3T, 1794-TB3TS, dan 1794-TBN.Ini membutuhkan tegangan FlexBus 5 VDC dan arus FlexBus 50 mASumber daya eksternal modul membutuhkan nominal 24 VDC, dengan rentang tegangan yang berlaku 19.2 – 31.2 VDC.

1794-OF4I dapat dipasang pada rel DIN atau langsung pada sub-panel kandang.Ini juga kompatibel dengan adaptor komunikasi Flex I / O yang tersedia dan disetujui untuk digunakan di lokasi berbahaya.
