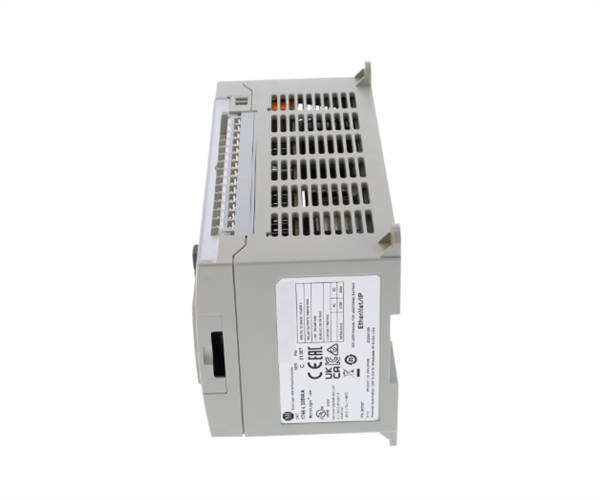

1766-L32BWA adalah pengontrol logika terprogram (PLC) yang diproduksi oleh Allen Bradley.Hal ini terutama kompatibel untuk digunakan di tingkat mesin otomatisasi atau proses kecil.

Kontroler ini memiliki dua belas (12) Fast 24V DC Input, delapan (8) standar 24VDC input dan dua belas (12) Relay output.Masukan kecepatan tinggi mendukung perangkat switching cepat dengan frekuensi nominal 100 kHzInput 24VDC standar digunakan untuk aplikasi tujuan umum sementara Output Relay dapat dioperasikan dengan kategori tegangan yang berbeda,untuk energi beban listrik dengan pemicu tegangan nominal yang berbeda.

Port komunikasi terintegrasi meliputi One (1) combo isolated RS232/RS485port, One (1) RS232 communication port dan One (1) Ethernet I/P port.Port komunikasi ini dapat dioperasikan secara individual untuk berkomunikasi dengan perangkat mitra yang berbeda. Protokol yang didukung termasuk DF1, DH485, ASCII, DNP3 Serial, DNP3 Ethernet, MODBUS RTU, MODBUS Ethernet, dan protokol ASCII.

Ketika dikonfigurasi sebagai MODBUS RTU melalui kabel RS485, topologi daisy chain dapat diimplementasikan di mana hingga 32 perangkat dapat terhubung.Ini adalah solusi yang ideal untuk mengintegrasikan Power Meters dan perangkat MODBUS lainnya. DNP3 biasanya digunakan dalam otomatisasi substasi untuk berkomunikasi dengan Perangkat Elektronik Cerdas (IED).Protokol Ethernet adalah protokol yang paling modern dan user-friendly untuk berkomunikasi dengan beberapa perangkat dalam topologi linier. Protokol ASCII biasanya digunakan dalam otomatisasi pabrik terutama di bidang manufaktur. Aplikasi yang paling umum adalah membaca data barcode dari produk tertentu.

Allen-Bradley 1766-L32BWA adalah bagian dari seri MicroLogix 1400 Programmable Logic Controller.kemampuan pengeditan online, dan LCD dengan fitur yang ditingkatkan. juga memiliki lampu latar di LCD untuk mengatur konfigurasi jaringan, melihat status pengontrol dan I / O, pemantauan, dan manipulasi.Pengendali 1766-L32BWA membutuhkan daya input 120 hingga 240 VAC dan memiliki RAM yang didukung bateraiIni mendukung 32 titik I/O digital yang terdiri dari Dua belas (12) masukan DC 24 Volt digital cepat, Delapan (8) masukan DC 24 Volt digital normal, dan Dua belas (12) output relay.Hal ini dapat diperluas dengan hingga Tujuh (7) 1762 modul ekspansi I / OUntuk komunikasi, 1766-L32BWA memiliki port RS-232/485 yang terisolasi, port Ethernet, dan port RS-232 yang tidak terisolasi.Ini juga memiliki jam waktu nyata tertanam untuk memberikan referensi untuk aplikasi yang membutuhkan kontrol berbasis waktuUntuk pemasangan, ia memiliki Panel atau DIN-Rail pilihan pemasangan dengan kandang terbuka.Lingkungan industri kering dengan sirkuit yang tidak melebihi Over Voltage Category II. Pengendali 1766-L32BWA memiliki berbagai fitur yang ditingkatkan yang tidak dimiliki pendahulunya. Port Ethernet menyediakan dukungan protokol DNP3 serta kemampuan server web dan email.Ini memiliki 2 Serial port dengan DH485/DF1/Modbus RTU/DNP3/ASCII dukungan protokol. Ini memiliki hingga 6 tertanam 100 kHz kecepatan tinggi penghitung (hanya untuk DC controller).
