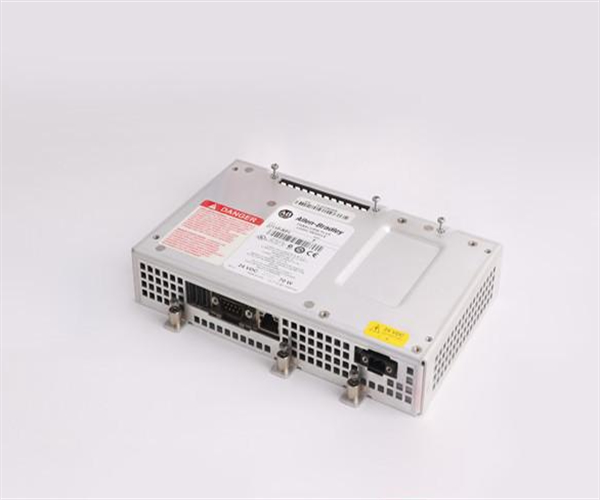

Modul Logika Panel View Plus 2711P-RP1

Deskripsi  2711P-RP1

Modul 2711P-RP1 adalah modul logika dari Allen-Bradley/Rockwell Automation. Kompatibel dengan berbagai modul tampilan dan terminal dari seri Allen-Bradley Panelview Plus. Modul logika 2711P-RP1 dirancang khusus untuk bekerja dengan modul tampilan seri Panelview 700 hingga 1500. Berisi memori dan prosesor yang digunakan modul tampilan yang terhubung untuk beroperasi. Sistem kontrol seri Panelview Plus 700 hingga 1500 lengkap terdiri dari modul tampilan dan modul logika seperti modul logika 2711P-RP1, dan sistem dapat disesuaikan dengan perangkat opsional seperti modul komunikasi.

Allen-Bradley 2711P-RP1 adalah komponen PanelView Plus. Komponen ini khususnya adalah modul logika yang menjadi host berbagai antarmuka dan berisi area memori dan prosesor yang diperlukan dari terminal operator PanelView Plus.

2711P-RP1 dipasang di bagian belakang modul tampilan. Modul tampilan ini dilengkapi dengan memori internal sebesar 64 MB Random Access Memory (RAM), yang digunakan untuk antarmuka runtime terminal operator, dan 64 MB Flash, yang digunakan untuk menyimpan file seperti cadangan aplikasi, manual, log, resep, laporan, dan file sistem lainnya.

Modul Logika 2711P-RP1 terhubung ke sirkuit modul tampilan melalui slot PCI. Saat memasang modul ini, pembumian yang tepat harus diperhatikan karena komponen di dalamnya sangat sensitif terhadap listrik statis.

2711P-RP1 kompatibel untuk digunakan dengan terminal operator PanelView Plus 700, 1000, 1250, dan 1500. Unit ini adalah perangkat keras pengganti karena PanelView Plus 700-1500 mana pun dilengkapi dengan modul logika yang sudah diinstal sebelumnya. Demikian pula, terminal operator PanelView Plus yang berfungsi penuh memerlukan modul logika.

Modul 2711P-RP1 ditenagai oleh catu daya eksternal 24VDC. Dilengkapi dengan antarmuka komunikasi standar seperti port Ethernet, port mini DIN RS232 9-Pin, dan port USB. Port ethernet digunakan untuk menghubungkan terminal PanelView ke satu atau lebih pengontrol melalui protokol Ethernet I/P sedangkan antarmuka RS232 digunakan untuk koneksi peer-to-peer. Ethernet dapat mencakup jarak yang lebih jauh dengan maksimum 100 meter yang dapat dengan mudah diperpanjang. Koneksi RS232 idealnya digunakan untuk jarak pendek biasanya, di dalam komunikasi panel. Modul logika ini juga dilengkapi dengan Dua (2) port USB untuk menghubungkan perangkat periferal seperti keyboard dan mouse.

Itu dibaut dengan 6 sekrup ke modul tampilan dan dapat membawa modul komunikasi yang dipasang padanya setelah melepas label abu-abu di sisi belakang modul logika. Selalu pastikan bahwa modul tampilan tidak diberi daya saat menghubungkan modul logika ke sana. Editor teks WordPad, Media Player, dan koneksi desktop jarak jauh adalah beberapa fitur opsional tambahan yang tersedia dengan modul ini. 2711P-RP1 mendukung 2 konektor USB, 1 konektor RS-232, dan 1 port Ethernet. Ia juga memiliki satu Slot Kartu CompactFlash untuk memasukkan kartu memori. Jangan memasukkan kartu memori saat perangkat dihidupkan. Modul bekerja dengan aman hanya di lingkungan dengan suhu sekitar antara 0 dan 55 derajat Celcius. Satu-satunya perawatan yang dibutuhkan unit ini adalah inspeksi visual konektor dan beberapa pembersihan dari debu yang terkumpul dari waktu ke waktu. 2711P-RP1 bekerja pada daya DC 24 Volt. Modul ini memiliki indikator status bawaan untuk identifikasi proses. Slot lain yang tersedia adalah slot USB, CompactFlash, dan Ethernet untuk komunikasi yang efisien.
