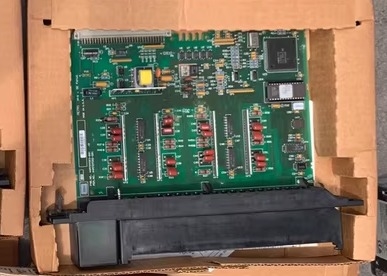

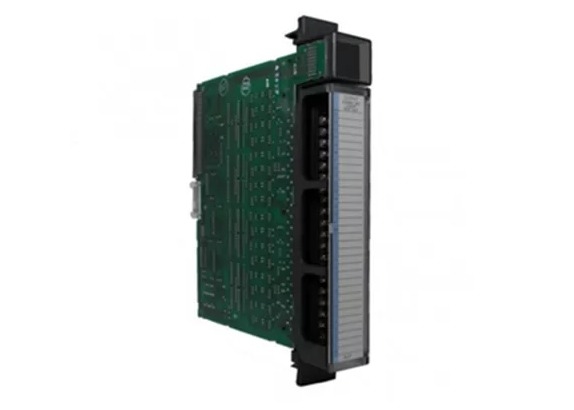

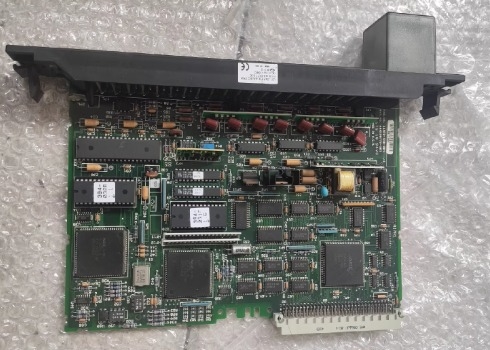

GE Fanuc IC697ALG320 Seri 90-70 PLC Modul Analog Sistem Output Analog Tingkat Tinggi

GE Fanuc IC697ALG320 Seri 90-70 PLC Modul Analog Sistem Output Analog Tingkat Tinggi

Informasi lebih lanjut:

Fitur Utama
Kemampuan output analog tingkat tinggi

• Tipe output ganda: Satu modul tunggal memberikan sinyal output tegangan dan arus.
• Konfigurasi independen: Semua empat output dapat diatur secara individual untuk beroperasi sebagai output tegangan atau arus.
• Range Output Tegangan: Mendukung operasi unipolar atau bipolar, dengan kisaran skala penuh hingga ± 10 volt.
• Current Output Range: Menghasilkan sinyal loop arus yang membentang dari 0 sampai 22,5 mA.


Konfigurasi Berpusat pada Pengguna

• Skala khusus saluran: Pengguna memiliki fleksibilitas untuk menerapkan pengaturan skala individu untuk setiap saluran output.
• Kinerja Pembaruan Cepat: Mempunyai tingkat pembaruan yang cepat untuk menjamin ketepatan waktu dan presisi sinyal output.
• Setup bebas switch: Menghilangkan kebutuhan untuk jumper atau switch DIP selama konfigurasi, menyederhanakan proses setup.
• Kalibrasi Pabrik: Pra-kalibrasi di pabrik, dengan data kalibrasi disimpan dengan aman dalam memori EEPROM non-volatile untuk penyimpanan jangka panjang.


Konfigurasi Perangkat Lunak Intuitif

• Perangkat Lunak Kompatibel: Dapat dikonfigurasi melalui perangkat lunak pemrograman berbasis MS-DOS atau Windows.
• Kompatibilitas Sistem: Bekerja dengan lancar pada sistem Windows 95 atau Windows NT, dan dapat terhubung melalui Ethernet TCP / IP atau melalui port SNP.
• Perangkat Pemrograman yang Didukung: Bekerja dengan IBM XT, AT, PS/2 atau komputer pribadi yang kompatibel lainnya.


Fungsi Utama
Konversi digital ke analog (D/A)

• Akuisisi Data: Menerima data digital dari CPU atau pengontrol lainnya melalui backplane PLC.
• Konversi sinyal: Mengkonversi data digital yang diperoleh menjadi output analog menggunakan konverter Digital-to-Analog (D/A) terintegrasi.
• Rentang Sinyal Keluar: Menyediakan output tegangan skala penuh hingga ± 10 volt atau sinyal loop arus dari 0 hingga 22,5 mA.
• Resolusi & Perlindungan
• Keakuratan Tinggi: Memiliki resolusi 16 bit (setara dengan 1 bagian dalam 65536) dan mempertahankan monotonitas 14 bit untuk kinerja yang konsisten.
• Isolasi Listrik: Sirkuit output terisolasi dari backplane PLC untuk mencegah interferensi dan memastikan stabilitas sistem.
• Perlindungan Overvoltage: Dilengkapi dengan perlindungan terhadap kondisi overvoltage sementara dan steady-state untuk melindungi modul.

Memori & Menghadapi

• Referensi Alamat: Menggunakan referensi %AQ dalam sistem PLC untuk pemetaan alamat.
• Kapasitas memori: PLC mendukung hingga 8K kata dari %AQ memori untuk operasi output analog.
• Alokasi memori: Setiap saluran output individu menempati satu kata 16-bit dari %AQ memori.


Deskripsi Produk
IC697ALG320 adalah modul output analog berkinerja tinggi yang tergolong dalam lini Seri 90-70 Programmable Logic Controller (PLC).modul ini dirancang untuk muat ke dalam slot tunggal dari baseplate 5 slot atau 10 slot.

Dalam hal konsumsi daya, ia menarik maksimum 1,66A (8,3 watt) dari backplane pada 5VDC, sementara juga membutuhkan 150 mA dari catu daya pengguna untuk memungkinkan fungsi output arus.Ini dilengkapi dengan empat saluran output yang dapat dikonfigurasi secara independen, mampu menghasilkan sinyal arus (0-20 mA / 4-20 mA) dan sinyal tegangan (-10VDC / +10 VDC) sesuai kebutuhan.

Koefisien suhu
Keakuratan modul dipengaruhi oleh suhu, dengan koefisien 25 PPM per derajat Celcius untuk operasi tegangan dan 50 PPM per derajat Celcius untuk operasi arus.

Fungsi utama IC697ALG320 adalah menerima data digital dari unit pengolah kontrol PLC, mengubahnya menjadi sinyal analog melalui DAC terintegrasi,dan memberikan output analog yang tepat semua sambil melindungi terhadap tegangan tinggi dan peristiwa listrik sementara.

Istilah GE IC697ALG320
1. Kami kapal di seluruh dunia dan menerima T / T dan Paypal.
2Semua barang tunduk pada ketersediaan dan lulus pengujian dan inspeksi QA kami.
3Waktu pergantian:
Pengolahan pesanan standar adalah 1-2 hari kerja ditambah metode pengiriman yang dipilih.
Layanan di luar jam kerja tersedia dengan biaya tambahan.

FAQ dariGEIC697ALG320
