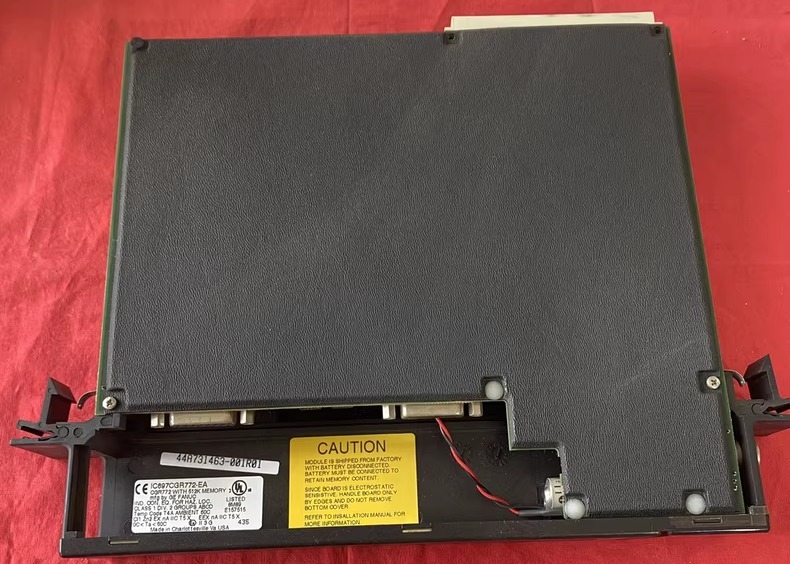

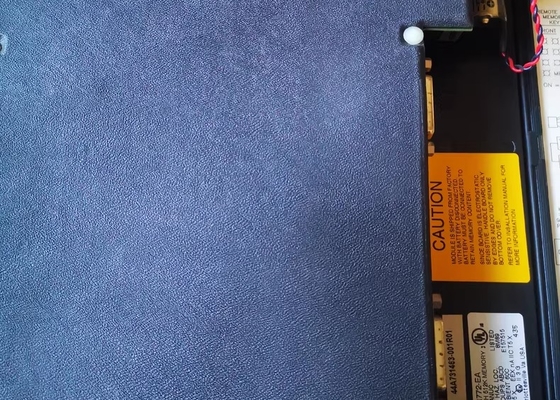

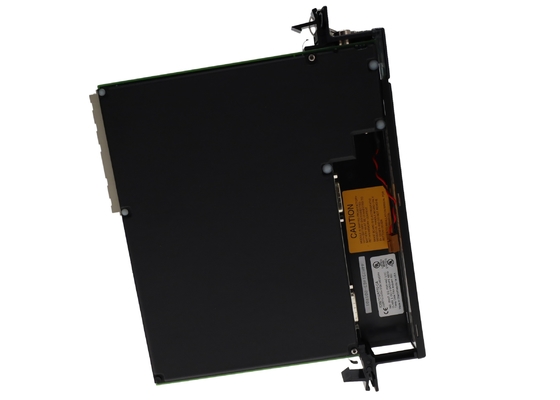

GE Fanuc IC697CGR772 Hot Standby Genius Dual Bus CPU 486DX4 2K Diskrit I/O 512K byte

Gambaran umum
IC697CGR772 adalah hot-standby, dual-bus Central Processing Unit (CPU) module milik Seri 90-70 Programmable Logic Controller (PLC) platform.Asalnya diproduksi oleh GE Fanuc Automation, modul ini sekarang menjadi bagian dari Emerson Automation setelah akuisisi.Hal ini dirancang khusus untuk aplikasi yang membutuhkan ketersediaan tinggi dan toleransi kesalahan ketika dipasangkan dengan CPU lain yang sama, memberikan kemampuan redundant utama: transfer tanpa benjolan, sinkronisasi otomatis, komunikasi cadangan redundant, satu-scan switching, dan penghapusan titik kegagalan tunggal.

Hardware dan Kinerja Inti
Kemampuan Pemrosesan & Matematika
Pada intinya, IC697CGR772 memiliki mikroprosesor 80486DX4 tertanam yang berjalan pada 96 MHz.4 mikrodetik per fungsi Boolean dan mendukung perhitungan matematika titik terapung 32-bit yang memungkinkan penanganan aplikasi industri yang kompleks secara efisienModul ini juga menawarkan waktu pemindaian cepat 5,9 milidetik, memastikan kontrol real-time yang responsif.

Memori & I/O Kapasitas
Memori: Dilengkapi dengan 512 KB Random Access Memory (RAM), termasuk RAM CMOS yang didukung baterai yang dikelola oleh baterai lithium IC697ACC701.Baterai yang bisa diganti ini juga menyimpan tanggal dan waktu modul.. Saklar perlindungan memori built-in mencegah modifikasi yang tidak diinginkan dari isi memori ketika diaktifkan.
Penanganan I/O: Mendukung hingga 2.048 input diskrit, 2.048 output diskrit, dan 8.000 I/O analog yang membuatnya cocok untuk pengaturan otomatisasi skala besar.Ini sepenuhnya kompatibel dengan semua produk I/O GE Fanuc IC660/IC661 dan IC697, memungkinkan penerapan solusi otomatisasi yang lengkap dan fleksibel.

Komunikasi & Konektivitas
IC697CGR772 menawarkan pilihan komunikasi serbaguna untuk mendukung koneksi point-to-point dan multi-drop:

Serial Port: 1x RS232 port dan 2x RS485 interface (kedua RS485 port terletak di panel depan modul).

• Port Jaringan: Port RJ45 disertakan untuk koneksi jaringan.
• Konfigurasi: CPU dapat dengan mudah terhubung ke komputer pribadi untuk pengaturan dan pemrograman. Pemrograman didukung melalui perangkat lunak berbasis MS-DOS yang berjalan pada sistem operasi Windows.

Kontrol Operasional & Pemantauan Status
Fitur Kontrol

• Manual Switching: Fitur khusus memungkinkan beralih manual antara modul komunikasi untuk manajemen jaringan yang fleksibel.
• Mode Operasi: Saklar 3-posisi memungkinkan operator untuk menyesuaikan modus operasi modul dengan cepat (misalnya, RUN/STOP).
• Indikator Status

Bagian depan modul dilengkapi dengan 7 indikator LED, memberikan visibilitas real-time ke berbagai status sistem dan peristiwa (misalnya, daya, komunikasi, kondisi kesalahan).Modul OK LED berfungsi sebagai monitor kondisi baterai: jika baterai rendah terdeteksi, LED tidak akan tetap menyala setelah menyalakan.


Spesifikasi Teknis

• Kisaran suhu operasi: 0°C sampai 50°C
• Kebutuhan daya: 5 V DC, 3.1 A (arus nominal)
• Keakuratan jam yang telah berlalu: Maksimal 0,01%
• Baterai: IC697ACC701 baterai lithium yang bisa diganti (untuk cadangan RAM, penyimpanan tanggal dan waktu)
