GE FANUC IC693APU302 CPU 313 dan CPU 323 Tiga modul APM CPU 331

GE FANUC IC693APU302 CPU 313 dan CPU 323 Tiga modul APM CPU 331

Spesifikasi Teknis untuk IC693APU302

Merek GE Fanuc
Seri Seri 90-30
Deskripsi Produk Modul Posisi Aksi (APM)
Produsen GE Fanuc (Mantan); Emerson Automation (Sekarang)
Seri Seri 90-30
Nomor Bagian IC693APU302
Nomor poros kedua yang didukung (2)
Deskripsi Produk Modul Posisi Poros
Nomor sumbu dua (2)
Pelabuhan Komunikasi Dua (2) modul sumbu; 25-pin Servo koneksi
Nomor poros 2 poros
Modus operasi: Modus standar; Modus pengiringan
Indikator LED modul EN1, EN2, STST, OK dan CFG
Servo Loop Update 2 milidetik
Lebar slot Slot tunggal
Konektor panel depan: Dua (2) konektor sumbu 24-pin (A/B); Satu (1) port komunikasi

Kompatibel CPU CPU 311, CPU 313, CPU 323, CPU 331 dan lebih tinggi
Kabel yang kompatibel: IC693CBL311 (10 kaki/3 meter); IC693CBL319 (3 kaki/1 meter);IC693CBL317 (10 kaki / 3 meter) dengan 8 ′′ pigtail perisai eksternal dan IC693CBL320 (3 kaki / 1 meter) dengan 8 ′′ pigtail perisai eksternal
Jumlah modul yang diizinkan CPU 311, CPU 313 dan CPU 323: Tiga (3) modul APM CPU 331 dan lebih tinggi: Delapan (8) modul APM
Blok terminal: Weidmuller RD25 910648 o atau setara
CPU yang didukung: Seri 90-30 CPU modular; CPU tertanam (311, 313 dan 323)
Jenis konektor 24-pin Densitas tinggi, tipe D 25-pin
Jumlah modul per baseplate: Tiga (3)
No. instansi instalasi: CPU modular: Hingga Delapan (8) modul CPU tertanam: Tiga (3) modul
Kompatibilitas Seri 90-30 PLC
Indikator LED EN1; EN2; STAT; OK; CFG
Status Siklus Kehidupan Produk* Dihentikan/Langsing
Siklus Kehidupan Produk Dihentikan
Daya tarik arus: 800 mA @ 5 VDC
Status Siklus Kehidupan Produk Ditinggalkan/Langsing

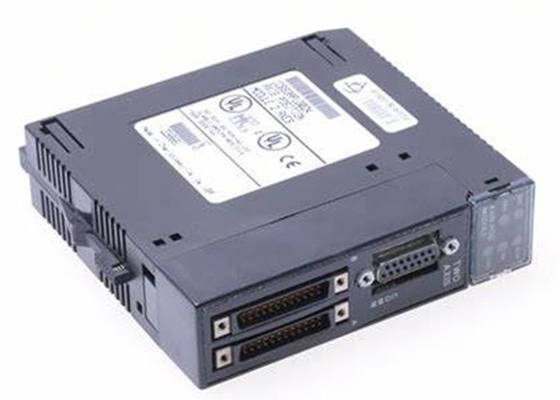

Tentang IC693APU302

IC693APU302 adalah modul posisi poros ganda (APM) yang terutama digunakan sebagai komponen kontrol gerak dan posisi.Modul ini mampu mengontrol Dua (2) poros atau Dua (2) servo motor untuk menerapkan kontrol simultan gerakan dan posisiModul ini adalah modul cerdas yang dapat dikonfigurasi untuk beroperasi dalam mode standar dan pengikut.modul beroperasi dan mengintegrasikan kontrol dengan logika pengguna yang ada di memori PLC untuk menerapkan kontrol berkinerja tinggiDengan mode Follower, modul ini memberikan kinerja tinggi gear elektronik untuk aplikasi master dan budak.Modul ini diunduh dengan konfigurasi yang dikembangkan menggunakan paket perangkat lunak Motion programmer atau perangkat lunak VersaPro dengan versi perangkat lunak minimal 1.1Panel depan modul dipasang dengan dua (2) port sumbu gerak melalui konektor 9-pin D-shell dan dua (2) port 25-pin kepadatan tinggi yang dirancang untuk mengakomodasi koneksi servo.Kabel khusus dapat digunakan untuk membangun koneksi ke modul namun, kabel yang telah dirakit sebelumnya juga dapat diperoleh untuk kabel dan terminasi yang lebih cepat. Kabel ini termasuk IC693CBL311 dengan panjang 10 kaki / 3 meter; IC693CBL319 dengan panjang kabel 3 kaki / 1 meter;IC693CBL317 dengan panjang 10 kaki/3 meter bersama dengan pigtail perisai eksternal 8 ̊ dan IC693CBL320 dengan panjang kabel 3 kaki/1 meter dan pigtail perisai eksternal 8 ̊. Kompatibel Seri 90-30 untuk digunakan dengan IC693APU302 APM dua sumbu adalah CPU 311, CPU 313,dan CPU 323 di mana hingga Tiga (3) modul APM dapat dipasang dan CPU 331 atau lebih tinggi yang memungkinkan instalasi hingga Delapan (8) modul APM dengan Tiga (3) contoh per baseplate.

IC693APU302 Axis Positioning Module adalah motion mate axis positioning module yang dibuat oleh GE Fanuc.Ini adalah modul yang dapat diprogram sepenuhnya dan cerdas yang memungkinkan pengguna PLC untuk mengintegrasikan pengontrol mereka dengan fungsi logika canggih dari PLC untuk menciptakan satu sistem gabunganModul ini dapat berkomunikasi langsung dengan mesin dan drive kontrol dan bahkan mentransfer data ke tabel PLC.Beberapa fitur penting dari modul ini termasuk stabilitas kontrol independen, fasilitas transfer data otomatis, memaksimalkan kemampuan drive, dan peningkatan kinerja sistem.IC693APU302 Axis Positioning Module juga memiliki fasilitas untuk menghitung dan meningkatkan pengukuran kesalahan posisi untuk mempertahankan akurasi pelacakanHal ini dapat digunakan untuk melakukan perhitungan yang kompleks yang diperlukan untuk mengontrol sistem servo dengan tepat.

IC693APU302 Axis Positioning Module dapat dikonfigurasi dan diprogram dengan menggunakan VersaPro Software atau Logic developer-PLC software.Kebutuhan beban modul adalah 800 miliampere arus pada tegangan DC +5 Volt. Ini dilengkapi dengan konektor 24-pin kepadatan tinggi. modul ini cocok untuk beroperasi dalam mode standar dan dalam mode follower.menawarkan fasilitas gear elektronik berkinerja tinggi untuk aplikasi master/slavePerangkat lunak konfigurasi gerakannya menawarkan antarmuka pengguna untuk mengontrol dan memantau sistem secara efektif.dan perintah akselerasi/perlambatMemori flashnya dapat menyimpan hingga 10 program dan 40 subroutine.IC693APU302 Motion Mate Axis Positioning Module dapat digunakan dalam aplikasi kontrol servo untuk kontrol gerakan yang sangat tepat.
