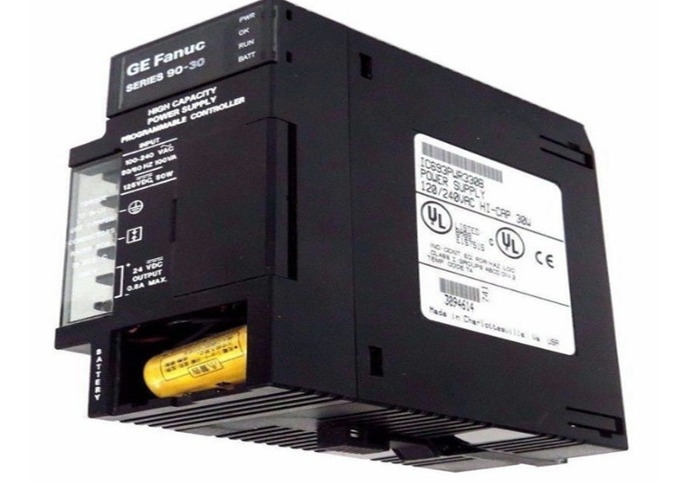

GE FANUC IC693PWR330 modul catu daya 5 Vdc 30 watt maksimum 24 Vdc Relay 15 watt maksimum 24

GE FANUC IC693PWR330 Power Supply Module 5 Vdc 30 Watt Maksimum 24 Vdc Relay 15 Watt Maksimum 24

Spesifikasi Teknis untuk IC693PWR330

• Tipe Produk Sumber daya daya kapasitas tinggi
• Waktu tunggu: 20 milidetik, minimal
• Kekuatan output 5 VDC: 30 watt, maksimum 24 VDC Relay: 15 watt maksimum 24 VDC Terisolasi: 20 watt maksimum
• Tegangan output 5 VDC: 5,0 VDC sampai 5,2 VDC (nominal 5,1 VDC) Relay 24 VDC: 24 sampai 28 VDC Terisolasi 24 VDC: 21,5 VDC sampai 28 VDC
• Inrush arus 4A puncak, 250 milidetik maksimum
• Daya Masuk 90 VA dengan Masukan VAC; 50 W dengan Masukan VDC
• Rentang Tegangan Masuk, DC 100 hingga 300 VDC
• Rentang Tegangan Masuk, AC 85 sampai 264 VAC
• Tegangan nominal 120/240 VAC atau 125 VDC
• Jumlah output Tiga (3)
• Dukungan Protokol RS485
• Merek GE Fanuc
• Seri 90-30 PLC
• Nomor Bagian IC693PWR330
• Deskripsi Perangkat catu daya
• Tegangan 120/240 Volts AC, 125 VDC
• Daya 30 watt
• Komunikasi RS 485
• Batas perlindungan 5 VDC untuk overvoltage, over current
• Standar CE, UL
• Jumlah terminal koneksi 6
• Status Siklus Kehidupan Produk* Dihentikan/Langsing

Tentang IC693PWR330

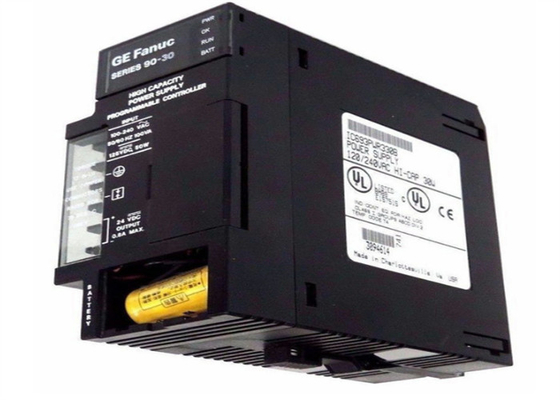

IC693PWR330 adalah modul catu daya berkapasitas tinggi yang merupakan bagian dari seri 90-30 Programmable Logic Controller (PLC) keluarga produk.modul catu daya kapasitas tinggi IC693PWR330 adalah memungkinkan konsumsi semua kapasitas beban 30 watt ke output +5VDCHal ini memungkinkan catu daya untuk digunakan dalam aplikasi di mana +5VDC membutuhkan kapasitas arus yang lebih tinggi, biasanya, dalam rak 90-30 PLC yang lebih besar.Sumber daya ini hanya dapat dipasang di slot paling kiri dari rakHal ini terutama digunakan untuk menyediakan daya backplane, untuk memungkinkan modul yang dilampirkan ke backplane.

IC693PWR330 memiliki tiga (3) output. Output ini adalah output +5 VDC, output daya Relay +24 VDC yang memasok daya ke sirkuit elektronik pada Relay Output Seri 90-30 dan +24 VDC yang terisolasi,digunakan secara internal oleh sekitar 90-30 modul, yang juga dapat digunakan untuk menyediakan daya eksternal untuk 24 kartu input VDC. Sumber daya ini memiliki kapasitas beban 30 watt. Kapasitas beban ini adalah total beban gabungan dari semua output.output maksimum individu 30 watt untuk +5VDC, 20 watt untuk +24VDC dan 15 watt untuk +24VDC Relay output.

Sumber daya daya kapasitas tinggi ini memiliki indikator status LED yang digunakan untuk menunjukkan berbagai status. Indikator LED ini termasuk LED PWR untuk memantau apakah modul menerima pasokan eksternal yang cukup;OK LED untuk menggambarkan status operasi keseluruhan modul; LED RUN dan LED BATT untuk menunjukkan baterai.

IC693PWR330 memiliki port komunikasi RS485 yang tertanam. Port ini digunakan untuk menghubungkan catu daya ke workstation desktop atau laptop,Programmer genggam GE Fanuc dan perangkat serial lainnya yang kompatibel.

Modul IC693PWR330 memiliki waktu tunggu minimal 20 milidetik.Ini memiliki batas perlindungan overvoltage dan overcurrent untuk 5 Volt DC output yang 6.4 hingga 7 volt dan 7 ampere, masing-masing. Unit catu daya AC/DC ini memiliki 6 terminal untuk koneksi pengguna.

Untuk koneksi sumber daya AC, kabel panas, netral, dan tanah dari sumber AC 120 Volt yang juga dikenal sebagai L1, L2,dan kabel tanah dari 240 volt sumber AC terhubung ke sistem dengan menggunakan 3 terminal atas yang terletak di bagian depan dari GE Fanuc Series 90-30 IC693PWR330 modul catu dayaDemikian pula, untuk daya DC. kabel +ve dan -ve dari sumber daya 125 Volt DC dinilai ke 2 terminal atas pada konektor digunakan.Koneksi ini polaritas sensitif untuk pasokan listrikModul IC693PWR330 dilengkapi dengan port komunikasi RS 485 untuk komunikasi serial.
