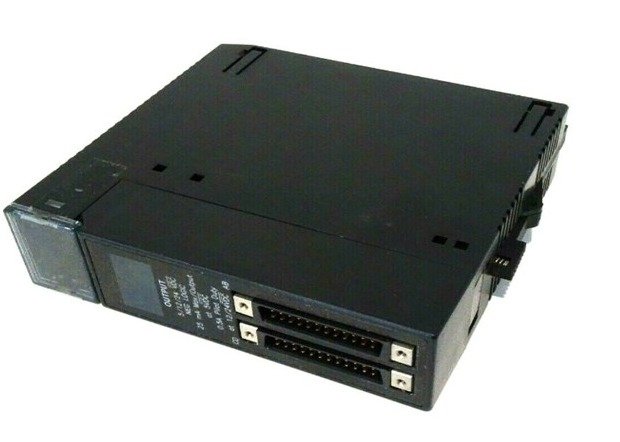

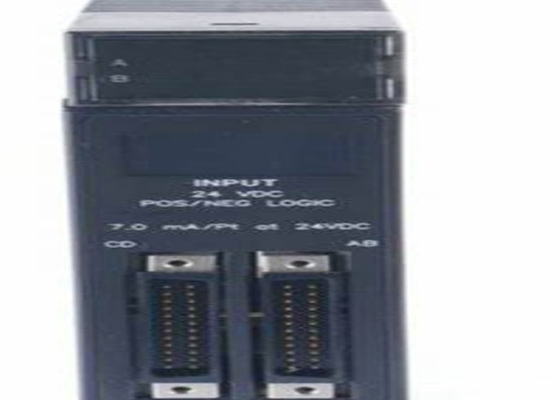

Ge Fanuc IC693MDL752 Modul adalah Ge Fanuc 6-Point Brand baru dalam kotak

Modul Ge Fanuc IC693MDL752 Adalah Modul Ge Fanuc 6-Titik Baru Dalam Kotak

Spesifikasi Teknis untuk IC693MDL752

• Merek GE Fanuc
• Seri Seri 90-30
• Pabrikan GE Fanuc; Emerson Automation (Saat Ini)
• Nomor Bagian IC693MDL752
• Seri Seri 90-30
• Jenis Produk I/O Digital
• Deskripsi Produk Modul keluaran diskrit
• Jumlah Saluran Tiga Puluh Dua (32)
• Kompatibilitas PLC GE Fanuc 90-30
• Titik keluaran 32
• Jumlah grup keluaran Empat (4)
• Grup keluaran 4
• Saluran per grup Delapan (8)
• Mode keluaran Mode TTL, mode 12 / 24 Volt DC
• Isolasi: 1500 volt antara sisi lapangan dan sisi logika; 250 Volt antara grup
• Indikator LED Ya
• Rentang tegangan keluaran 10.2-28.8 VDC (mode 12/24 VDC); 4.74 - 5.25 VDC (Mode TTL)
• Koneksi keluaran 2 x konektor 24-pin
• Tegangan keluaran nominal 12-24 VDC (mode 12/24 VDC); 5 VDC (Mode TTL)
• Status Siklus Hidup Produk* Dihentikan/Usang
• Arus keluaran Mode 12/24 VDC: 0.5 Ampere per titik; 4 Ampere per modul; 3 Ampere per pin umum Mode 5 VDC (TTL): 0.25 mA
• Arus masuk maksimum 4.6 A selama 20 ms
• Penarikan arus 260 mA (maksimum) dari bus 5 volt pada backplane; (13 mA + 3 mA/titik ON + 4.7 mA/LED); 12 mA (maksimum) per grup dari suplai pengguna @ 5VDC dan semua delapan keluaran dalam grup ON 25 mA (maksimum) per grup dari suplai pengguna @ 12 VDC dan semua delapan keluaran dalam grup ON 44 mA (maksimum) per grup dari suplai pengguna @ 24 VDC dan semua delapan keluaran dalam grup ON
• Waktu respons aktif, maksimum 0.5 ms
• Waktu respons nonaktif, maksimum 0.5 ms
• Penurunan Tegangan Keluaran 0.3 volt, maksimum
• Kebocoran non-aktif 1 mA maksimum

Tentang IC693MDL752

IC693MDL752 adalah modul keluaran diskrit mode ganda dari keluarga produk Pengontrol Logika Terprogram (PLC) Seri 90-30. Keluarga produk ini sebelumnya diproduksi oleh GE Fanuc, namun baru-baru ini diakuisisi oleh Emerson Automation. Modul ini mendukung mode 12/24 VDC dan mode TTL 5VDC, modul keluaran logika negatif. Ia memiliki keluaran Tiga Puluh Dua (32) titik dalam grup Empat (4) dengan setiap grup memiliki Delapan (8) saluran keluaran. Tergantung pada mode pengoperasian modul, arus keluaran per titik bervariasi. Secara khusus, dengan mode 12/24 VDC, peringkat arus keluaran modul adalah 0.5 Ampere per titik, 4 Ampere per grup, dan 3 Ampere maksimum per pin umum sementara ketika dikonfigurasi untuk beroperasi pada mode TTL, setiap saluran keluaran memiliki peringkat arus keluaran sebesar 0.25 mA. Demikian pula, tegangan keluaran bervariasi tergantung pada mode yang dipilih. Pada mode 12/24 VDC, rentang tegangan keluaran adalah 10.2 - 28.8 VDC dengan keluaran nominal 24 VDC. Untuk mode TTL, rentang tegangan keluaran adalah 4.75 VDC - 5.25 VDC dengan tegangan keluaran nominal 5 VDC. Setiap grup keluaran dapat dikonfigurasi secara independen untuk beroperasi dalam mode 12/24 VDC atau TTL yang memberikan fleksibilitas operasional. Modul ini memiliki isolasi terukur sebesar 1500 volt antara sisi lapangan dan sisi logika dan 250 Volt antara grup. Dua (2) metode direkomendasikan saat memasang kabel perangkat keluaran ke modul ini khususnya, metode langsung dengan penggunaan kabel pra-kabel IC693CBL327 dan IC693CBL328 di mana salah satu ujungnya adalah konektor yang sudah dirakit sebelumnya sementara ujung kabel lainnya adalah kabel lepas. Metode lain yang didukung adalah metode TBQC yang menggunakan blok terminal quick connect.

IC693MDL752 adalah modul keluaran logika negatif TTL berperingkat 5 hingga 24 Volt DC untuk PLC Seri 90-30 dari GE Fanuc. Modul keluaran logika negatif IC693MDL752 menyediakan 32 keluaran diskrit yang diatur dalam 4 grup yang terisolasi satu sama lain. Setiap grup yang terdiri dari 4 keluaran memiliki common-nya sendiri. Keluaran pada modul adalah keluaran jenis sinking atau keluaran logika negatif yang keadaan ON-nya sesuai dengan keadaan keluaran rendah aktif. Modul keluaran logika negatif IC693MDL752 memiliki 2 mode pengoperasian. Dalam mode TTL, keluaran modul dapat mengganti beban di seluruh tegangan 5 Volt DC dan mereka dapat menyerap arus puncak sebesar 25 miliampere per titik. Dalam mode 12/24 Volt DC, keluaran modul dapat mengganti beban lebih dari 12 hingga 24 Volt DC dan mereka dapat menyerap arus puncak sebesar 0.5 Amp per titik.

Masing-masing grup keluaran pada modul keluaran logika negatif IC693MDL752 dapat digunakan dalam mode pengoperasian yang diperlukan untuk aplikasi tertentu. Saat menggunakan grup yang berbeda dalam mode pengoperasian yang berbeda, efek dari noise listrik harus dipertimbangkan. Satu resistor pull-up terintegrasi disediakan untuk setiap titik keluaran. Isolasi backplane antara sisi logika dan sisi lapangan disediakan melalui opto-coupler. Indikator LED pada modul keluaran logika negatif IC693MDL752 memberikan pembaruan status untuk titik keluaran. Modul keluaran logika negatif IC693MDL752 menggunakan 32 bit data keluaran diskrit. Koneksi dari modul keluaran logika negatif IC693MDL752 ke rangkaian keluaran dibuat melalui 2 konektor 24-pin jantan yang dipasang di sisi depan modul I/O. Peringkat keluaran arus maksimum dalam mode TTL dan dalam mode 12/24 Volt adalah 25 miliampere dan 0.5 Amp per titik, masing-masing.
