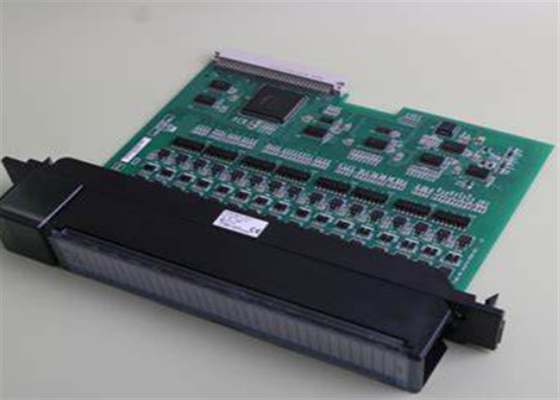

GE FANUC IC693MDL742 MODUL adalah GE FANUC 6-POINT I/O MODUL SERIES 90-30 PLCS

GE FANUC IC693MDL742Modul adalah GE FANUC 6-Point I/O Module Seri 90-30 PLCS

Spesifikasi Teknis untuk IC693MDL742

Spesifikasi Teknis untuk IC693MDL742

Merek GE Fanuc
Seri Seri 90-30
Produsen GE Fanuc; Emerson Automation (Saat ini)
Produsen GE Fanuc
Seri Seri 90-30
Nomor Bagian IC693MDL742
Deskripsi Produk Modul output diskrit
Nomor Bagian IC693MDL742
Jenis produk Digital I/O
Jumlah Saluran Enam belas (16)
Kompatibilitas GE Fanuc 90-30
No. kelompok Dua (2)
Deskripsi Produk Modul output diskrit dengan perlindungan sirkuit pendek elektronik terintegrasi (ESCP)
Tegangan nominal 12/ 24 Volt DC
Jumlah saluran per kelompok Delapan (8)
Jumlah kelompok output Dua (2)
Saluran per kelompok Delapan (8)
Isolasi: 1500 volt antara sisi lapangan dan sisi logika; 500 volt antara kelompok
Daya tarik arus puncak modul 130 miliampere

Rentang tegangan output 12-24 VDC dengan (+ 20%, -15%)
Rentang sinyal output 12 hingga 24 volt DC (+ 20%, 15%)
Waktu respons mati maksimum 2 milidetik
Tegangan masuk nominal 12 / 24 VDC
Waktu respons maksimum 2 milidetik
Tegangan output nominal 12 / 24 VDC
Arus keluaran 1,0 Amper per titik; 4,0 Amper per kelompok pada 50 derajat Celcius; 3,0 Amper per kelompok pada 60 derajat Celcius
Penurunan tegangan output puncak 1,2 Volt
Waktu respons off, maksimal 2 ms
Daya tarik arus 130 mA (semua output aktif)
Kelembaban relatif 5 sampai 95%
Tegangan output Turun 1,2 volt, maksimum
Pada waktu respons, maksimal 2 ms
Status Siklus Kehidupan Produk* Dihentikan/Langsing
Kebocoran di luar keadaan maksimum 1 mA
Waktu respons off, maksimal 2 ms
Status Siklus Kehidupan Produk Ditinggalkan/Langsing

Tentang IC693MDL742

IC693MDL742 adalah modul komponen Seri 90-30. Modul ini secara khusus adalah modul output diskrit dengan Integrated Electronic Short Circuit Protection (ESCP).Modul ini mendukung konfigurasi kabel logika positif dan memberikan rentang tegangan output 12-24 VDC, +20%, -15%. Demikian pula, ia memiliki nilai arus output 1 Ampere per titik, maksimum; Maksimum 4 Ampere per kelompok ketika dioperasikan pada 50 derajat Celcius, dan 3 Ampere per kelompok pada 60 derajat Celcius.IC693MDL742 dipasang pada Baseplate Seri 90-30. Ia menempati slot tunggal dan dapat dipasang ke slot kosong kecuali Power Supply, CPU, dan modul khusus ditunjuk lokasi pemasangan.Tidak ada batasan khusus untuk jumlah instansi modul yang diizinkanBatas sebenarnya tergantung pada kapasitas I/O yang didukung dari prosesor host, ukuran memori, dan slot baseplate yang tersedia.perangkat yang dioperasikan oleh solenoid, menunjukkan lampu, relay, dan perangkat serupa. dilengkapi dengan indikator saluran individu yang menggambarkan keadaan energi saluran output.Perlindungan Electronic Short Circuit (ESCP) tertanam dari modul ini dirancang untuk memantau sinyal umum dari setiap kelompok. Jika sirkuit pendek terdeteksi, LED F akan menyala untuk menunjukkan kondisi sirkuit pendek. Selain indikasi status, ESCP melindungi papan sirkuit dari kerusakan.Modul ini memiliki konsumsi daya backplane 130 mA ketika semua output dihidupkan. Saluran output memiliki waktu respons yang khas 2 ms, maksimum. modul ini menghasilkan arus masuk 5.2 Ampere dengan durasi 10 ms sementara arus kebocoran off-state maksimum 1 mA.

Modul GE Fanuc IC693MDL742 adalah modul output Proteksi Sirkuit Singkat Elektronik (ESCP) logika positif DC 12 hingga 24 volt.Modul IC693MDL742 menyediakan 16 titik output yang disusun dalam 2 kelompok 8Setiap kelompok memiliki terminal output daya yang sama. sinyal umum untuk setiap kelompok dipantau secara elektronik.LED merah pada modul IC693MDL742 menyala dan output dalam kelompok tersebut dimatikan. LED merah ini ditempatkan di antara baris LED hijau yang memberikan pembaruan status untuk semua titik output individu.Fitur perlindungan sirkuit pendek pada modul IC693MDL742 tidak melindungi titik output individu dari melebihi nilai arus mereka, Namun, itu akan melindungi papan modul ketika terjadi sirkuit pendek.

Pasokan daya modul DC 12 hingga 24 volt harus dilepas untuk mengatur ulang perlindungan sirkuit pendek elektronik di modul IC693MDL742 setelah diaktifkan.Ada 2 sirkuit perlindungan sirkuit pendek pada modul, satu untuk setiap kelompok titik output. modul C693MDL742 dirancang untuk karakteristik logika positif.dan 3 Amps per kelompok pada 60 derajat Celcius. Konsumsi arus maksimum dari modul IC693MDL742 adalah 130 miliampere. arus masuk untuk modul adalah 5.2 Amps selama 10 milidetik. penurunan tegangan output maksimum adalah 1.2 Volt.Nilai maksimum untuk kedua respon mati dan pada waktu respons adalah 2 milidetikKelembaban relatif (non-kondensasi) di sekitar modul harus dipertahankan antara 5 dan 95%.
